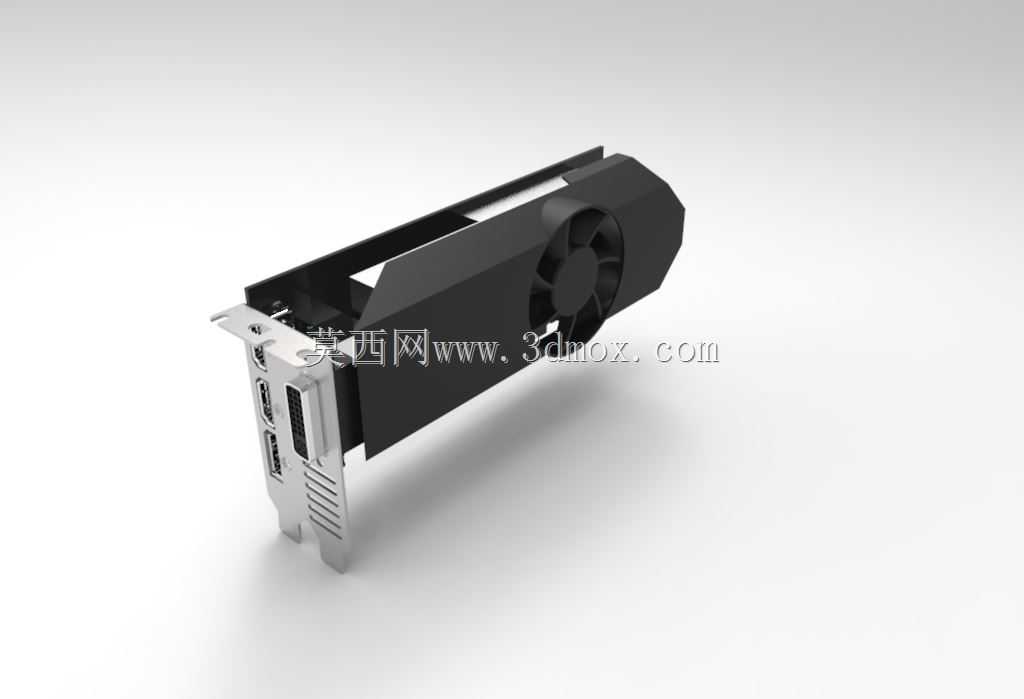

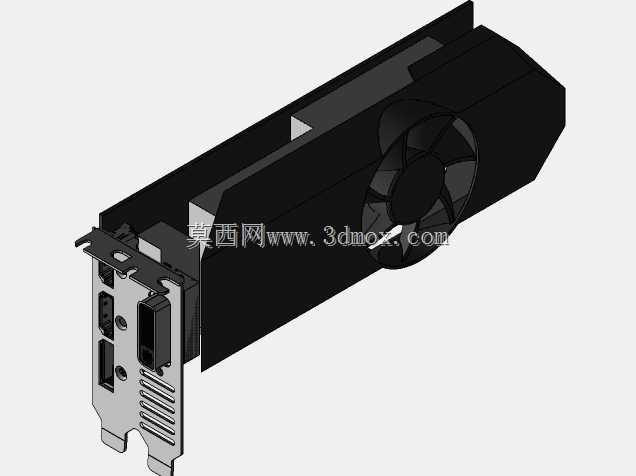

技嘉GTX1050Ti薄型独立显卡结构设计

　　这款薄型独立显卡的结构设计，核心围绕小尺寸机箱的装机适配需求展开，在有限的空间内平衡了散热效能、接口兼容性与结构强度。从实际应用场景来看，这类薄型显卡主要面向ITX迷你机箱、卧式商用小主机、半高工位工控机等对安装空间有严格限制的设备，这类场景往往无法容纳标准双槽厚度的全尺寸显卡，同时又需要一定的图形处理能力，满足日常图形渲染、轻度三维建模预览、高清视频解码、普通电竞游戏运行的需求。

　　从功能特性上看，该显卡保留了GTX1050Ti核心的完整规格，PCB板采用短版布局，将核心供电、显存颗粒、输出接口电路全部压缩在半高卡的长度范围内，同时将整体厚度控制在单槽规格，相比标准双槽显卡能够节省近一半的机箱横向空间，适配更多小尺寸机箱的安装位。散热部分采用单涡轮风扇搭配封闭式导流罩的设计，风扇从显卡正面吸入冷空气，直接吹过核心上方的铝制散热鳍片，热风顺着导流槽从机箱挡板侧的通风口直接排出，不会在机箱内部形成积热，这种散热结构对于内部空间局促、风道有限的小机箱来说，比开放式散热的适配性更好，能够避免热量在狭小的机箱内循环导致核心温度过高。

　　设计思路上，结构工程师首先确定了PCIe插槽的安装基准，所有结构尺寸都以PCIe x16插槽的金手指位置为原点进行公差匹配，确保金手指与插槽的接触深度、插拔力度符合行业规范，不会出现接触不良或者安装卡滞的问题。挡板部分采用标准半高挡板尺寸，预留了DP、HDMI、DVI三种常用视频输出接口的开孔位置，每个接口的固定位都做了加强筋设计，避免多次插拔视频线导致接口松动或者PCB板变形。显卡尾部没有设置额外的供电接口，完全依靠PCIe插槽供电，减少了机箱内部的走线需求，进一步适配小机箱的理线空间。

　　外形尺寸与安装边界方面，这款显卡的总长度控制在170mm以内，高度为半高卡标准的80mm左右，厚度严格控制在20mm以内，也就是单槽扩展卡的标准厚度，安装时不会占用相邻的PCIe扩展槽位，用户可以在旁边安装其他扩展卡比如采集卡、声卡、网卡等设备。安装固定点完全符合PCIe工业标准，除了挡板处的机箱固定螺丝位，PCB板前端预留了小机箱显卡支架的固定孔位，对于运输场景或者立式安装的小主机来说，能够避免显卡长期受重力作用出现PCB弯曲变形的问题。

　　从结构细节来看，散热风扇的固定采用减震橡胶钉连接，减少风扇高速转动时的震动传递到PCB板上，避免出现共振异响；核心与散热底座之间的接触压力经过精确计算，既保证导热介质能够充分填充核心与底座之间的微观间隙，又不会因为压力过大导致核心芯片出现压损；导流罩的边角都做了圆角处理，安装时不会划伤机箱内部的线材或者操作人员的手部；PCB板边缘做了绝缘漆包边处理，避免在狭小空间内接触到机箱金属部分出现短路问题。

　　在实际选型适配时，结构设计人员需要注意，这款显卡的散热风道为直吹式出风，要求机箱对应挡板位置必须有通风开孔，不能被机箱结构或者其他挡板挡住出风口，否则会导致散热效率大幅下降；同时由于是单槽厚度设计，散热鳍片的总面积相比双槽显卡有所缩减，因此在机箱内部环境温度超过40度的场景下，需要适当调整风扇转速曲线，保证核心温度控制在合理范围内。另外，显卡的重量控制在300g以内，对于大部分ITX机箱的PCIe插槽承重能力来说都在安全范围内，不需要额外安装重型显卡支架，进一步降低了小机箱的装机难度。
