Asetek一体式水冷散热排结构设计

　　在桌面级PC硬件散热、小型工作站温控、紧凑型计算设备散热方案中，一体式水冷的换热核心部件直接决定整套散热系统的热交换效率上限，本次呈现的水冷散热排结构，针对小空间装机场景做了全维度的结构适配。从实际装机的边界条件来看，该散热排采用薄型方体主体设计，主体外壳采用硬质工程塑料注塑成型，边角做了圆弧过渡处理，既避免装机过程中锐边划伤操作人员或线材，也能在有限的机箱内部空间中减少与其他硬件的干涉概率，主体侧面预留的安装孔位完全适配标准120mm风扇位的固定孔距，可直接匹配常规机箱风扇安装位，不需要额外定制转接支架，安装时仅需对应孔位锁入标准M3自攻螺丝即可完成固定，安装公差控制在±0.2mm以内，能避免因孔位偏差导致的安装应力，长期使用不会出现外壳形变漏液的隐患。

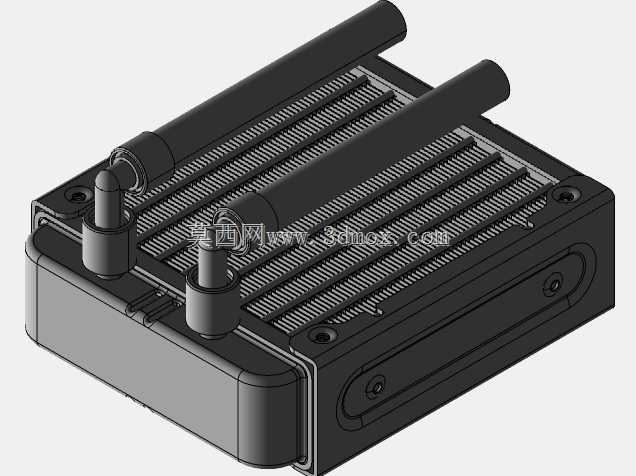

　　散热排核心的换热区域采用密集平行鳍片阵列结构，鳍片之间的流道间距经过优化，既保证冷却液在流道内的停留时间足够完成充分热交换，也不会因为流道过窄导致流阻过大，增加水泵的工作负载；进出水接口采用侧出式硬管对接结构，接口位置做了阶梯式密封槽设计，装配时搭配对应规格的O型密封圈即可实现静密封，密封耐压等级可满足常规一体式水冷1.5bar以内的工作压力要求，不会出现长期使用后的渗液问题，接口的伸出长度经过精准计算，安装水管后不会超出散热排主体的厚度边界，适配机箱侧板的安装间隙要求，不会出现水管顶侧板的问题。

　　从功能设计逻辑来看，该散热排的结构完全服务于“小空间高效换热”的核心需求，不同于厚排需要大尺寸机箱支持的设计取向，这款薄排的厚度控制在常规25mm风扇的厚度适配区间，即使是ITX紧凑型机箱也能顺利安装，鳍片与内部流道的连接采用焊接工艺，保证热量能快速从冷却液传递到鳍片表面，再通过风扇带动的气流将热量带出机箱；外壳上的加强筋结构沿着主体长边布置，既提升了整体结构的抗扭强度，在搬运、装机过程中受到外力挤压时不会出现鳍片变形的问题，也不会额外增加过多的产品重量，整套散热排的重量控制在合理区间，安装后不会对主板、机箱安装位造成过大的悬挂应力，长期使用不会出现主板变形的隐患。

　　在实际应用场景中，这类散热排不仅可以用于常规台式电脑的CPU散热，经过接口适配后也可用于小型工业控制板卡、紧凑型激光发射模块的温控散热，只要工作发热功率在散热排的换热能力覆盖范围内，都可以通过搭配对应规格的水泵、冷头、风扇组成完整的液冷回路；设计过程中充分考虑了量产装配的工艺性，所有外壳结构都采用注塑可实现的拔模角度，没有倒扣结构需要额外做抽芯机构，能有效降低量产时的模具成本与装配难度，内部换热芯体采用标准化的钎焊工艺生产，零部件的通用化率较高，生产过程中不需要定制特殊规格的加工设备，可快速实现批量生产。

　　从安装边界的细节来看，散热排主体的四个角固定孔位做了沉台设计，螺丝锁入后螺丝头部不会突出散热排表面，安装风扇时风扇可以完全贴合散热排表面，不会出现缝隙导致的气流旁通，影响换热效率；进出水接口的位置避开了风扇安装的重叠区域，安装风扇时不会与水管接头产生干涉，用户可以根据机箱的走线方向选择风扇的安装方向，既可以做吹风式安装也可以做抽风式安装，适配不同机箱的风道设计逻辑。散热排表面没有多余的装饰结构，所有结构特征都服务于功能实现，外壳的平面区域可以根据需求粘贴品牌标识或者减震泡棉，泡棉粘贴后可以进一步减少风扇运行时传递到机箱的共振噪音，提升使用体验。
