下压式风冷CPU散热器结构设计

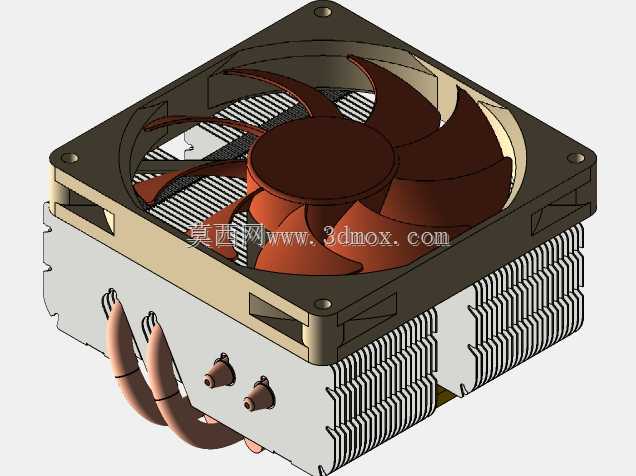

　　这款下压式风冷散热装置主要面向小尺寸机箱的台式计算机处理器散热场景，在ITX、MATX等紧凑型装机方案中应用广泛，能够在有限的机箱内部空间内完成处理器工作热量的快速导出与散发，同时兼顾周边供电模块、内存区域的辅助散热，避免传统塔式散热器在小机箱内出现的高度超限、内存干涉等安装问题。从实际功能层面来看，该产品通过热管直触处理器表面的方式，将芯片工作产生的热量快速传导至铝制散热鳍片阵列，再搭配顶部的轴流风扇形成定向气流，将鳍片蓄积的热量带离散热主体，最终通过机箱内部的空气循环将热量排出机箱外部，保障处理器在额定功耗范围内稳定运行，避免因过热出现降频、宕机等异常工况。设计过程中首先需要明确安装边界约束，

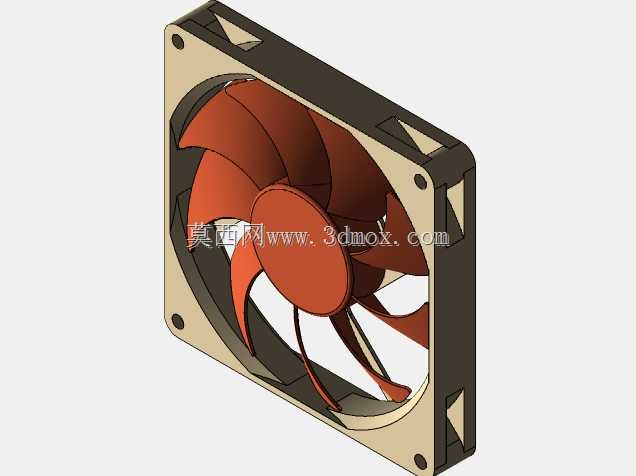

　　这类下压式散热器的整体高度通常控制在65毫米级别，能够适配绝大多数对散热器高度有严格限制的薄型ITX机箱，安装孔位完全适配主流消费级处理器的扣具标准，不需要额外改装即可完成固定，同时在鳍片排布、热管走位阶段充分避让内存插槽、主板供电散热片的常规高度，安装后不会对高规格马甲内存产生干涉，也不会遮挡主板周边的接口区域。热管采用多根弯曲成型的烧结热管，排布上避开风扇中心的气流死区，每根热管与鳍片之间采用穿片工艺实现紧密结合，降低接触热阻，鳍片采用等间距冲压成型的铝片，表面做平整化处理，相邻鳍片之间的通风间隙经过气流仿真优化，既保证足够的散热接触面积，又不会因为间隙过小导致风阻过大、风扇噪音提升。风扇采用方形框体结构，四角设置减震安装点位，

　　直接固定在鳍片顶部的外框上，扇叶采用大倾角曲面设计，在较低转速下即可输出足够的静压，穿透密集的鳍片间隙，同时兼顾运行噪音控制，扇框边缘做导角处理，减少气流通过时的涡流损耗。底座部分采用平整化处理，保证与处理器顶盖的充分接触，热管在底座区域做扁平化处理，尽可能增大与热源的接触面积，减少热量传导路径上的热阻。在结构细节上，散热主体的外框采用高强度工程塑料材质，既能够固定风扇与鳍片的相对位置，又能避免金属材质可能带来的主板短路风险，热管弯曲处做圆滑过渡，避免弯折过程中出现管腔凹陷导致导热效率下降，鳍片边缘做折边处理，提升整体结构强度，避免运输、安装过程中出现鳍片变形影响通风效果。从选型适配角度来看，

　　这类下压式散热器的散热能力能够覆盖中低功耗的桌面级处理器，适合对机箱体积有严格要求的装机场景，相比同规格的塔式散热器，其气流方向垂直指向主板表面，能够顺带带走主板供电、内存区域的积热，对于紧凑型平台的整体散热有额外增益，同时安装过程不需要拆卸主板背面的扣具支架，部分机箱内可以实现不拆主板直接安装，维护便捷性更好。建模过程中需要重点关注各部件的装配公差，比如热管与鳍片穿接的过盈量、风扇与外框的安装间隙、扣具的活动行程范围，避免实际生产装配时出现干涉，同时要做安装模拟验证，确认在标准主板上安装后，与周边内存、PCIe设备、机箱侧板的安全间隙，保证实际使用时不会出现部件碰撞。
