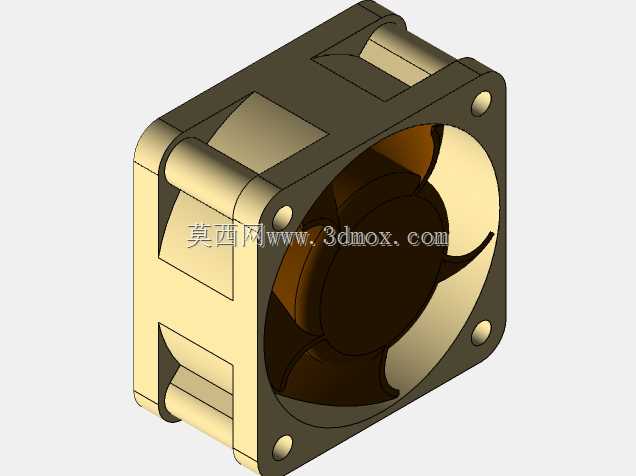

40×20规格轴流散热风机结构设计

　　在紧凑型电子设备、通讯终端、小型工控模组的热管理设计中，小尺寸轴流风机是应用频次极高的主动散热部件，本次设计的40×20mm规格风机，正是针对狭小安装空间下的散热需求完成的结构建模，覆盖了从外框、叶轮到安装定位的全细节结构还原。从实际应用场景来看，这类小尺寸风机常被部署在桌面交换机、小型通讯模块、嵌入式工控板、便携检测设备的内部风道中，部分高密度布线的弱电箱、小型电源模组也会选用该尺寸风机作为主动通风元件，其核心作用是通过定向气流带走元器件工作产生的累积热量，避免芯片、功率器件因结温过高触发降频或硬件损坏。

　　从功能特性层面看，该风机采用轴流送风结构，气流方向与风机转轴平行，相比同尺寸离心风机，轴流结构的风阻更低，在进出风无明显遮挡的直通风道中能获得更高的送风效率，适配多数电子设备内部短距离、低风阻的散热路径。外框采用方形带安装耳的结构设计，四个角位预留了沉头安装孔，安装时可直接通过M3螺丝将风机固定在设备壳体或者内部安装支架上，沉孔设计能够保证螺丝头部不突出风机安装平面，避免额外占用设备内部的垂直空间，这一点在紧凑结构设计中尤为重要——很多小型通讯设备的内部堆叠间隙往往不足1mm，任何突出的结构件都可能导致装配干涉。

　　设计过程中首先明确了安装边界的约束条件，40mm的外框边长适配行业通用的40系列风机安装孔位标准，20mm的厚度方向尺寸能够兼容多数1U高度的通讯设备内部安装空间，不需要对设备壳体做额外的加高改造。外框的进风侧与出风侧做了差异化的导流结构设计，进风侧边框做了小圆角过渡，能够减少气流进入风腔时的湍流损耗，降低风机工作时的气动噪音；出风侧则保留了平直的边框端面，方便与设备内部的导风罩、散热鳍片组做贴合装配，减少气流旁通损失，让更多气流能够定向吹过发热器件表面。叶轮部分采用七片后掠式叶片设计，叶片的扭曲角度经过反复调整，在保证足够送风风量的前提下，尽量降低叶片旋转时的气流切割噪音，叶片根部与轮毂的连接位置做了圆弧过渡处理，避免长期高速旋转时出现应力集中导致的叶片断裂问题，轮毂中心预留了电机安装位，能够适配常规的20mm外径外转子无刷电机，不需要额外定制电机支架，降低后续量产的物料成本。

　　在结构细节处理上，外框的内壁与叶轮叶尖之间预留了0.3mm的均匀间隙，这个间隙值是经过多轮验证确定的：间隙过大会导致叶尖漏风增加，降低风机的送风效率，间隙过小则容易因为注塑件的成型公差、装配时的同轴度误差，出现叶尖刮蹭外框内壁的问题，引发异常噪音甚至卡转故障。外框侧面预留了走线槽位，风机的供电引线可以从槽位引出，避免引线被夹在风机与安装面之间，造成引线绝缘层破损引发短路风险。安装耳的厚度做了针对性加强，相比外框侧壁厚度增加0.5mm，避免安装时螺丝锁紧力过大导致安装耳开裂，同时安装孔的位置度公差控制在0.1mm以内，保证与行业标准安装位的互换性，设备迭代时不需要重新修改安装结构，直接替换同规格不同参数的风机即可完成散热方案调整。

　　从选型适配的角度来看，该尺寸风机的结构设计兼容5V、12V、24V等多种常规供电规格的电机，结构本身不需要做任何修改，只需要更换对应参数的电机就能适配不同的散热需求：低转速版本可以用于对噪音要求极高的桌面消费类电子设备，高转速版本则可以用于对散热风量要求更高的工业通讯模组、小型功率电源。整个建模过程完全按照实际生产的工艺要求做了细节处理，所有转角位置都预留了注塑工艺要求的脱模斜度，壁厚控制在1.2mm到1.8mm之间，避免注塑成型时出现缩痕、缺胶等工艺缺陷，不需要后续做大量的结构修改就能直接开模量产，对于结构设计从业者来说，该模型既可以直接用于设备散热方案的装配干涉验证，也可以作为小尺寸轴流风机结构设计的参考模板，根据具体的项目需求调整叶片参数、安装结构，快速衍生出适配不同场景的风机结构。
