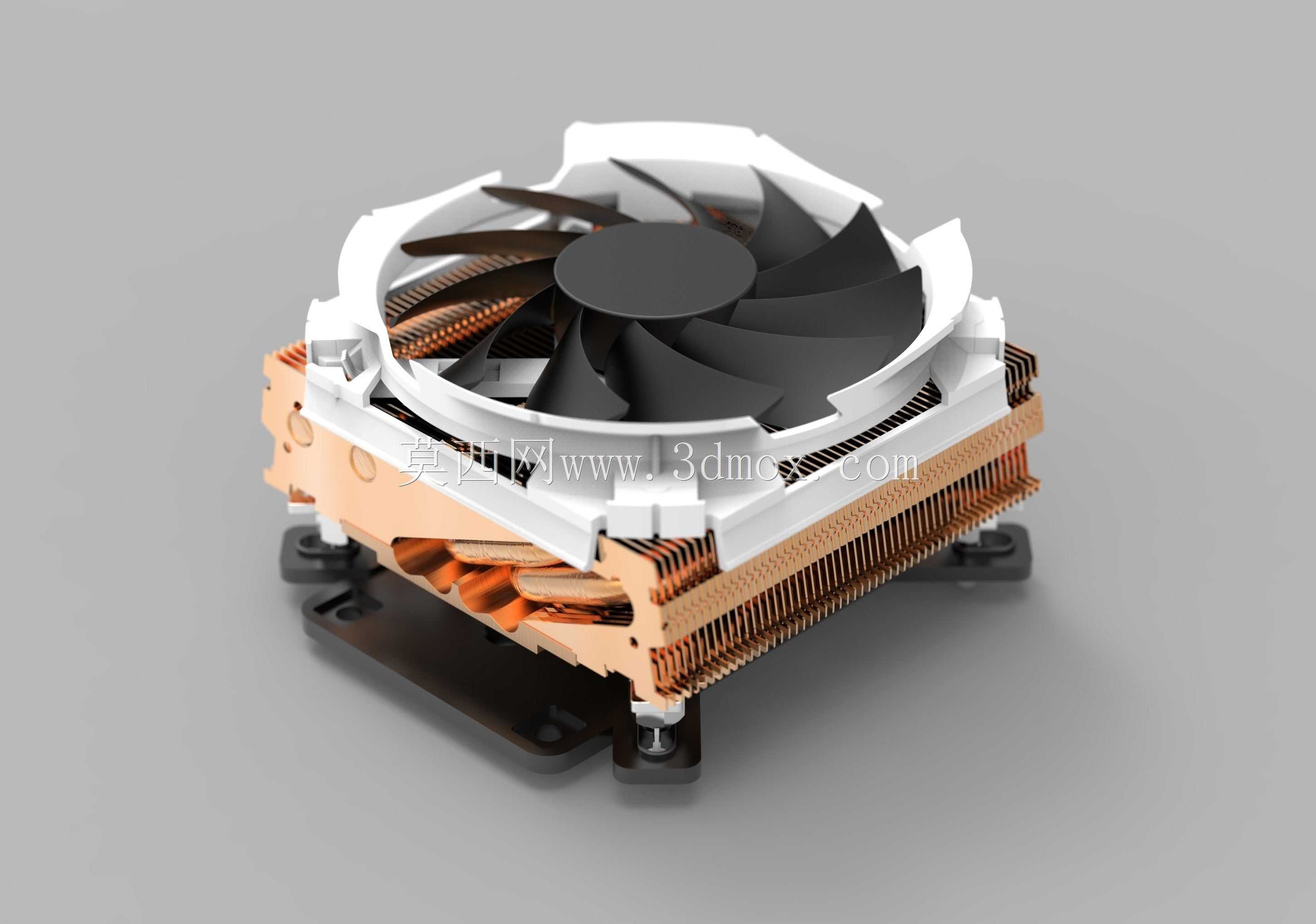

快睿C7铜质下压式CPU风冷散热结构

　　这款下压式风冷散热结构，核心针对ITX紧凑型装机场景设计，总高度控制在48mm，完美适配1U服务器机箱、薄型ITX机箱这类对CPU散热安装高度有严苛限制的装机场景，解决小容积机箱内CPU散热的空间痛点。从结构设计来看，散热主体采用全铜材质打造，底座与CPU顶盖直接接触的面做了高精度铣平处理，保证接触间隙控制在0.02mm以内，减少界面热阻，四根6mm直径的烧结热管采用回流焊工艺与铜质鳍片组连接，热管直接从底座延伸贯穿鳍片阵列，避免了热管弯折带来的导热效率损失，鳍片采用穿FIN工艺固定，鳍片间距控制在1.2mm，兼顾通风量与散热面积，在有限的48mm高度内堆出了足够的换热面积。顶部搭载的92mm规格液压轴承风扇，

　　采用白色外框搭配黑色扇叶的结构，扇叶做了动平衡校准，运行时的偏心振动控制在0.1g以内，风扇供电采用标准4Pin PWM接口，可根据CPU实时温度动态调整转速，转速区间覆盖800-2500RPM，低转速下运行噪音控制在22dBA以内，兼顾散热效能与使用静音需求。安装结构方面，配套的全金属扣具支持Intel LGA115x、1200、1700以及AMD AM4等主流消费级CPU平台，扣具的安装脚采用减震橡胶垫设计，既可以缓冲风扇运行时的振动传递到主板，也能避免安装时压力过大压损CPU顶盖或者PCB板，安装时无需拆卸主板即可完成固定，适配机箱内的狭小操作空间。从实际应用的角度看，这类下压式散热除了给CPU核心散热之外，

　　风扇吹出的气流可以直接覆盖主板CPU周边的供电模块、内存区域，顺带带走主板供电MOS管和内存颗粒的积热，对于ITX主板这类供电散热片普遍偏小的设计来说，这种气流覆盖能有效提升主板供电的长期运行稳定性，避免供电模块过热降频。设计过程中针对铜质鳍片的氧化问题，鳍片表面做了钝化处理，在不影响导热效率的前提下延缓铜材长期使用后的氧化变色，鳍片的边缘做了折边处理，避免安装维护时割伤操作人员。整个散热结构的重量控制在320g左右，不会因为过重给主板PCB带来额外的弯曲应力，长期垂直安装或者卧式安装都不会出现主板变形的问题。从热设计参数来看，这款散热结构的解热能力可以覆盖65W-120W TDP的CPU，足够应对主流桌面级非超频CPU的散热需求，

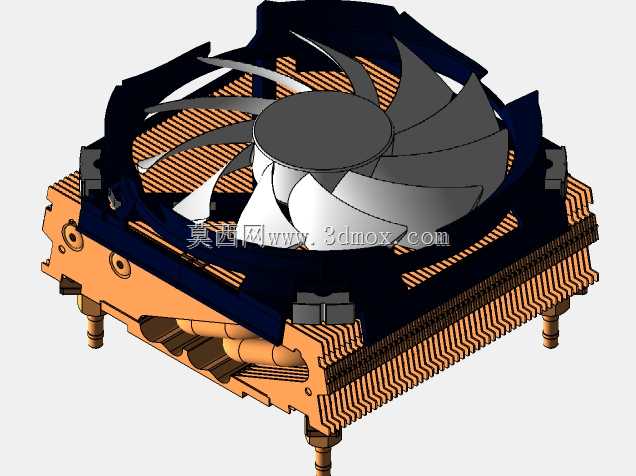

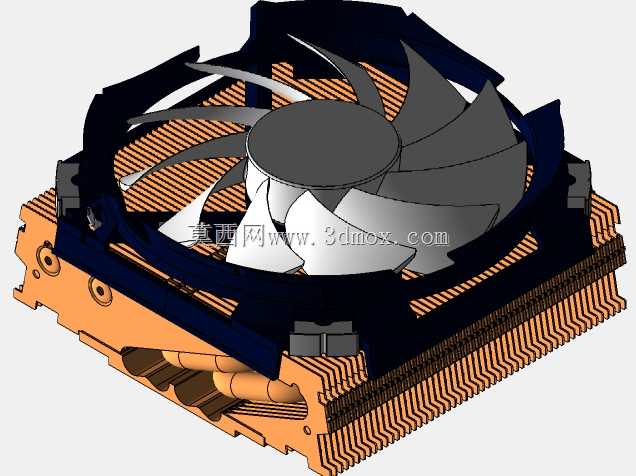

　　在小机箱封闭环境下，满载运行时CPU核心温度可以控制在80摄氏度以内，满足日常办公、轻度创作以及游戏场景的散热需求。结构建模过程中，所有的安装孔位、扣具尺寸都严格按照各平台的CPU安装孔位规范做了公差匹配，安装孔位的位置度公差控制在0.1mm以内，保证扣具安装时可以精准对位，不会出现孔位偏差导致的安装困难或者压力不均问题，热管的弯折半径做了优化，最小弯折半径大于热管直径的3倍，避免热管内部毛细结构被破坏导致导热能力下降，风扇的导风圈与鳍片顶部的间隙控制在2mm，减少气流旁通损失，让风扇吹出的气流尽可能多的穿过鳍片间隙带走热量。
