6mm规格M3螺纹六角定位螺钉

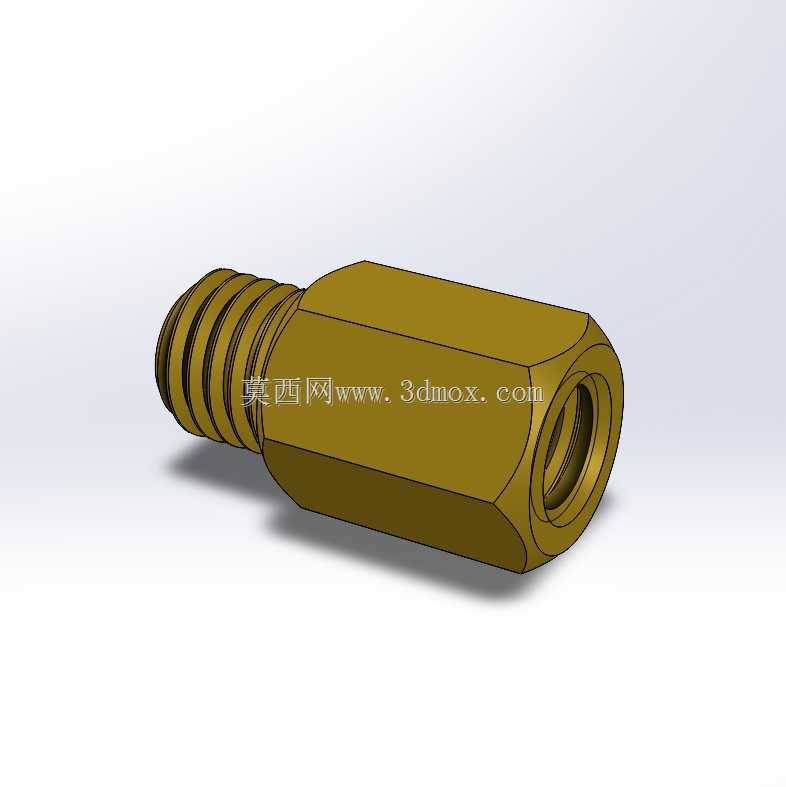

　　在通讯设备、小型电子模组、精密仪器的装配场景中，这类六角定位螺钉是兼顾定位精度与连接可靠性的常用紧固件，不同于普通传动螺纹螺钉，它的核心作用是在装配过程中为相邻零部件提供精准的位置限定，避免部件装配后出现横向窜动、对位偏移的问题，尤其在空间紧凑的小型设备内部，不需要额外加装定位销就能同时实现连接与定位的双重功能，能有效减少装配工序的零件数量，压缩整机的装配工时。从结构设计来看，这款螺钉采用外六角的头部造型，并非为了追求外观辨识度，而是从工程实用性出发：外六角的受力面均匀，在装配拧紧时可以使用标准开口扳手、套筒工具施加稳定的扭矩，相比一字槽、十字槽的头部结构，不容易出现槽口滑牙的问题，在需要反复拆装调试的设备工位上，

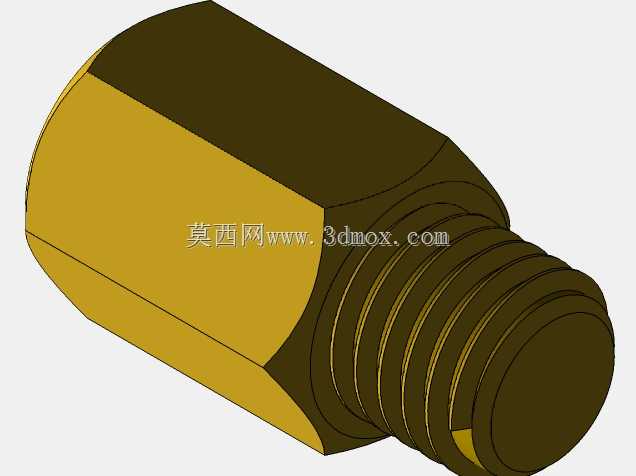

　　能承受多次拆装操作而不损坏头部受力结构，适配通讯设备生产过程中多次调试、返修的装配需求。螺钉的螺纹段采用M3规格的公制粗牙螺纹，螺纹长度经过精准核算，既保证拧入对应基体螺纹孔后有足够的啮合牙数，满足连接强度要求，又不会因为螺纹过长顶伤基体内部的其他元器件，在通讯类小型设备的薄型安装板上使用时，不会出现螺纹穿透安装板干涉内部线路的问题。中间的六角柱体段是实现定位功能的核心结构，这个柱体的对边尺寸为6mm，对应的安装定位孔需要按照h7的公差等级加工，装配时六角柱体段穿入定位孔后，六角的平面结构可以限制螺钉自身的周向转动，同时柱体与定位孔的小间隙配合能把相邻两个部件的位置偏差控制在0.02mm以内，完全满足小型通讯模组对位精度的要求，

　　避免普通圆柱定位螺钉在长期震动环境下出现跟转、定位失效的问题。螺钉的尾端设计有内凹的孔位，这个结构并非工艺残留，而是为了在部分盲孔装配场景下，容纳孔内残留的少量空气与加工碎屑，避免装配时因为孔内空气无法排出导致螺钉无法拧到位，同时也能减少尾端与孔底的接触面积，降低装配时的轴向顶紧力对薄壁基体造成的形变影响。从安装边界来看，这款螺钉的整体轴向尺寸经过优化，六角头部的厚度控制在合理范围，装配后突出安装面的高度不会超过2mm，在空间极度紧凑的便携通讯设备内部，不会和周边的PCB板、屏蔽罩、排线等部件产生结构干涉，不需要为了避让螺钉额外预留过大的安装空间，能帮助设计人员压缩整机的内部空间占用，符合小型电子设备轻薄化的设计趋势。

　　在实际选型应用中，这类螺钉常被用在通讯设备的接口模块固定、屏蔽罩定位、内部支架连接等工位，相比单独使用定位销加普通螺钉的组合方案，它把两个零件的功能整合到一个零件上，不仅降低了物料采购、管理的成本，也减少了装配时的对位步骤，操作人员不需要分别对准销孔和螺纹孔，只需要一次拧入操作就能同时完成定位与紧固，在批量装配的生产线上能有效提升装配效率，降低人工操作的失误率。材质方面这类螺钉常采用黄铜材质加工，本身具备不错的导电性能，在需要电磁屏蔽的通讯设备工位上，还能兼顾接地导通的作用，不需要额外加装接地弹片就能实现部件之间的电连续性，简化屏蔽结构的设计。建模过程中需要重点注意几个尺寸的公差配合：六角柱体的对边尺寸公差、螺纹段的中径公差、六角柱体与螺纹段的同轴度，这些参数直接影响最终的装配效果，如果同轴度偏差超过0.05mm，装配时就会出现定位孔能穿入但螺纹无法对齐的问题，甚至会在拧紧时造成螺纹孔滑牙；如果六角柱体的尺寸偏大，会导致无法穿入定位孔，尺寸偏小则会出现定位间隙过大，无法满足精度要求。另外螺纹段的起始端需要做倒角处理，方便装配时快速对准螺纹孔，提升装配的顺畅度，六角头部的棱边也需要做微小的倒钝处理，避免装配时锋利的棱边划伤操作人员或者割破设备内部的线材绝缘层，这些细节结构虽然不影响核心功能，但都是实际量产装配中必须考虑的工程细节。
