直径20mm高8mm铝合金设备支撑脚垫

　　在各类桌面级电子设备、小型检测仪器、便携通讯终端的结构设计中，底部支撑件往往是容易被忽略但直接影响使用体验的关键部件，这款直径20mm、高度8mm的铝合金支脚，正是针对小型轻量化设备的底部支撑需求开发的结构件。从实际应用场景来看，这类支脚广泛适配桌面型交换机、小型音频解码器、便携测试仪器、迷你工控主机等需要在平整台面放置的设备，单支可承受5kg以内的静载荷，四支组合使用即可满足多数10kg以内小型设备的稳定支撑需求，相比传统的橡胶粘帖脚垫，金属材质的支脚抗老化性能更强，不会因为长期接触桌面油污、清洁剂出现橡胶发粘、硬化脱落的问题，在工业车间、实验室等存在少量化学试剂飞溅的场景下使用寿命更长。

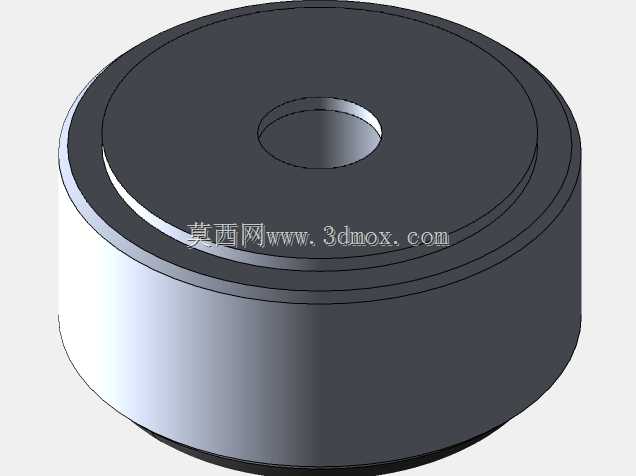

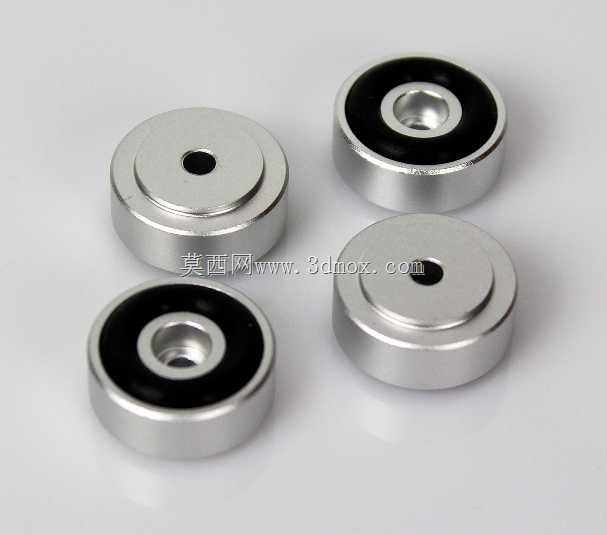

　　从功能特性上看，这款支脚采用双层台阶式结构设计，上层直径更小的凸台用于嵌入设备底部的预制安装孔，安装时无需额外打胶固定，只需将凸台卡入对应尺寸的安装孔即可完成定位，中心的通孔用于穿入M3规格的固定螺丝，从设备内部向外锁紧即可完成支脚的固定，安装拆卸都十分便捷，后期设备维护更换支脚时无需拆解整机外壳。支脚下层的大直径端面内嵌了一圈黑色防滑缓冲垫，缓冲垫略突出于铝合金端面0.3mm，设备放置时首先接触桌面的是缓冲垫部分，既可以避免铝合金端面直接刮花木质、玻璃材质的桌面，也能在设备运行产生小幅振动时起到阻尼减震的作用，减少振动传递到台面产生的共振噪音，同时增大接触面的摩擦力，避免设备受到轻微碰撞时出现滑移移位的问题。

　　在设计思路上，这款支脚的整体结构充分考虑了小型设备的内部空间限制，8mm的总高度既可以在设备底部与桌面之间留出足够的通风间隙，帮助设备底部的散热孔完成空气对流，避免设备底部直接贴死台面导致热量积聚，又不会因为支脚过高导致设备整体重心上移，影响放置稳定性。铝合金本体采用6061铝合金车削加工成型，表面做了阳极氧化喷砂处理，金属质感细腻均匀，和多数金属外壳的电子设备外观风格匹配，不会出现塑料支脚的廉价感，同时阳极氧化层的硬度较高，日常使用中不易被硬物刮出划痕，长期使用也能保持外观一致性。内嵌的缓冲垫采用丁腈橡胶材质，邵氏硬度控制在60度左右，既具备足够的支撑硬度不会被设备重量长期压塌变形，又保留了合适的弹性起到减震防滑作用，缓冲垫和铝合金本体之间采用结构胶压合固定，正常使用温度范围在-20℃到80℃之间，可适配多数常规室内使用场景的温度要求。

　　从安装边界尺寸来看，这款支脚的下层主体直径为20mm，上层定位凸台直径为12mm，高度为2mm，设备外壳底部需要预制直径12.2mm、深度2.2mm的定位沉孔，同时沉孔中心需要加工直径3.2mm的螺丝过孔，支脚安装完成后突出设备外壳底部的总高度为6mm，加上缓冲垫的压缩量，最终设备底部距离桌面的有效间隙在5.5mm左右，足够满足常规的底部走线、空气流通需求。在结构排布时，单台设备建议至少配置4支该款支脚，支脚的安装位置尽量靠近设备外壳的四个角部，让每支支脚的受力尽量均匀，若设备重量分布不均，可在重量较大的部件下方额外增加1-2支支脚，避免长期使用后外壳出现变形。需要注意的是，这款支脚为固定高度支撑件，不具备高度调节功能，若放置台面存在明显不平整的情况，可在对应支脚的缓冲垫下方粘贴薄垫片调整水平，不建议通过螺丝锁紧程度调整支脚高度，避免长期受力不均导致支脚断裂或者外壳变形。
