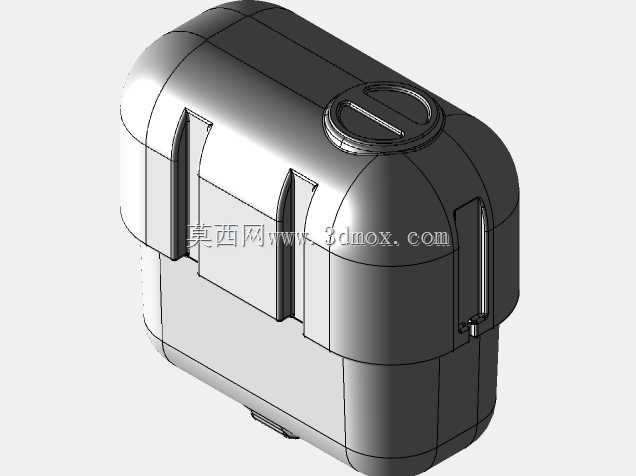

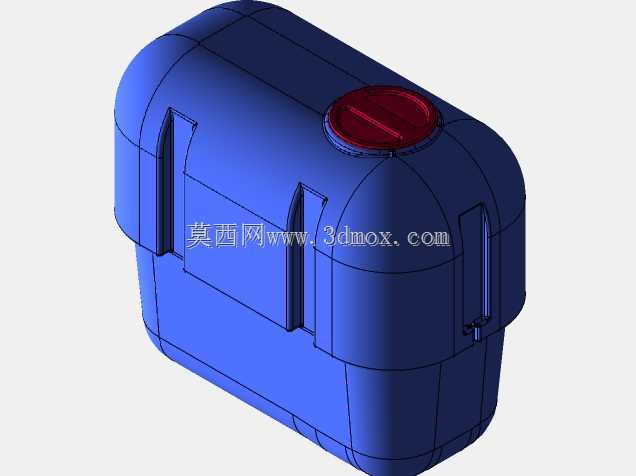

400升卧式方形储液喷雾储罐结构设计

　　这款400升容量的储液罐体，主要面向农用植保喷雾作业、小型场地消杀作业、车载移动式储水供水场景设计，可直接配套高压喷雾泵组、管路喷洒组件完成药液、清水的存储与输送作业，也可作为小型工业设备的配套储液单元，适配短途移动作业的载装需求。从结构设计逻辑来看，罐体采用圆角过渡的类方形卧式布局，区别于传统圆柱形储罐的形态，核心是为了最大化利用车载安装平台的平面空间，同等占地面积下方形结构的容积利用率比圆柱罐体高出15%左右，同时圆角过渡的设计能够避免方形直角位置的应力集中问题，在满载液体运输颠簸时，圆角弧面可以均匀分散液体晃动产生的冲击载荷，减少罐体局部受力开裂的风险。罐体顶部设置的圆形加注口，采用凸起式台阶密封结构，

　　加注口直径匹配常规农用加液枪、软管的加注尺寸，凸起的台阶可以避免加注过程中液体溢出顺着罐壁流淌，同时为密封盖的安装提供足够的压紧配合面，保证运输过程中罐内液体不会从加注位置渗漏。罐体侧面设计的多道竖向加强筋结构，并非装饰性造型，每道加强筋的凸起高度、壁厚都经过载荷校核，当罐内满载400升液体时，侧壁受到的液体静压力会通过加强筋传导至罐体整体框架，避免长期使用过程中侧壁出现鼓胀变形，同时加强筋也可以作为罐体搬运、捆绑固定的受力点位，方便使用绑带将罐体固定在三轮车、小型拖拉机的载物平台上，不需要额外焊接安装支架。罐体下部侧面设置的出液接口位置，做了局部下沉的低位设计，能够保证罐内液体可以完全排空，减少残余液体的积存，

　　避免不同类型药液混合出现反应，也方便使用结束后对罐体内部进行冲洗。从安装边界来看，罐体的底部为平整的平面结构，不需要配套弧形鞍座就可以直接放置在水平载台上，整体外形的长宽高比例适配多数农用三轮运输车的货箱尺寸，不会出现超宽、超高的问题，罐体顶部的圆弧过渡面，能够降低车辆行驶过程中的风阻，同时避免顶部积水积灰。在功能设计上，罐体的壁厚采用渐变设计，底部位置因为长期承受液体静压力，壁厚比上部侧壁厚2mm左右，在保证整体结构强度的前提下控制整体重量，空载状态下单人即可完成搬运移位。罐体的边角位置全部做了大圆弧倒角处理，没有尖锐的棱角，避免安装、搬运过程中出现磕碰划伤的问题，也减少应力集中点的存在，提升罐体的抗冲击性能，

　　在田间颠簸路面行驶时，即使出现小幅度的碰撞也不会出现罐体开裂的问题。这款储罐的结构设计充分考虑了农用作业的实际使用环境，没有多余的复杂结构，整体一体成型的工艺适配滚塑加工的生产要求，生产过程中不需要额外拼接焊缝，从根源上避免焊缝位置渗漏的问题，整体结构可靠性更高，能够适应户外高温、低温、药剂腐蚀等复杂使用环境，长期使用也不会出现材质老化开裂的问题。在实际配套使用时，这款储罐可以直接匹配多数农用喷雾机组的安装尺寸，不需要对罐体进行二次改装，出液接口的标准规格可以直接对接常用的输水软管、快插接头，减少现场安装的工作量，顶部的加注口也可以配套加装滤网，避免加注过程中杂质进入罐内堵塞喷雾管路。
