壁挂式多功能引体向上健身单杠结构设计

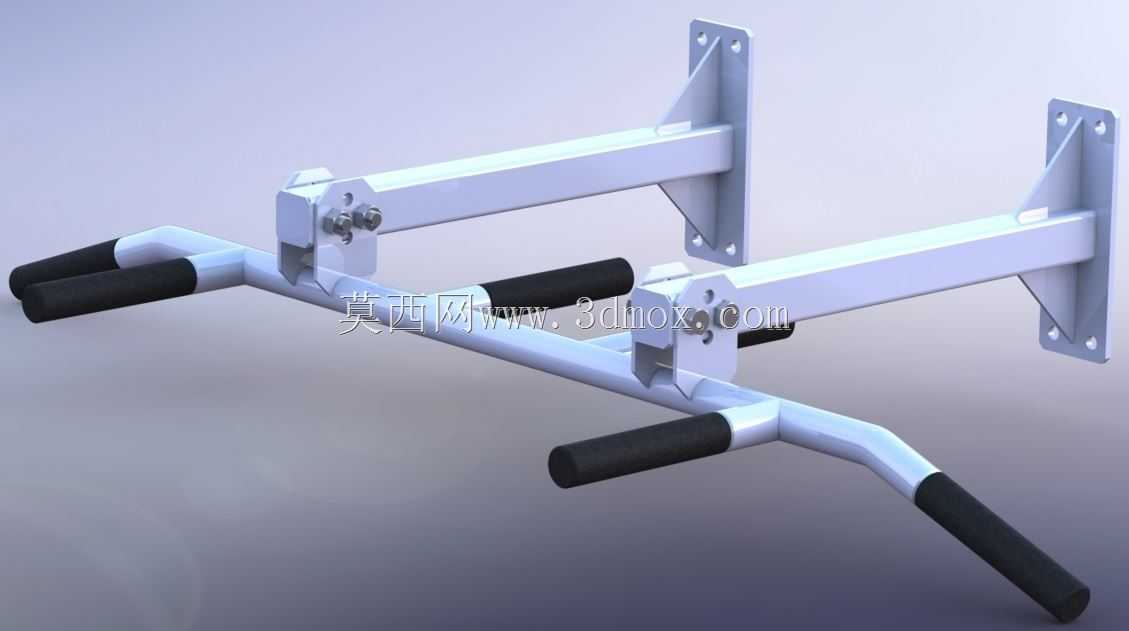

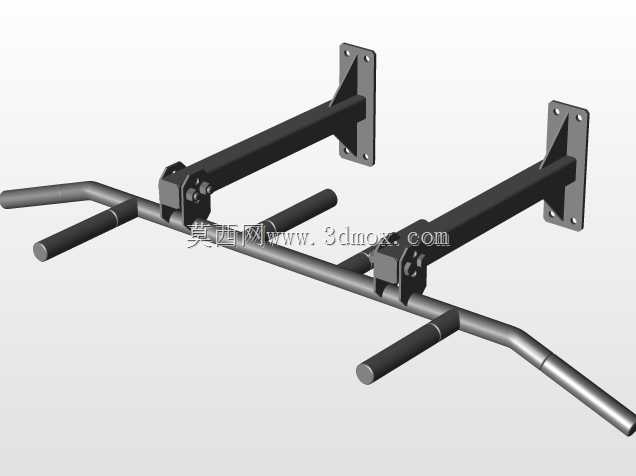

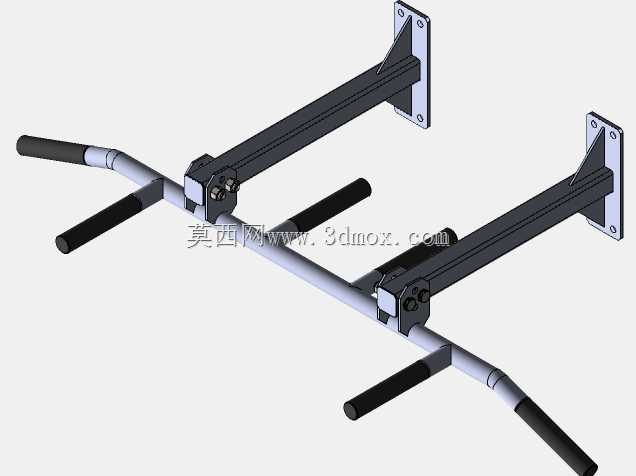

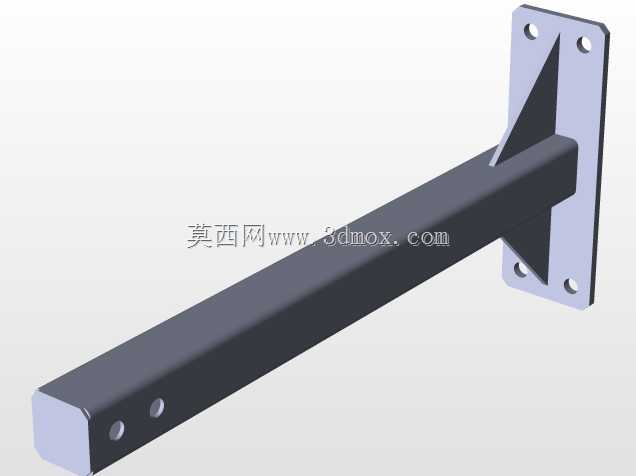

　　这款壁挂式单杠的设计初衷，是解决家用、商用小型健身场景里地面空间不足的痛点，区别于传统落地式单杠需要占用整块地面区域、对场地平整度有要求的问题，它通过墙体锚固的安装方式，把健身功能模块整合到墙面闲置空间里，不管是家庭阳台、健身房边角区域、单位活动室的空余墙面，都能完成安装部署，不需要额外预留地面通行与摆放空间。从结构设计逻辑来看，整体采用分体式组装架构，核心受力部分分为墙体固定支架、横向承力主梁、多组握把组件三个模块，墙体固定支架采用带三角加强筋的折弯钢板结构，每个支架预留四个锚固安装孔，安装时需匹配实心承重墙或混凝土剪力墙结构，通过膨胀螺栓完成刚性固定，支架与主梁之间采用快拆式锁止结构，既可以在出厂运输时拆分打包降低包装体积，

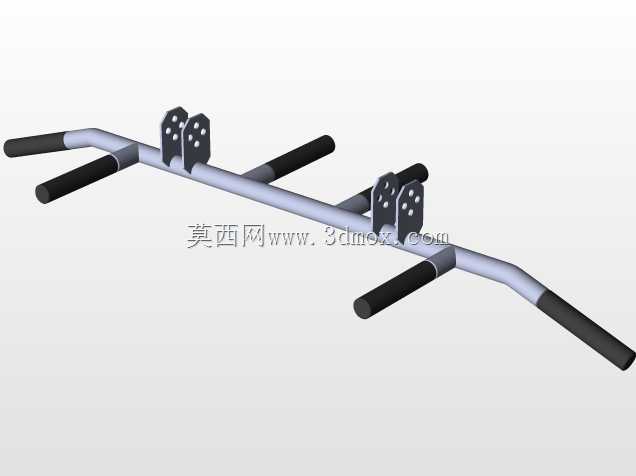

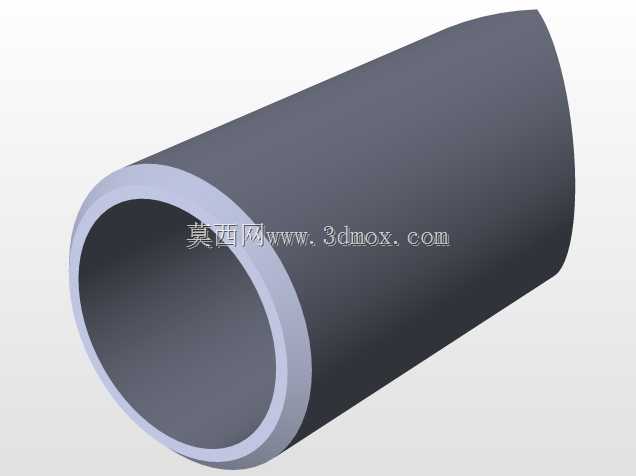

　　也能在后期维护时单独更换磨损部件，不需要整体拆解更换。握把部分做了多组不同角度的布局设计，除了常规的正手宽握位置，还设置了窄握对握、斜向握位，覆盖引体向上训练中不同背肌、手臂肌群的训练需求，握把外层包裹防滑泡棉材质，泡棉与金属内管之间做过盈配合处理，避免训练过程中握把转动打滑，金属内管与主梁之间采用焊接加塞焊的复合连接工艺，保证反复受力下的连接强度，不会出现焊缝开裂的问题。设计过程中重点校核了悬臂受力的载荷分布，因为壁挂式结构属于典型的悬臂梁受力模型，固定端会承受比落地结构更大的弯矩，所以主梁采用矩形截面钢管材质，相比同重量的圆管拥有更好的抗弯截面模量，在控制整体重量的前提下提升承重能力，支架与墙面的贴合面做了铣平处理，

　　保证安装时支架与墙面完全贴合，不会出现局部点接触导致的应力集中，长期使用下也不会因为局部压强过大造成墙面破损。安装边界方面，要求安装墙面的混凝土强度不低于C20，禁止在空心砖墙、轻质隔墙、保温装饰一体化外墙上安装，两个固定支架的横向安装间距可根据实际墙面宽度在一定范围内调整，适配不同的墙面可用宽度，安装完成后单杠主体突出墙面的距离经过反复测算，既保证做引体向上时身体不会磕碰墙面，也不会因为突出距离过大造成额外的弯矩损耗，握把的高度位置可根据使用者身高在安装时调整固定位置，满足不同身高人群的使用需求。细节设计上，所有金属构件的边缘都做了圆角钝化处理，没有尖锐的毛刺与棱角，避免训练过程中磕碰划伤，表面采用静电喷塑工艺，

　　相比传统喷漆拥有更好的耐磨与防锈性能，适合长期在室内甚至半室外环境下使用，锁止结构的调节螺栓采用防松螺母设计，长期反复受力震动下也不会出现螺栓松动脱落的问题，保障使用过程中的结构安全性。这款单杠除了完成基础的引体向上训练功能，还可以搭配悬挂训练带、吊环等附加配件，拓展出更多的训练功能，不需要额外增加其他固定结构，依托本身的承重能力就能承载附加配件的使用载荷，在结构设计阶段就预留了对应的配件挂点位置，挂点做了局部加厚处理，避免附加载荷造成局部结构变形。
