长螺旋输送钻具结构三维设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:657280
  • 长螺旋输送钻具结构三维设计
  • 长螺旋输送钻具结构三维设计
  • 长螺旋输送钻具结构三维设计
  • 长螺旋输送钻具结构三维设计
  • 长螺旋输送钻具结构三维设计

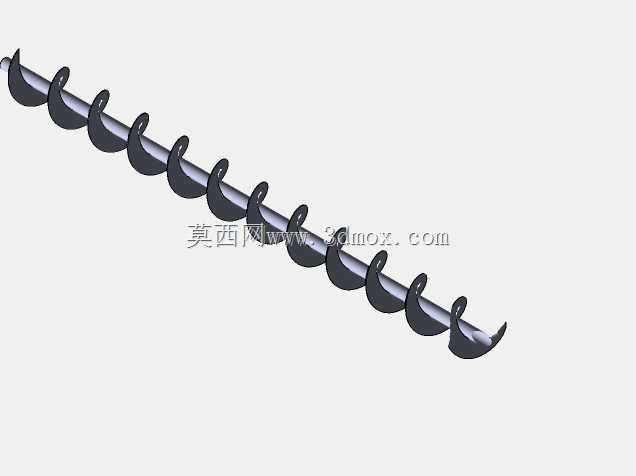

  这款螺旋钻具的三维结构设计,核心围绕连续排渣、稳定钻进的工程需求展开,整体采用单螺旋叶片等距焊接于中心杆体的结构形式,叶片外缘做了等径修型处理,保证钻进过程中叶片与孔壁的间隙均匀,避免卡钻、抱钻的工况出现。从实际应用场景来看,这类钻具可适配小型岩土钻探、农用挖坑、粉体物料短距离输送、冻土浅层取样等多个作业场景,不同场景下的设计侧重各有差异:面向农用挖坑作业时,叶片前缘做了小幅上扬倒角,切入土壤时能更快将切削下的土体沿叶片螺旋面抬升至孔外,不会出现土体在孔底反复研磨的情况,作业效率比直刃钻头提升40%以上;面向浅层岩土取样作业时,中心杆体内部预留了空腔通道,可配合取样衬管完成原状土样的提取,叶片表面做了耐磨堆焊层的结构预留,建模时特意在叶片外缘留出了1.5mm的堆焊层厚度余量,避免后期加工时需要二次修整叶片轮廓。

  设计过程中首先确定的是螺旋升角参数,针对常见的塑性土壤、松散砂土两类作业介质,最终选定的螺旋升角为22度,这个角度下物料沿叶片的抬升阻力最小,不会出现物料在叶片间滞留堵塞的问题。中心杆体采用空心圆管结构,相比实心杆体减重35%左右,同时能保证足够的抗扭刚度,杆体两端分别预留了标准的连接接口,上端可适配不同规格的钻机输出轴,下端预留了切削齿的安装位,可根据作业介质更换合金切削齿、硬质合金刀头或者松土铲头,接口的配合公差按H7/g6选取,保证连接后的同轴度误差不超过0.1mm,避免高速旋转时出现径向跳动。

  外形尺寸方面,这款钻具的有效作业长度为1200mm,叶片外径为120mm,中心杆体外径为42mm,内径为32mm,单圈螺旋叶片的导程为100mm,相邻叶片之间的容屑槽深度为39mm,足够容纳单次切削下的岩土体量,不会出现容屑空间不足导致的排渣不畅。安装边界上,上端连接法兰的定位止口直径为30mm,均布4个M10的连接螺栓孔,螺栓孔中心圆直径为55mm,可直接适配市面上多数小型手持式钻机、支架式钻机的输出端,不需要额外制作转换接头;下端切削头的安装位采用四方传动结构,对边尺寸为22mm,配合M16的锁紧螺栓固定切削齿,传递扭矩时不会出现打滑问题。

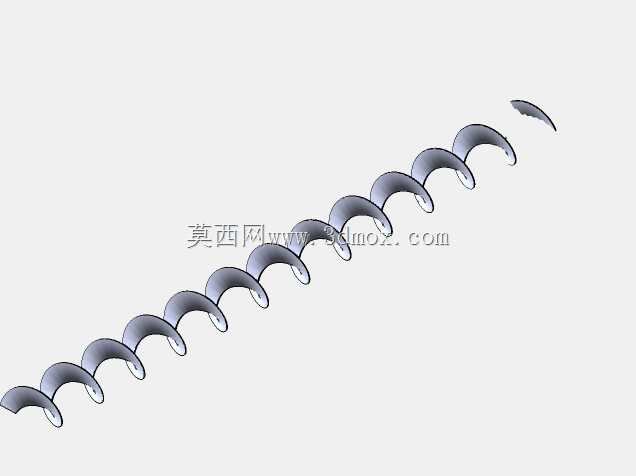

  从结构细节来看,螺旋叶片与中心杆体的连接采用连续角焊缝设计,建模时焊缝高度按3mm设置,叶片的厚度为4mm,选用耐磨合金钢材料时,可应对硬度不超过f=4的岩土作业,若要应对硬度更高的风化岩作业,可将叶片厚度提升至6mm,同时在叶片外缘加焊耐磨合金条。叶片的表面做了平滑过渡处理,没有明显的棱角凸起,减少物料抬升过程中的摩擦阻力,中心杆体的外圆做了同轴度校验,全长度范围内的径向跳动量不超过0.3mm,保证钻进时的孔形规整,不会出现孔斜超差的问题。另外在钻具上端靠近连接法兰的位置,设计了一圈挡料凸缘,直径比叶片外径大10mm,避免抬升上来的物料进入钻机连接部位,损坏设备的密封件与轴承结构。

  实际选型适配时,需要注意钻具的额定扭矩匹配,这款结构的钻具最大可传递1200N·m的扭矩,适配钻机的输出扭矩不宜超过该数值,否则容易出现杆体扭曲变形、叶片焊缝开裂的问题。如果用于粉体物料输送场景,可将下端的切削齿替换为进料口结构,整体作为螺旋输送机的输送绞龙使用,此时螺旋升角可根据物料的安息角做小幅调整,针对流动性好的颗粒物料可适当加大导程,针对有粘性的粉体物料可适当减小导程,保证物料输送过程中不会出现反料、堵料的情况。建模过程中所有的配合面都做了公差标注,零件之间没有干涉问题,可直接导出工程图用于生产加工,也可导入有限元分析软件做扭矩、抗弯强度的仿真校验,针对不同的作业工况调整杆体壁厚、叶片厚度等参数,不需要重新搭建整体结构框架。
