拖挂式卧式储液罐运输拖车结构设计

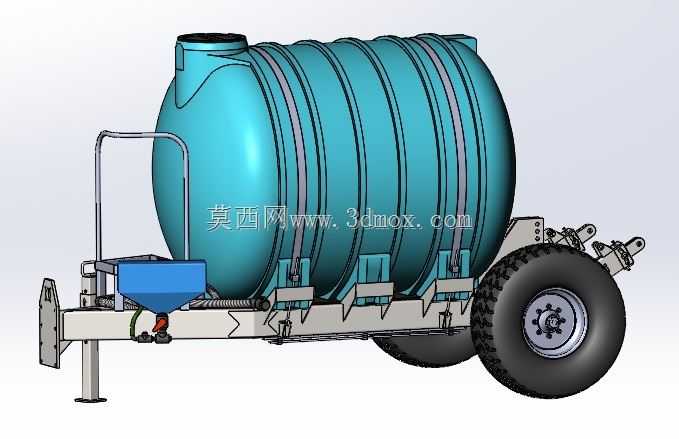

　　该款拖挂式储液运输设备主要面向农牧场液态肥转运、工地散水降尘、小型供水点输水等场景使用，核心功能是完成非道路场景下的液态介质短途转运，适配低速拖拉机、小型工程装载机等牵引动力，无需上路资质即可在厂区、园区、农牧作业区内完成物料转场。从结构设计逻辑来看，整体采用卧式罐体搭配单轴拖挂底盘的布局，罐体选用环向加强筋结构，每道加强筋对应底部的支撑座，直接将罐体载荷传递到底盘纵梁上，避免罐体局部应力集中导致的焊缝开裂问题，罐体顶部设置大口径加注口，方便快速加注介质，也可作为检修入口进入罐体内部清理残留物料。底盘部分采用矩形钢管焊接成型的纵梁结构，牵引端设置可调式支撑支腿，在脱离牵引设备时可稳定支撑整机，防止前倾侧翻，牵引架采用三角加强结构，

　　牵引销位置预留了通用拖挂接口尺寸，可适配多数非道路牵引设备的挂钩尺寸，不需要额外改装连接结构。行走系统选用大直径深花纹越野轮胎，单轮载荷匹配罐体满载时的轴荷分配，轮距设置避开常见田间垄沟、工地临时路的凸起障碍，减少非铺装路面行驶时的颠簸冲击，轮胎与底盘之间预留足够的跳动间隙，避免满载颠簸时轮胎剐蹭罐体底部。罐体前端下方设置了独立的集料斗与排放阀，排放阀位置低于罐体最低液位，可保证罐内介质完全排空，不会在罐底残留积液，减少介质残留带来的罐体腐蚀问题，集料斗的斜面角度大于介质安息角，可保证粘稠类液态介质依靠自重顺利流出，不需要额外加装增压排空装置。设计过程中重点校核了满载状态下的轴荷分布，

　　将罐体重心设置在车轴轴线靠前100mm左右的位置，保证牵引端施加在牵引设备上的下压力处于合理区间，既不会因为重心太靠后导致牵引头上翘，也不会因为重心太靠前给牵引设备后桥增加过多附加载荷。罐体的环向加强筋间距经过优化，在保证罐体承压能力满足常压储液要求的前提下，尽可能减少加强筋的材料用量，降低整机制造成本，罐体与底部支撑座之间采用整圈抱箍固定，避免焊接固定带来的罐体防腐层破坏问题，也方便后期罐体的拆卸维护。安装边界方面，整机牵引状态下总长度控制在适配非道路转弯半径的范围内，最小转弯半径可满足乡村小路、田间便道的转向需求，罐体最大直径处的宽度小于常规非道路设备的通行宽度限制，可顺利通过多数厂区、农牧场的限宽通道，整机高度满足常规库房、棚舍的进出要求，不需要额外拆卸部件即可完成室内存放。底盘纵梁上预留了多个安装孔位，后期可根据使用需求加装喷洒装置、抽吸泵等附加组件，拓展设备的使用场景，不需要对底盘结构做二次焊接改装，避免破坏底盘的整体结构强度。
