电子枪灯丝清洁用开槽圆柱工装结构

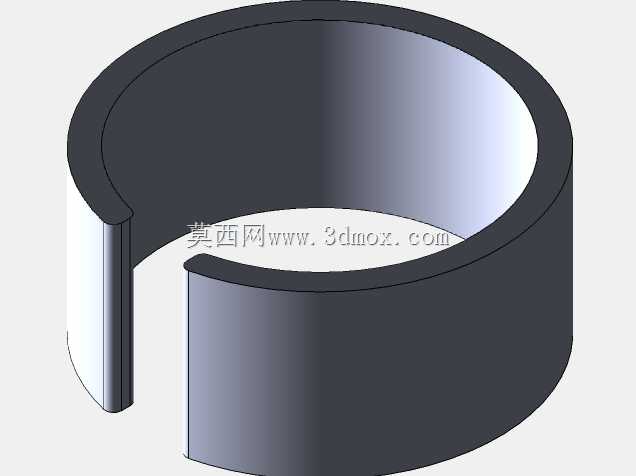

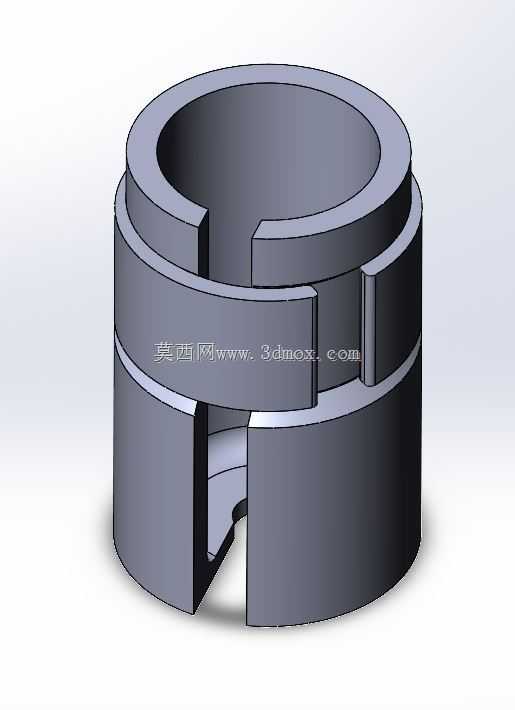

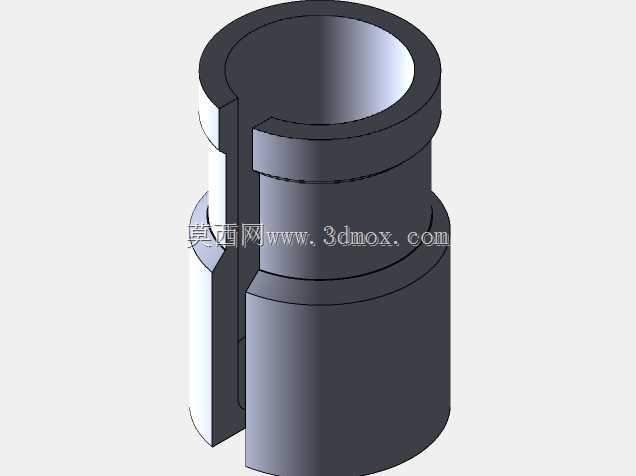

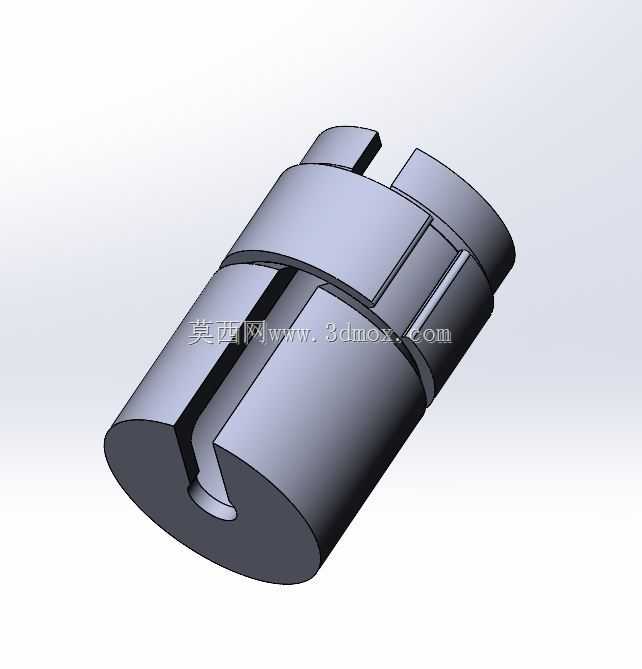

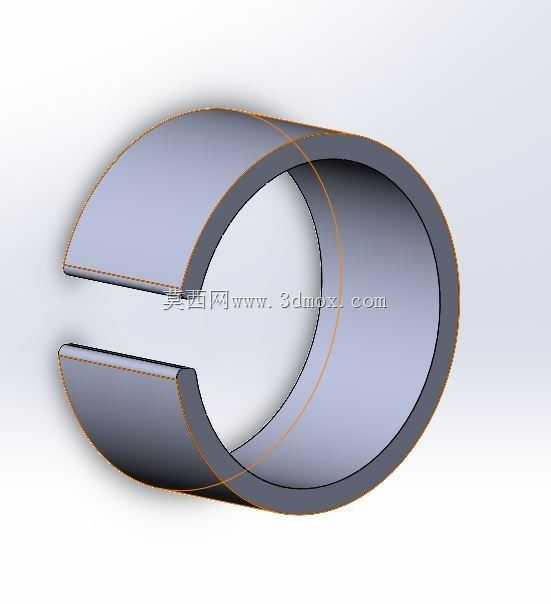

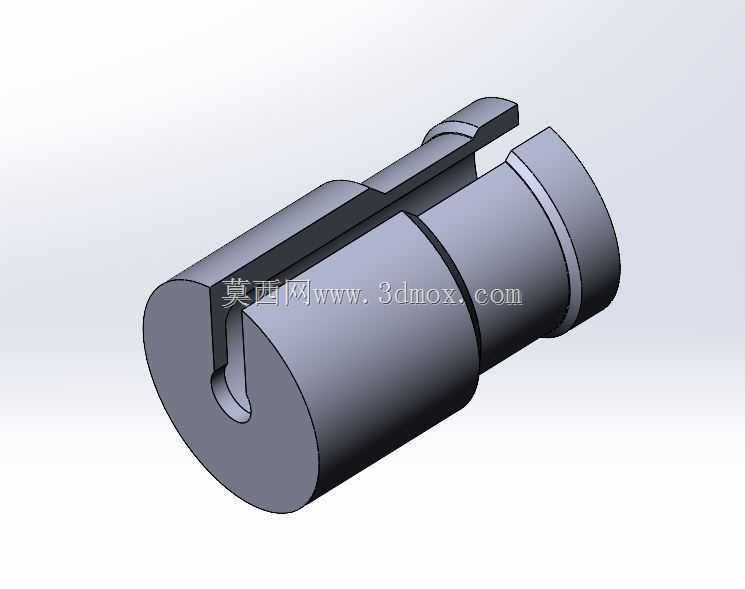

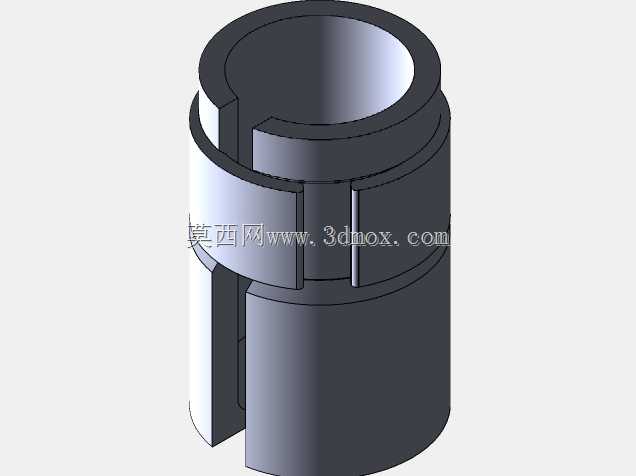

　　在真空电子器件生产、电子束加工设备日常运维场景中，灯丝作为核心发射部件，其表面附着的氧化物、蒸发沉积杂质会直接影响电子发射效率，严重时会导致束流不稳、打火停机等故障，传统的灯丝清洁多采用手工砂纸打磨、化学浸泡的方式，不仅清洁一致性差，还容易造成灯丝形变、损伤，缩短灯丝使用寿命，这款开槽圆柱式灯丝清洁工装，正是针对小直径丝状电子发射元件的清洁作业需求设计的配套治具。从结构上看，整体采用圆柱式主体设计，沿轴向开设通槽结构，槽宽尺寸匹配常用灯丝的直径公差范围，作业时可将待清洁灯丝嵌入槽内，依托圆柱内壁与灯丝表面的贴合接触面，配合研磨介质完成圆周方向的均匀清洁，避免手工打磨时受力不均导致的灯丝弯折、局部磨损过量问题。

　　设计过程中重点考量了操作的便捷性与清洁的均匀性，圆柱主体的外径尺寸适配常规手工握持的操作边界，外壁做了等径光面处理，没有多余的凸起结构，操作人员手持转动时不会出现硌手、打滑的情况；轴向通槽的边缘做了微小的倒角处理，避免装取灯丝时槽口锐边刮伤灯丝表面，同时槽的深度经过反复校核，既保证灯丝嵌入后不会轻易脱落，又能留出足够的空间容纳研磨膏、细砂纸等清洁介质，不会出现槽内卡滞磨料导致清洁压力不均的问题。从安装与使用边界来看，该工装不需要额外的配套安装基座，属于手持式操作工装，整体长度控制在单手握持的舒适区间，不需要搭配动力设备即可完成作业，适合生产线上的快速运维、实验室小批量器件维护场景使用；圆柱的同轴度公差控制在较高精度等级，

　　转动清洁时槽内的灯丝受力始终保持径向均匀，不会因为圆柱本身的圆度误差导致灯丝某一位置过度打磨。不同于复杂的电动清洁装置，这款纯机械结构的清洁工装没有易损件，主体采用耐磨的金属材质加工，长期使用后槽位出现磨损也可直接通过铣削工序重新开槽修复，使用成本极低。在实际应用中，针对不同直径规格的灯丝，只需要对应调整轴向槽的宽度尺寸，即可形成系列化的清洁工装，覆盖电子束焊机、真空镀膜机、电子显微镜等多种设备所用的直丝状灯丝清洁需求；开槽结构同时兼具排屑功能，清洁过程中磨下来的杂质、残留的研磨介质可以顺着通槽排出，不会积存在工装与灯丝的接触面上造成二次刮擦。设计时没有添加多余的锁紧结构，依靠槽壁与灯丝的适度间隙配合实现灯丝的限位，

　　装取灯丝时只需要侧向卡入即可，不需要额外的旋钮、压块等锁紧零件，操作步骤比常规的夹具减少一半以上，在需要频繁更换灯丝清洁的运维场景下，能大幅缩短单根灯丝的清洁准备时间。圆柱主体的端面做了平切处理，可直接直立放置在工作台面上，不会出现滚动掉落的情况，符合生产现场的5S管理要求，不需要额外设计配套的放置支架。
