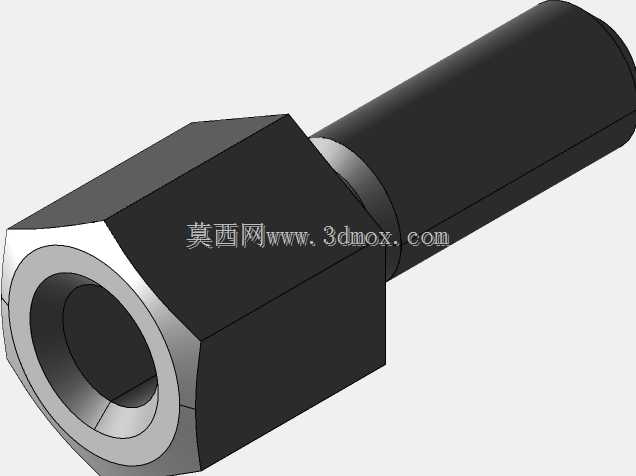

M3规格5mm长度六角内螺纹隔套结构

　　在通讯设备内部板卡装配、小型电子模组堆叠安装的场景里，这类带内螺纹的六角隔套是极为常用的间隔紧固配件，很多刚入行的结构工程师在做PCB板固定、模组层叠间距控制时，经常会忽略隔套的受力边界与安装适配性，导致后期装配出现滑牙、间距偏差、板件受压变形的问题。这款隔套的设计核心围绕M3螺纹副的适配展开，一端设计为外伸的光轴定位段，另一端为六角驱动结构，中间的内螺纹通孔贯穿整个零件，5mm的间隔高度刚好对应通讯类小型设备里板卡与壳体、板卡与板卡之间的常规安全间距，既能够保证板件之间预留足够的走线路径、元器件避让空间，也不会因为间隔过高导致整体设备厚度冗余。从结构设计逻辑来看，六角驱动段的对边尺寸严格匹配标准M3螺母的对边公差，

　　现场装配时可以直接用常规开口扳手、套筒工具完成锁紧，不需要额外定制专用工装，外伸的光轴段直径略小于M3螺纹的大径，装配时可以先穿入安装板的预制通孔完成预定位，避免锁附过程中隔套出现偏斜，导致螺纹副咬合错位。实际应用中，这类隔套常配合M3盘头螺丝使用，光轴段与安装孔的间隙控制在0.1mm以内，既能够保证装配时的顺畅度，也能限制隔套在径向的窜动，当多层板件堆叠时，下层隔套的光轴段可以插入上层隔套的内螺纹孔口倒角处，完成层与层之间的同轴定位，减少累计装配误差。很多工程师在选型这类隔套时，容易只关注间隔长度和螺纹规格，忽略六角段的厚度设计，这款隔套的六角段厚度刚好满足扳手咬合的最小深度要求，锁附时不会因为受力面过小导致六角棱边崩损，

　　同时内螺纹的有效咬合长度达到3倍螺距以上，能够满足常规通讯设备的抗振动、抗冲击要求，不会在设备运输、长期运行过程中出现螺纹松脱的问题。安装边界方面，这款隔套的六角段外接圆直径控制在5.5mm以内，在排布密集安装位时，相邻两个隔套的中心距只需要预留6mm以上的空间就不会出现干涉，光轴段的长度设计为3mm，刚好能够穿透厚度2mm以内的安装板，伸出板件的部分可以作为定位销使用，与另一块板件的定位孔配合完成预组装，大幅提升流水线装配的效率。从受力角度分析，这类隔套在装配完成后主要承受轴向的压紧力，六角结构的设计相比圆形滚花隔套，能够承受更大的锁附扭矩，不会在锁紧螺丝时出现跟转的问题，内螺纹的入口处设计了0.3mm的45度倒角，

　　既能够引导螺丝顺利旋入，也能去除螺纹加工产生的毛刺，避免装配时毛刺掉落进入电路板造成短路隐患。在通讯类设备的天线模组固定、接口板安装场景中，这类隔套还能起到绝缘隔离之外的金属导通作用，当采用金属材质加工时，隔套可以将多层板件的接地端连通，降低设备的电磁干扰水平，这也是很多塑料间隔柱无法替代的特性。设计这类零件的三维模型时，需要重点注意六角段与光轴段的同轴度公差，螺纹收尾的位置不能超出六角段的端面，否则会导致隔套与安装面贴合不严密，出现装配间隙，光轴段的端面需要设计微小的倒角，避免穿入安装孔时刮伤板件的喷涂层或者阻焊层。很多新手建模时容易把内螺纹直接贯穿整个零件，忽略螺纹加工的退刀空间，实际生产中这类小尺寸隔套的内螺纹加工会在光轴段末端预留微小的退刀距离，模型中还原这个细节才能保证后续加工出的零件符合装配要求。在设备维护场景中，这类标准规格的隔套互换性极强，不需要单独定制替换件，现场运维人员可以快速完成损坏件的更换，相比特殊规格的定制间隔件，能够大幅降低设备的全生命周期维护成本。
