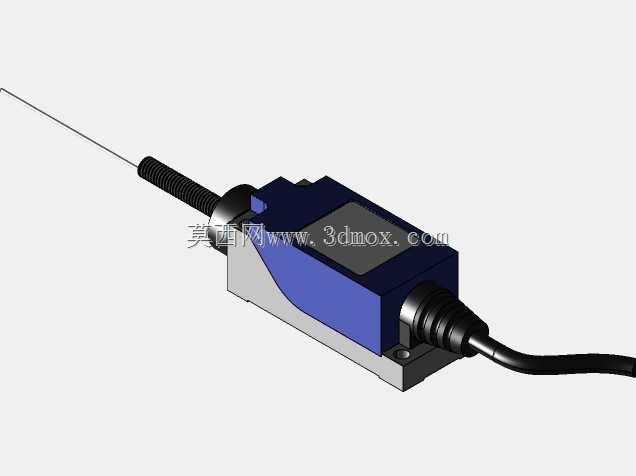

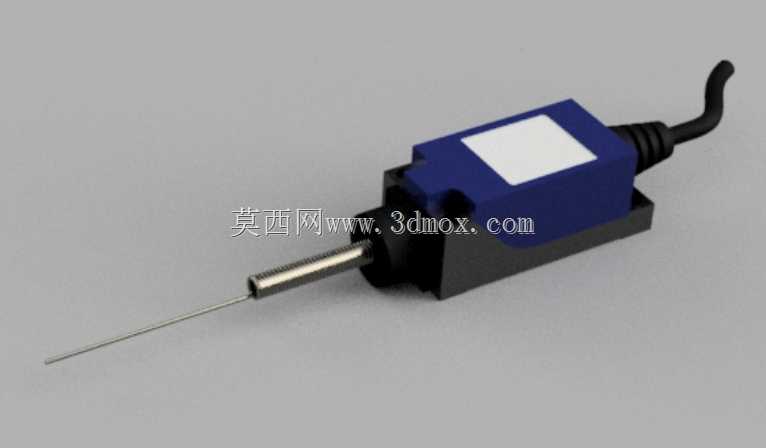

针式柱塞型行程检测限位开关结构

　　这款针式触发的限位开关，在自动化产线、小型专用设备、工装夹具的位置反馈场景里适配性极强，尤其是安装空间局促、需要轻触触发的工位，比如非标设备的滑台硬限位保护、工装夹具的工件到位检测、小型输送线的料件位置判断，都能看到这类结构的应用。不同于滚轮摆杆型的限位开关，这款采用细长金属探针作为触发执行端，探针做了表面硬化处理，长期往复触发也不容易出现磨损变形，探针尾部和内部微动触点之间做了密封缓冲结构，既可以保证触发力传递的线性度，也能避免外部粉尘、切削液顺着探针间隙渗入开关内部，防护等级可以满足多数机加工、装配工位的常规使用要求。开关本体采用上下分壳的结构设计，上壳为高强度工程塑料材质，做了加强筋结构提升抗冲击性能，下壳为金属基座，

　　安装时可以直接通过基座的两个安装孔固定在设备机架上，安装孔做了长槽设计，允许安装时前后微调1.5mm的位置，补偿机架加工的位置误差，不需要额外做调整垫片。出线端采用了尾部直出的耐折橡胶护套，线缆和壳体衔接处做了防弯折的应力释放结构，设备运行过程中即使线缆被小幅拉扯、弯折，也不会出现线芯断裂或者密封失效的问题。从结构设计的角度看，这款开关的触发行程做了分段设计，探针初始伸出长度为22mm，预压行程3mm，触发过行程2mm，全行程范围内的触发力稳定在0.8N-1.2N之间，不会因为触发力过大刮伤工件表面，也不会因为触发力过小出现误触发。内部触点采用银合金材质，通断容量可以满足交流220V工况下5A的阻性负载通断，直流110V工况下0.

　　4A的负载通断，不需要额外加中间继电器就可以直接驱动小型电磁阀、指示灯这类负载，简化外围接线。开关的整体外形尺寸控制得非常紧凑，本体宽度仅28mm，高度32mm，加上探针的总长度也只有76mm，在排布密集的工装板、狭小的设备内腔里安装时，不会和周边的气管、线缆、运动部件产生干涉。设计时特意将触发探针的轴线和安装基准面做了同轴度校准，安装时只要保证基座贴合安装面，探针的触发方向就可以和运动部件的行进方向保持一致，不需要额外做角度校正。密封结构上，壳体上下盖之间采用了超声焊接加密封胶圈的双重密封，探针出口处采用了双层橡胶油封，完全可以达到IP65的防护等级，在有少量切削液飞溅、粉尘较多的冲压、机加工工位也能稳定工作，不会因为进尘、

　　进液出现触点接触不良的问题。不同于普通民用的微动开关，这款限位开关的机械寿命做了强化设计，内部的触点弹片采用高弹性锡青铜材质，经过热处理定型，长期往复触发也不会出现弹性衰减，正常工况下的机械触发寿命可以达到100万次以上，电气寿命也能满足30万次以上的通断要求，减少设备运维过程中更换配件的频次。在实际选型应用时，需要注意这款开关的探针为细长金属杆，适合检测平面类、刚性工件的位置，不适合检测软质、易变形的工件，避免探针戳伤工件表面或者出现触发不到位的情况；安装时要预留出探针的过行程空间，不能让运动部件直接硬顶到开关本体，避免冲击力损坏内部的微动结构。接线时要注意交直流负载的电压电流上限，不能超负载使用，感性负载场合建议搭配浪涌吸收元件使用，延长触点使用寿命。
