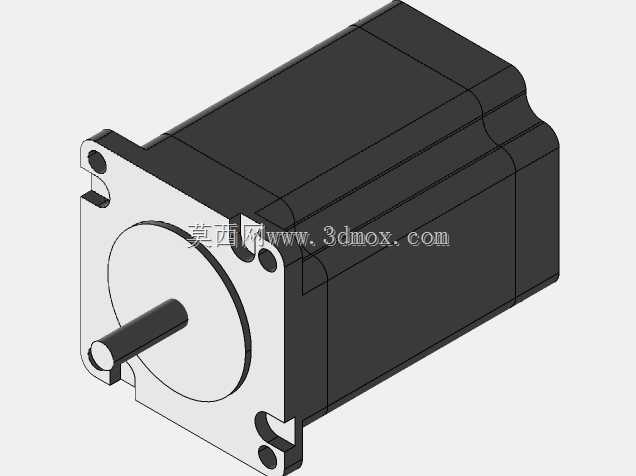

SM57HT76双面轴步进电机结构设计

　　这款双面轴步进电机的结构设计，核心围绕多工位同步传动场景的安装需求展开，区别于常规单出轴步进电机的传动局限，双出轴结构可在电机两端同时接驳负载，在小型自动化设备的布局中能大幅缩减动力单元的占用空间，常见于3D打印设备的双驱送料机构、小型包装设备的同步拉膜工位、非标检测设备的双向调距模组等场景，单台动力单元即可完成双向同步传动，省去额外的同步轮、传动轴等转接部件，降低整套机构的装配累计误差。从结构设计逻辑来看，电机本体采用57系列标准机座的方形安装法兰，法兰端预留的四个安装孔位完全匹配行业通用安装尺寸，可直接兼容市面上常规57步进电机的安装支架、电机座等标准配件，无需额外定制安装转接件，设备改造替换时可直接完成原位安装，

　　大幅降低选型适配的时间成本。电机机身长度控制在76mm区间，在保证输出扭矩满足常规轻载传动需求的前提下，尽可能压缩轴向安装尺寸，对于安装空间局促的小型自动化设备而言，可有效避免电机与周边走线、其他结构件产生干涉。两端出轴的轴径采用统一尺寸设计，轴端加工有标准的D型切面，在接驳同步轮、联轴器、齿轮等传动配件时，可通过顶丝直接完成周向固定，无需额外加工键槽，降低配件加工成本，同时D型切面的固定方式可有效避免传动过程中轴与配件之间出现打滑空转，保证传动精度的稳定性。机身外壳采用一体拉伸的铝型材壳体，表面做喷砂氧化处理，既可以提升壳体的散热效率，保证电机长时间运行时的温升控制在合理区间，避免因过热导致的扭矩衰减，

　　同时氧化层可提升壳体的防锈抗腐蚀能力，适配多尘、轻度潮湿的车间作业环境。电机端盖采用压铸铝合金材质，端盖与壳体的配合位置设计有定位止口，装配时可保证两端轴承的同轴度，降低电机高速运行时的径向跳动，减少运行噪音与轴承磨损，提升电机的整体使用寿命。两端出轴的轴承均采用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配带少量轴向力的传动场景，比如垂直安装的丝杆传动工位，无需额外加装推力轴承即可满足使用需求。在安装边界的设计考量上，电机出线端采用侧出式设计，出线位置预留了足够的线缆弯曲半径空间，安装时无需为线缆弯折预留额外的轴向空间，进一步压缩整体安装所需的空间尺寸。电机本体的转子与定子配合间隙控制在合理区间，既保证运行时的磁隙均匀，

　　降低运行振动，又可避免因加工误差导致的定转子扫膛问题。从实际选型适配的角度来看，这款双出轴结构的步进电机，可替代两台单出轴电机完成的同步传动动作，在小型设备的紧凑布局中优势明显，比如在小型点胶设备的双工位Y轴传动中，单台电机两端出轴分别连接两侧的丝杆，可保证两侧工位的传动同步性，避免两台电机驱动时出现的同步误差，同时减少一个驱动单元的配置成本，简化设备的电气接线复杂度。在结构建模过程中，所有安装孔位、轴伸尺寸、机身外形公差均按照行业通用标准进行还原，可直接导入设备装配体中进行干涉检查、安装模拟，无需重新测绘尺寸，结构设计人员在进行设备布局时，可直接调用该模型完成整体结构的排布，提前预判电机与周边结构件、传动配件的配合间隙，避免实际装配时出现尺寸不匹配的问题。
