带HDMI与microUSB接口的7寸触控显示模组

项目分类:通讯工具类 发布时间:2022-06-09 ID:657348
  • 带HDMI与microUSB接口的7寸触控显示模组
  • 带HDMI与microUSB接口的7寸触控显示模组
  • 带HDMI与microUSB接口的7寸触控显示模组
  • 带HDMI与microUSB接口的7寸触控显示模组

  在嵌入式开发、小型工控终端、便携检测设备的设计选型过程中,显示触控部件往往是决定整机交互体验与安装适配性的核心组件,这款7英寸触控显示模组的三维结构,完整还原了量产部件的所有装配特征,能直接嵌入各类设备的结构设计环节,省去逆向测绘的繁琐步骤。从实际应用场景来看,这类带标准HDMI与microUSB接口的触控屏,常被用在桌面级小型检测仪器、嵌入式开发验证平台、便携数据采集终端、自助服务终端的副操作屏等场景,不需要额外定制转接板,直接通过标准接口就能和主流主控板完成信号连接,大幅缩短设备的开发周期。从功能特性上看,该模组集成了显示与电容触控两层功能结构,HDMI接口负责传输高清视频信号,可直接输出7英寸面板对应的标准分辨率画面,

  不需要额外的信号转换电路;microUSB接口则负责触控信号的传输与供电,单路接口就能完成触控坐标数据的上传,部分低功耗场景下甚至可以直接通过该接口完成整屏的供电,减少整机内部的布线数量。设计思路上,这款模组采用了行业通用的板载集成结构,将驱动电路、接口元件全部集成在屏幕背面的PCB板上,没有额外的外置驱动板,能最大限度压缩模组的整体厚度,适配对安装空间有严格限制的紧凑设备。PCB板的边缘预留了两个对称的安装固定孔,孔位的位置、孔径大小都经过量产验证,设计整机结构时可以直接在对应位置设计定位柱或者螺丝柱,不需要额外调整孔位就能完成装配,避免出现安装干涉的问题。接口元件全部布置在PCB板的短边侧,排布顺序充分考虑了常规设备的布线走向,

  HDMI接口采用标准的A型接口尺寸,microUSB采用通用的Micro-B型接口,接口周围预留了足够的插拔操作空间,装配完成后不需要额外扩孔就能完成线材的插拔操作。屏幕正面的触控层与显示层采用全贴合结构的尺寸设计,边缘的封边宽度控制在极小范围内,能最大限度提升屏占比,同时触控层的边缘做了圆角过渡处理,和设备前面板的安装窗口贴合时不会出现边缘刮擦前面板泡棉的问题。从安装边界来看,这款模组的整体外形为矩形结构,PCB板的长宽尺寸比显示区域单边多出几毫米的安装边,安装时前面板的窗口尺寸可以直接参考显示区域的外轮廓设计,配合四周的泡棉压边就能完成屏幕的固定,同时实现前面板的防尘密封。PCB板背面的元件高度做了统一管控,

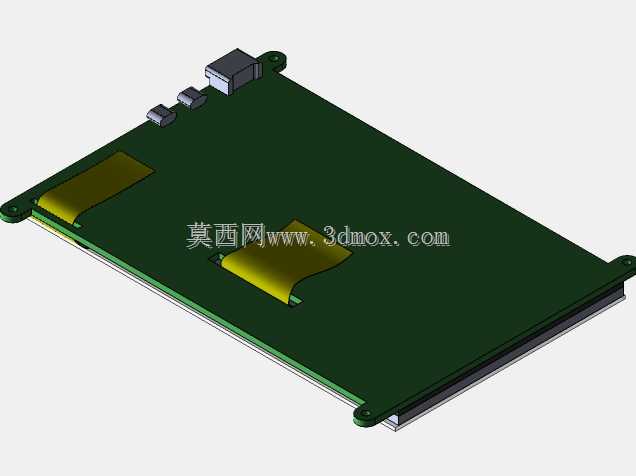

  最高的接口元件高度也控制在常规壳体的容差范围内,设计壳体后盖时只需要在对应接口位置预留开孔,其余位置不需要额外做避让沉台,就能保证屏幕和后盖之间留有足够的安全间隙,不会出现元件顶壳的问题。在结构建模的细节上,这款三维模型完整还原了PCB板的厚度、接口的凸台高度、固定孔的沉台特征、屏幕边缘的金属包边结构,甚至连PCB板上两个黄色的导电泡棉位置都做了准确还原,这些导电泡棉是用来和设备壳体的接地结构连接,释放屏幕工作时产生的静电,避免静电干扰触控信号的稳定性,在做整机EMC设计时,可以直接在对应位置设计接地弹片或者导电泡棉的安装位,不需要反复调整接地位置。对于做结构设计的工程师来说,直接调用这个模型可以快速完成屏幕部分的结构适配,不用再对着二维规格书反复核对尺寸,能有效避免因为尺寸理解偏差导致的装配干涉问题,尤其是在做手板验证之前,通过三维模型的虚拟装配,就能提前发现接口位置、固定孔位、元件避让的潜在问题,减少手板修改的次数,降低开发成本。这类集成度较高的触控显示模组,相比分离式的屏幕加驱动板方案,在装配效率上也有明显优势,整屏作为一个独立部件,可以在整机装配的最后环节直接通过四颗螺丝固定在壳体上,插好两根线材就能完成功能连接,不需要在装配过程中处理屏幕和驱动板之间的软排线连接,降低产线装配的复杂度,减少因为软排线弯折不当导致的屏幕故障。
