钢丝绳配套用套环式绳索套管结构

　　在起重吊装、索道架设、船舶系泊、户外杆塔拉线固定这类涉及钢丝绳受力转向的作业场景里，绳索套管（也就是行业内常说的钢丝绳套环、鸡心环）是极易被忽略但直接决定绳索使用寿命的核心受力配件。很多现场施工时出现的钢丝绳早期断丝、弯折疲劳断裂问题，追根溯源大多是没有配套对应规格的套环，或是套环的曲率、槽深设计不符合绳索受力要求，导致钢丝绳在弯折点出现应力集中，反复受载后提前失效。

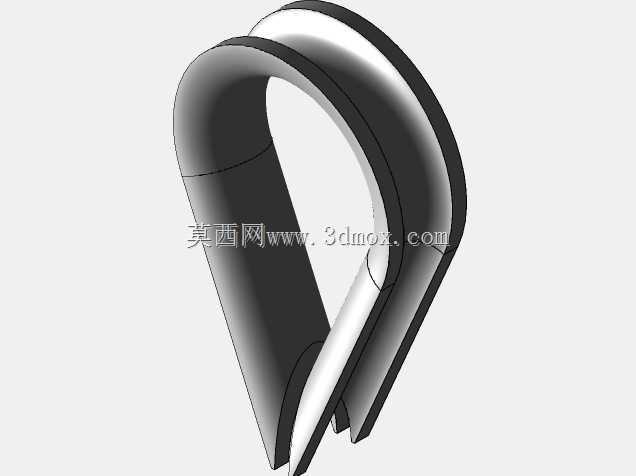

　　这款套环的整体轮廓为水滴形闭环结构，内侧的圆弧过渡区完全贴合对应直径钢丝绳的自然弯折曲率，不存在尖锐折角，能让钢丝绳在绕过套环形成绳环的位置，受力均匀分散到整段接触弧面上，避免局部挤压造成的钢丝压溃、绳芯挤出问题。套环的本体采用等厚板材冲压弯折成型，两侧的挡边高度刚好能完全嵌入钢丝绳的绳股间隙外侧，不会出现绳索受拉时从套环槽内脱出的情况，同时挡边的边缘做了倒圆处理，不会在绳索受载晃动时切割绳股外层的钢丝。

　　从安装边界来看，这款套环适配直径4.6mm到5.7mm区间的钢丝绳，使用时需要将钢丝绳绕过套环的圆弧段，绳头与主绳段通过钢丝绳夹或者压套固定，套环的直段部分刚好卡在绳夹与弯折段之间，不会出现受拉时套环移位的问题。套环的整体宽度、槽深尺寸经过匹配校核，当钢丝绳形成的绳环挂入卸扣、吊耳等连接件时，套环的外侧圆弧能与连接件的接触面完全贴合，不会出现点接触造成的局部压痕，既保护连接件的接触面不被钢丝绳勒伤，也避免绳索直接与金属棱角摩擦造成的磨损。

　　设计这类套环时，首先要核算的是套环的最小弯曲半径，必须大于对应钢丝绳直径的6倍以上，否则钢丝绳在弯折处的弯曲应力会超过许用值，大幅降低绳索的破断拉力；其次是绳槽的深度，槽深过浅会导致绳索受侧向力时脱槽，槽深过深则会增加套环的整体重量，同时会让绳夹的安装位置偏离主绳段，影响固定强度。这款套环的槽深设计为对应钢丝绳直径的0.35倍，刚好能容纳半根钢丝绳的截面，两侧挡边高出绳体1mm左右，既保证了限位效果，也不会过多占用绳夹的安装空间。

　　在实际工程选型时，不能只看套环的标称适配绳径，还要核对套环的槽宽是否与钢丝绳的实际直径匹配，部分镀锌钢丝绳因为外层锌层厚度的原因，实际直径会比标称值大0.2-0.3mm，如果槽宽预留量不足，会导致绳索无法完全卡入槽内，受载时出现局部挤压。这款套环的槽宽预留了0.5mm的间隙，能适配同区间内不同公差等级的钢丝绳，不需要现场修磨槽体就能直接安装。另外套环的表面没有多余的凸起、毛刺，所有转角位置都做了圆滑过渡，不会在安装时划伤施工人员的手套或是绳索的外层防护层，在户外长期使用时，圆滑的表面也不容易积水积尘，降低锈蚀的概率。

　　很多现场作业人员会用钢筋弯制的自制环代替标准套环，这类自制件往往弯曲半径不足，表面粗糙没有绳槽，使用时钢丝绳的弯折点应力能达到标准套环的3倍以上，极易出现断绳事故。标准化的套环结构在设计时已经通过受力仿真验证，在额定载荷下套环的变形量控制在0.2mm以内，不会因为长期受载出现开口变大、圆弧变直的问题，能持续为钢丝绳提供稳定的支撑保护。在索道的支架固定端、起重吊具的末端绳环、电力杆塔的拉线端头，这类套环都是强制配套的配件，其结构合理性直接关系到整个受力系统的安全冗余。
