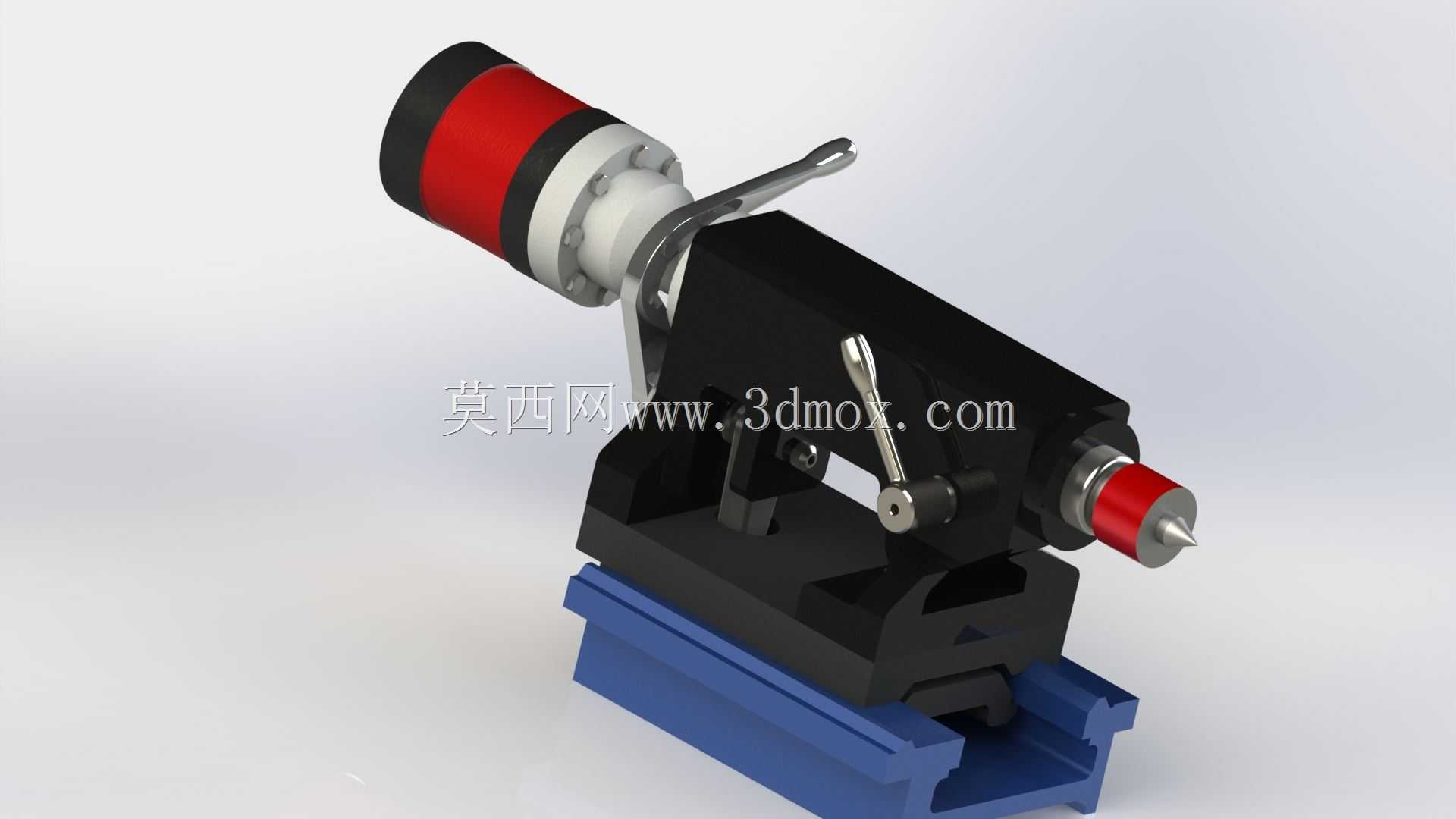

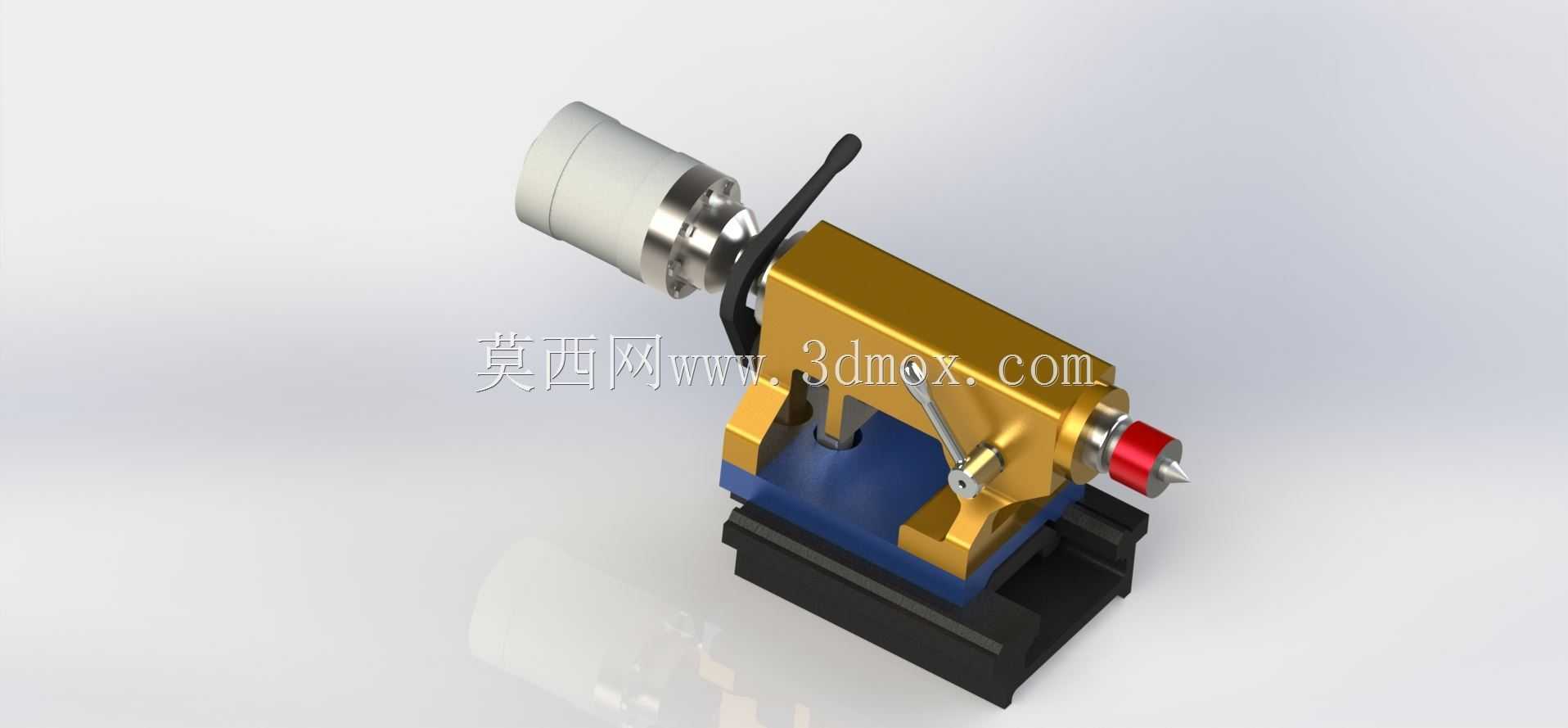

车床可调式尾座顶尖支撑机构

　　在普通卧式车床的轴类零件加工工序里，尾座是直接决定长轴类工件装夹刚性、加工同轴度的核心配套部件，这套可调式尾座顶尖支撑机构，就是针对常规车床尾座在小批量多规格轴件加工场景下的操作痛点做的结构优化设计。日常加工中，不同直径、不同长度的轴类工件切换时，尾座需要频繁沿床身导轨滑移调整轴向位置，还要完成顶尖顶紧力调节、位置锁紧这几个核心动作，这套结构在设计时首先把操作便利性放在了首位，顶部的操作手柄采用偏心锁紧原理，扳动角度控制在120度范围内即可完成尾座滑块与床身导轨的锁紧固定，不需要像传统结构那样反复拧动锁紧螺栓，能大幅缩短工件装夹的辅助时间。

　　从功能结构拆分来看，整套机构分为底座滑移单元、主体支撑单元、顶尖伸缩单元、操作锁紧单元四个部分。底座部分采用与车床床身导轨匹配的山形-平导轨组合接触面，配合间隙可以通过侧面的镶条调节螺钉进行微调，保证尾座沿导轨滑移时无卡滞、无窜动，锁紧后底座与导轨的接触刚度能满足重切削时的抗振要求，避免加工过程中出现顶尖移位导致的工件让刀、锥度误差问题。主体支撑单元采用铸铁材质的箱型结构，内部做了加强筋布局，在控制整体重量的前提下提升结构刚性，避免顶紧工件时主体出现俯仰方向的形变。顶尖单元采用莫氏锥度配合的活顶尖结构，顶尖套筒的伸缩行程控制在120mm范围内，转动侧部的手轮即可带动套筒内的丝杆传动，实现顶尖的轴向进给，顶紧力可以通过手轮的转动扭矩直观控制，针对不同材质的工件调整合适的顶紧力，既不会因为顶紧力过大导致工件弯曲变形，也不会因为顶紧力不足在车削时出现工件甩出的安全隐患。

　　设计过程中重点考虑了安装边界的适配性，底座的导轨安装槽宽度、导轨面高度尺寸完全匹配普通6140、6132系列卧式车床的床身导轨参数，不需要对原有车床做任何改装即可直接替换原有尾座安装使用，整体安装后的总高度控制在210mm，顶尖中心高与车床主轴中心高的同轴度公差控制在0.02mm以内，安装时只需要将底座沿导轨推入到对应位置，调整好镶条间隙即可投入使用。锁紧机构的偏心轮采用淬火处理，表面硬度达到HRC55以上，长期反复锁紧操作也不会出现磨损导致的锁紧失效问题，手柄部分做了防滑滚花处理，操作人员戴劳保手套操作时也不会出现打滑。

　　在实际加工场景中，这套尾座机构除了常规的轴类零件顶紧支撑，还可以通过更换不同锥柄的钻夹头、铰刀、丝锥等工具，完成轴件端面的中心孔加工、内孔铰削、内螺纹攻丝等工序，拓展了车床的加工范围。顶尖部分的密封结构做了优化，加工时产生的铁屑、切削液不会进入到套筒内部，避免了套筒磨损、卡滞的问题，日常维护只需要定期通过注油孔加注润滑脂即可，维护成本极低。结构上的各个操作部件都做了安全防护设计，手柄的转动范围内没有突出的棱角，锁紧后手柄不会因为机床振动出现自行松脱的情况，操作安全性有足够保障。针对小批量维修加工场景下经常需要频繁移动尾座的需求，底座底部还预留了吊装螺纹孔，需要拆装尾座加工大直径盘类零件时，可以快速通过吊装设备将尾座移走，不需要人工费力搬运。
