海康威视便携式3G布控监控摄像头结构

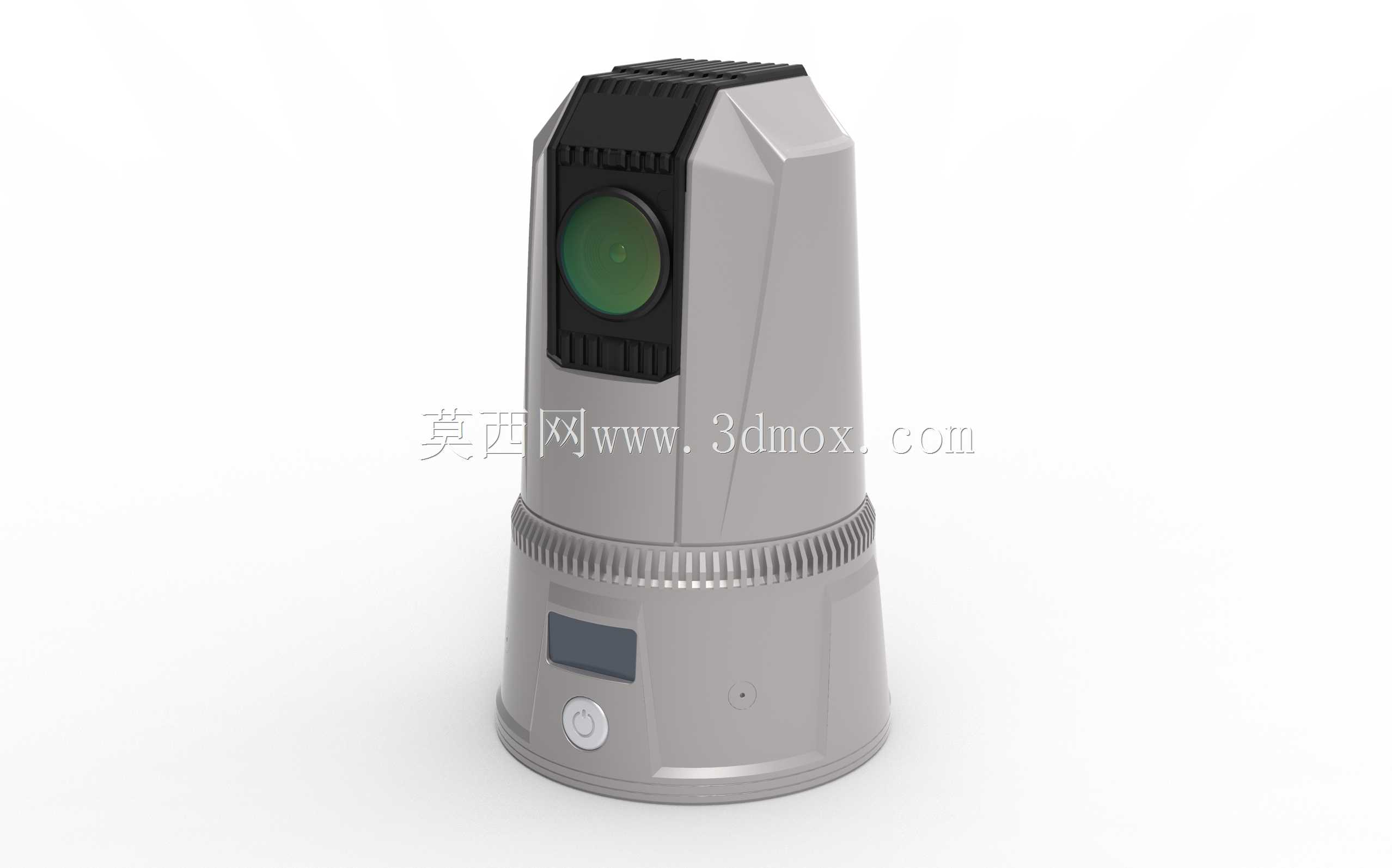

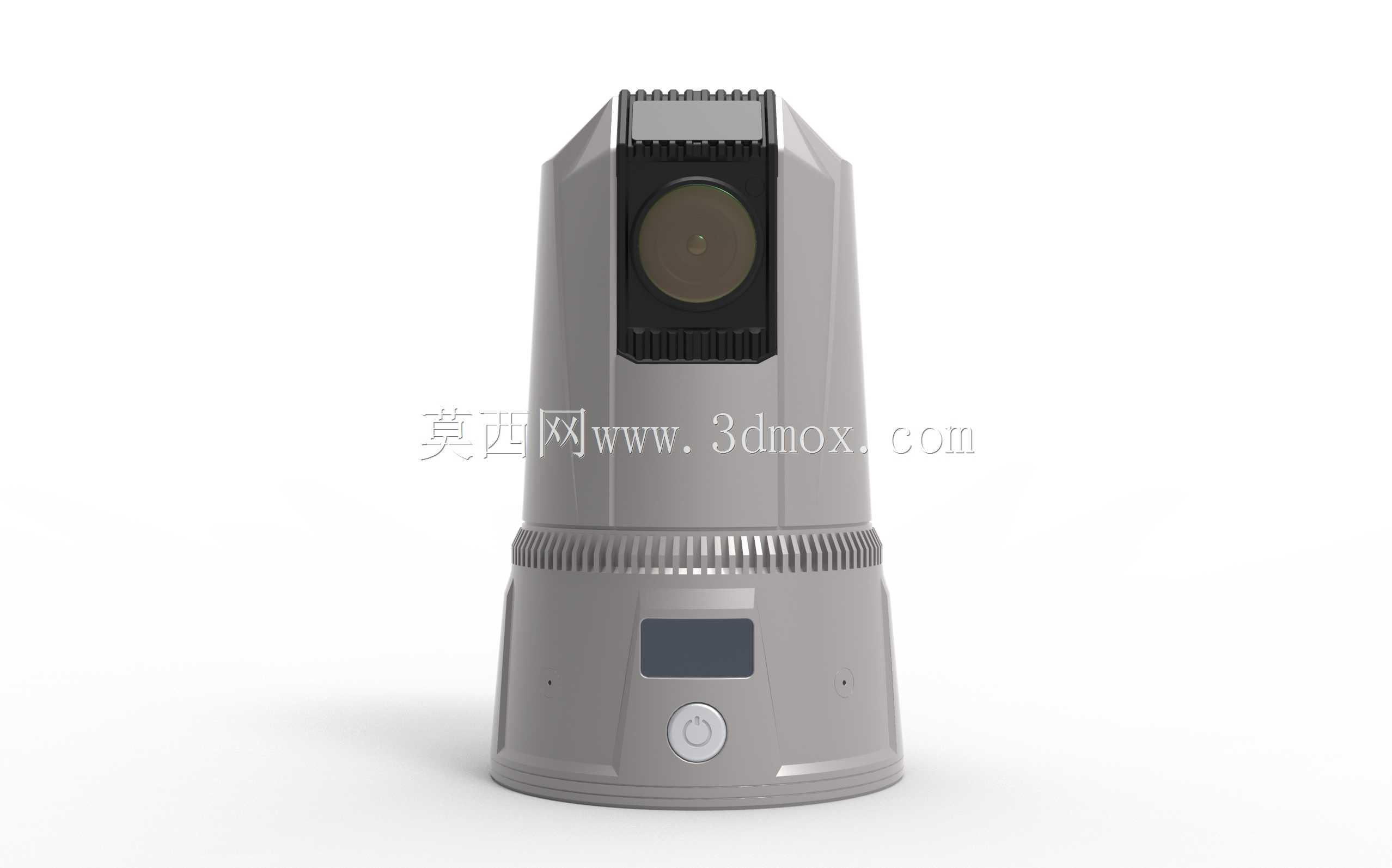

　　这类便携式监控摄像头多用于临时布控场景，常见于突发公共事件现场处置、临时施工区域管控、户外临时作业点位安防、大型活动临时安保补点等场景，无需提前布设固定供电与传输线路，依托内置3G通讯模块即可完成视频流的远程回传，解决了固定监控点位覆盖盲区、临时场景布线成本高的痛点。从结构设计来看，整机采用上窄下宽的锥台形底座布局，底部大直径接触面能够保证设备放置在非平整户外地面时的稳定性，避免轻微磕碰、风力影响导致的设备倾倒，底座区域集成了功能按键与状态显示屏，操作人员无需俯身即可快速查看设备联网状态、电量剩余情况，单按键设计也简化了现场操作流程，戴防护手套也可完成开关机、功能切换操作。镜头模组区域做了内凹式防护设计，

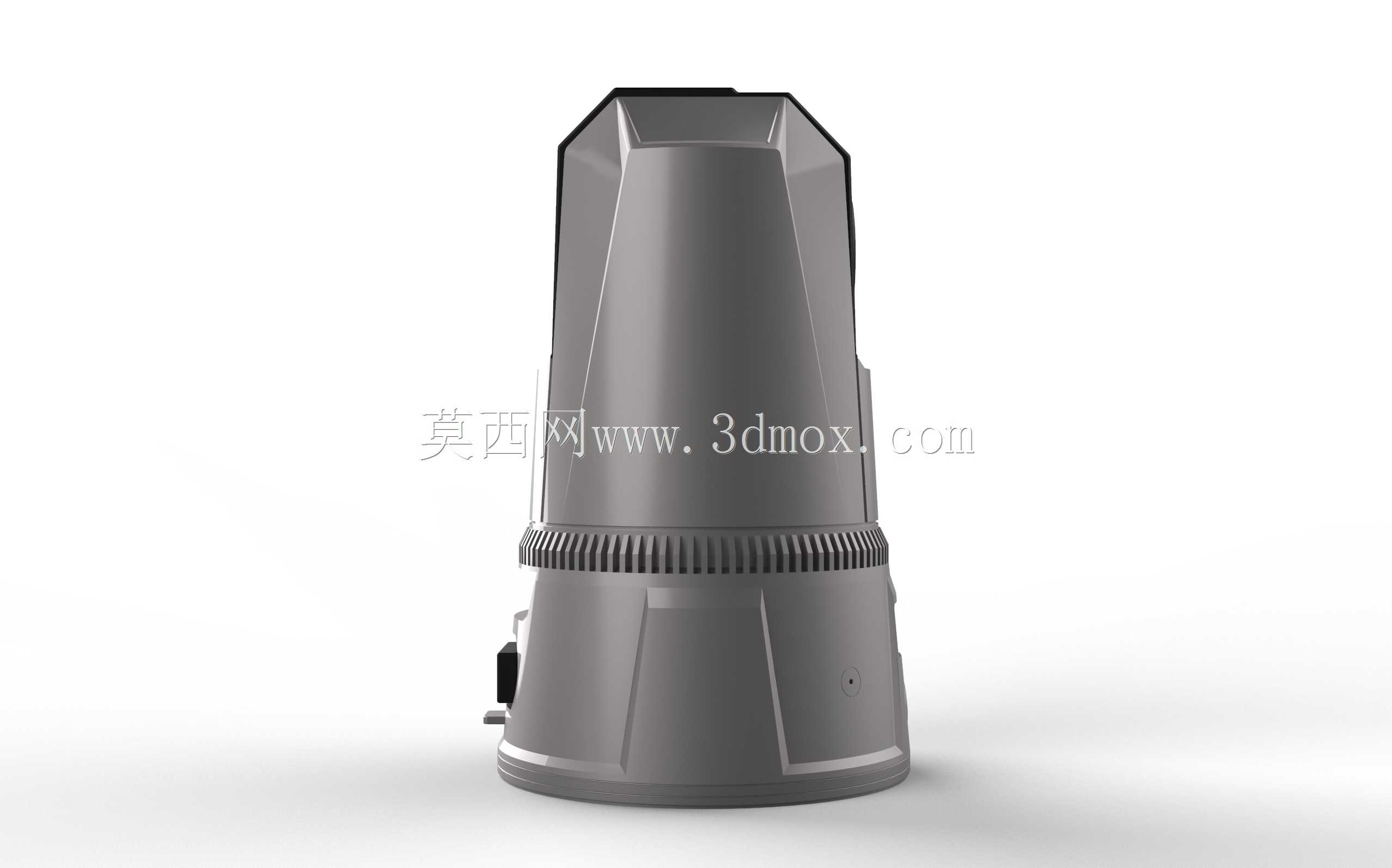

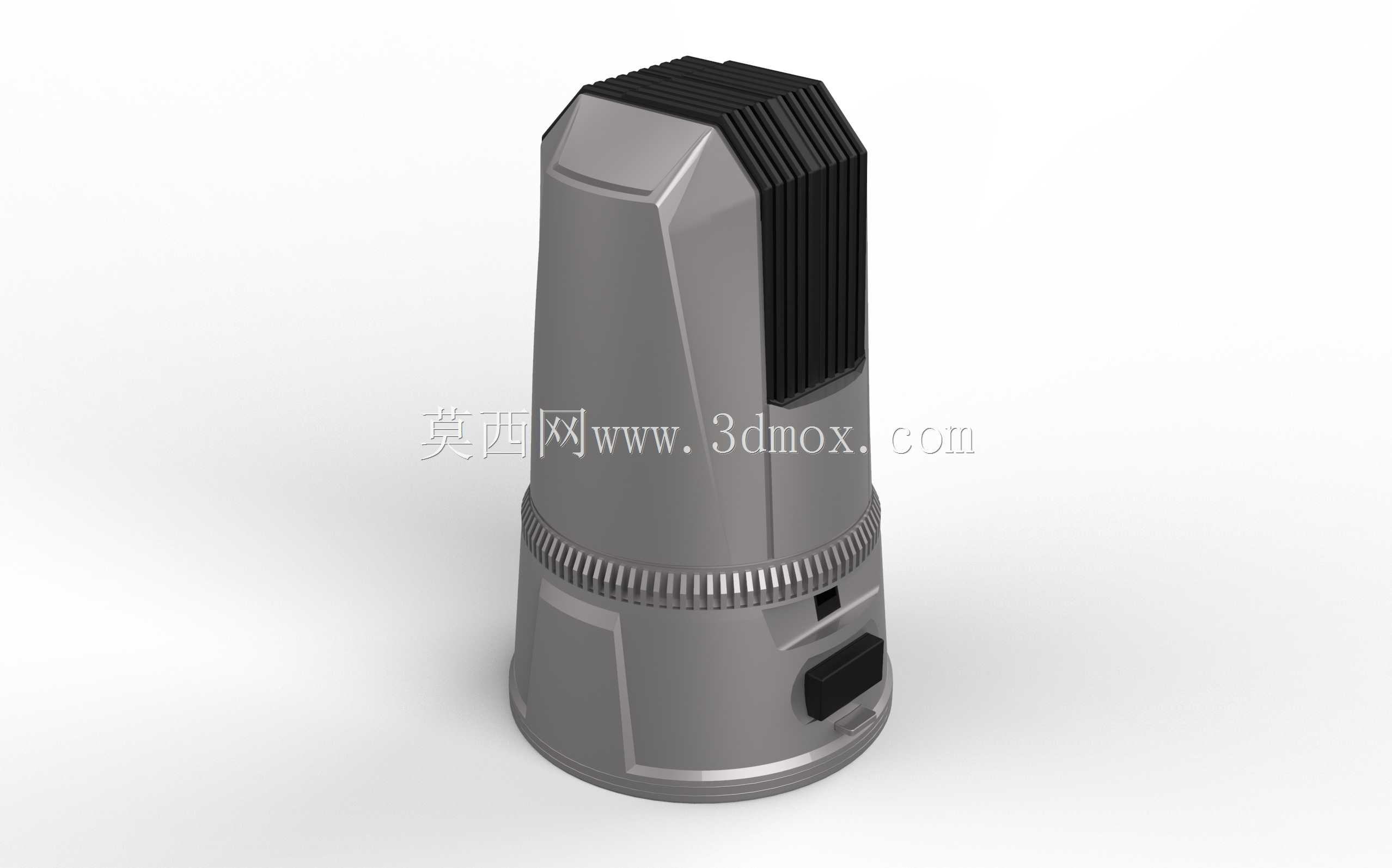

　　镜头外围的黑色结构件集成了红外补光灯阵列，在低光照、无光照的夜间环境下，可自动切换红外补光模式，实现无可见光环境下的清晰画面采集，镜头视窗采用高透耐磨材质，兼顾透光率与户外使用的抗刮擦性能，避免户外沙尘、树枝剐蹭导致视窗模糊影响成像质量。机身中部的散热格栅采用环向密布的细齿结构，在不破坏整机外壳防护性能的前提下，增大了散热面积，能够将内置通讯模块、图像处理模块、电池组工作产生的热量快速导出，保证设备在夏季户外高温环境下长时间连续工作不会出现过热降频、死机的问题。建模过程中参考了厂商公开的外形尺寸参数，对镜头俯仰调节的活动边界做了结构还原，镜头模组可在一定角度范围内上下俯仰调整，满足不同架设高度下的监控视角覆盖需求，整机外壳的拼接缝、

　　按键凸台、接口预留位置都做了对应还原，直线与曲面的过渡处理贴合实际产品的注塑成型工艺特征，虽然部分曲面细节因参考资料限制未做到完全与实物一致，但整体安装边界、外形轮廓、功能部件位置都可满足结构选型、场景搭建、方案演示的使用需求。从安装适配角度来看，该设备底部预留了标准三脚架安装螺孔，除了直接放置在平面上使用，也可快速适配常规摄影三脚架、监控立杆临时夹具，实现高位架设，进一步扩大监控覆盖范围，机身的棱边做了小圆弧倒角处理，既避免了尖锐棱角在搬运过程中磕碰损伤，也符合手持便携设备的人机工程要求，单手握持机身中部即可完成设备转移、位置调整。在实际项目应用中，这类设备常作为固定监控网络的补充节点，在固定监控未覆盖的临时作业面、

　　事故处置核心区快速部署，无需协调布线施工，开机即可完成点位接入，对于三维场景搭建来说，该模型可直接导入安防方案演示场景、临时布控仿真场景中，还原现场设备部署效果，也可作为便携安防设备结构设计的参考原型，核对同类产品的尺寸比例、功能部件布局逻辑。
