八米伸缩式带接收端折叠支腿通讯桅杆

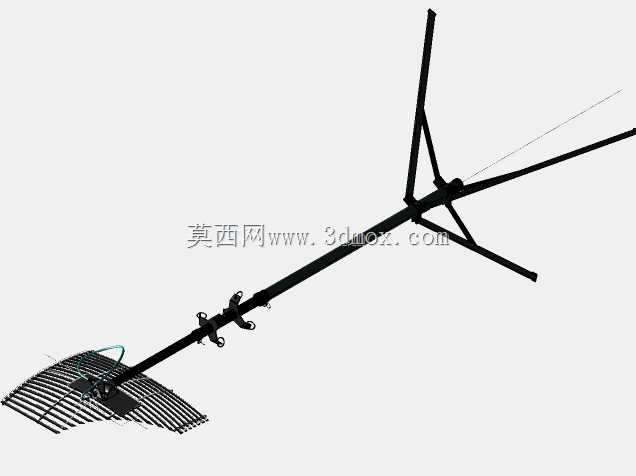

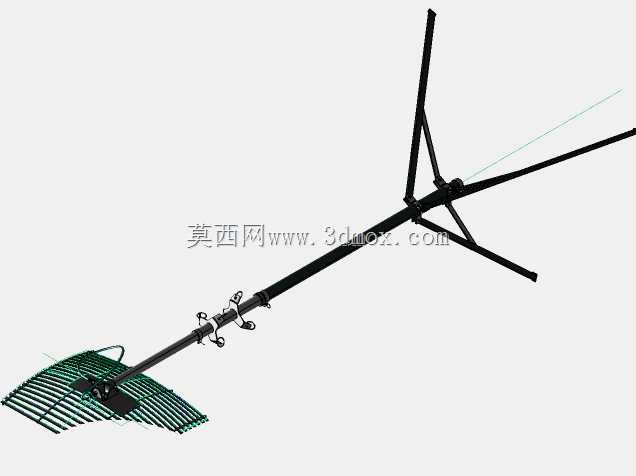

　　在野外临时通讯组网、应急抢险信号覆盖、户外赛事直播信号传输这类需要快速搭建临时信号收发节点的场景中，这类伸缩式通讯桅杆的使用频率极高。不同于固定基站的永久架设结构，这类设备需要满足单人快速部署、收纳后便于车载转运、架设后抗风稳定性达标这几个核心工程需求。从结构设计逻辑来看，整套桅杆采用多段薄壁金属管嵌套的伸缩结构，每段衔接位置都设置了快锁式抱紧机构，展开时逐段拉出后通过锁扣固定，不需要额外辅助工具就能完成8米工作高度的架设，收纳后整体长度可压缩至1.4米以内，能够轻松放入普通工程车的储物舱，甚至可以通过单兵背负完成短距离转运。底部的折叠支腿采用三角支撑布局，三个支腿展开后形成的支撑半径达到1.2米，

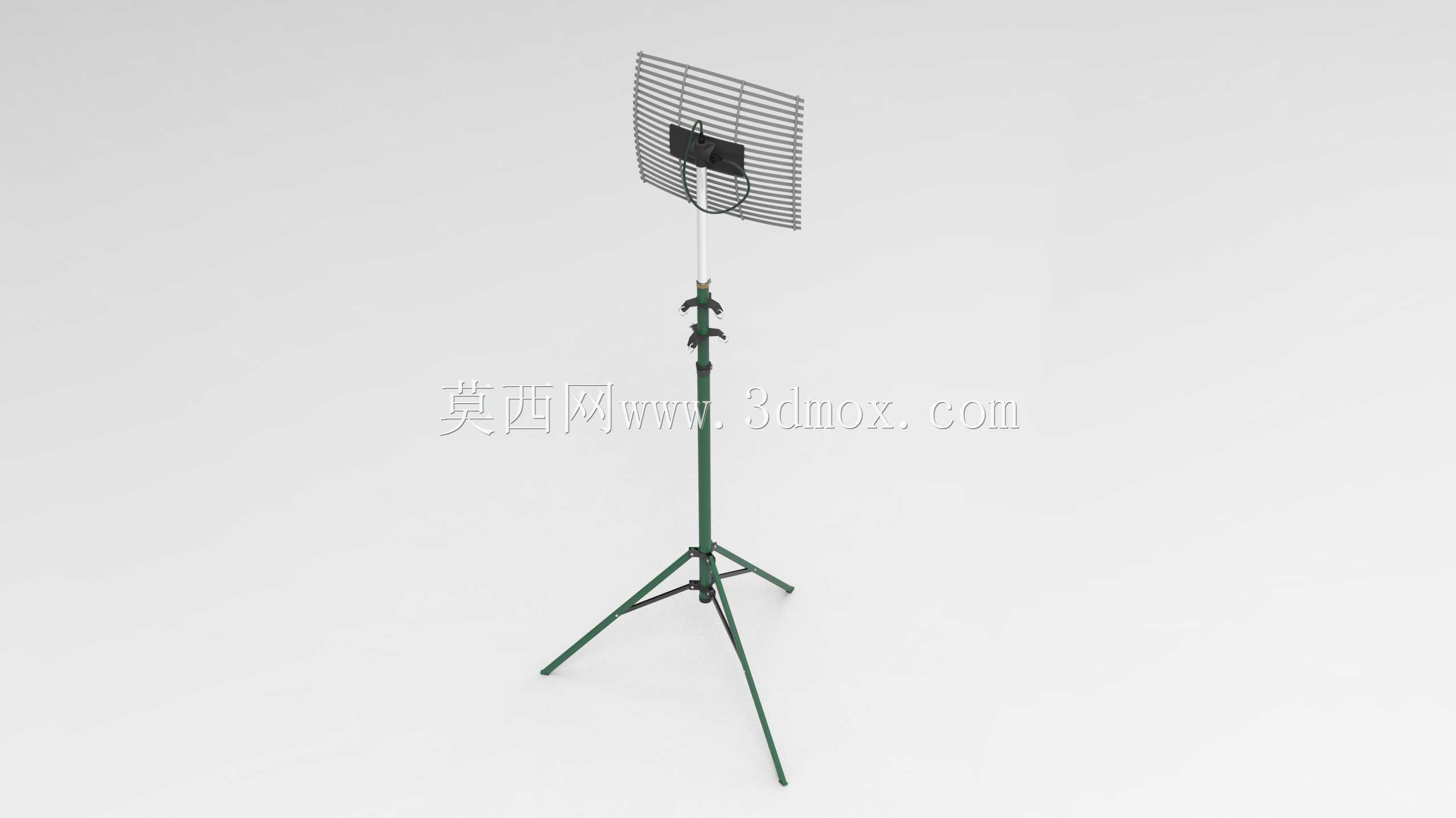

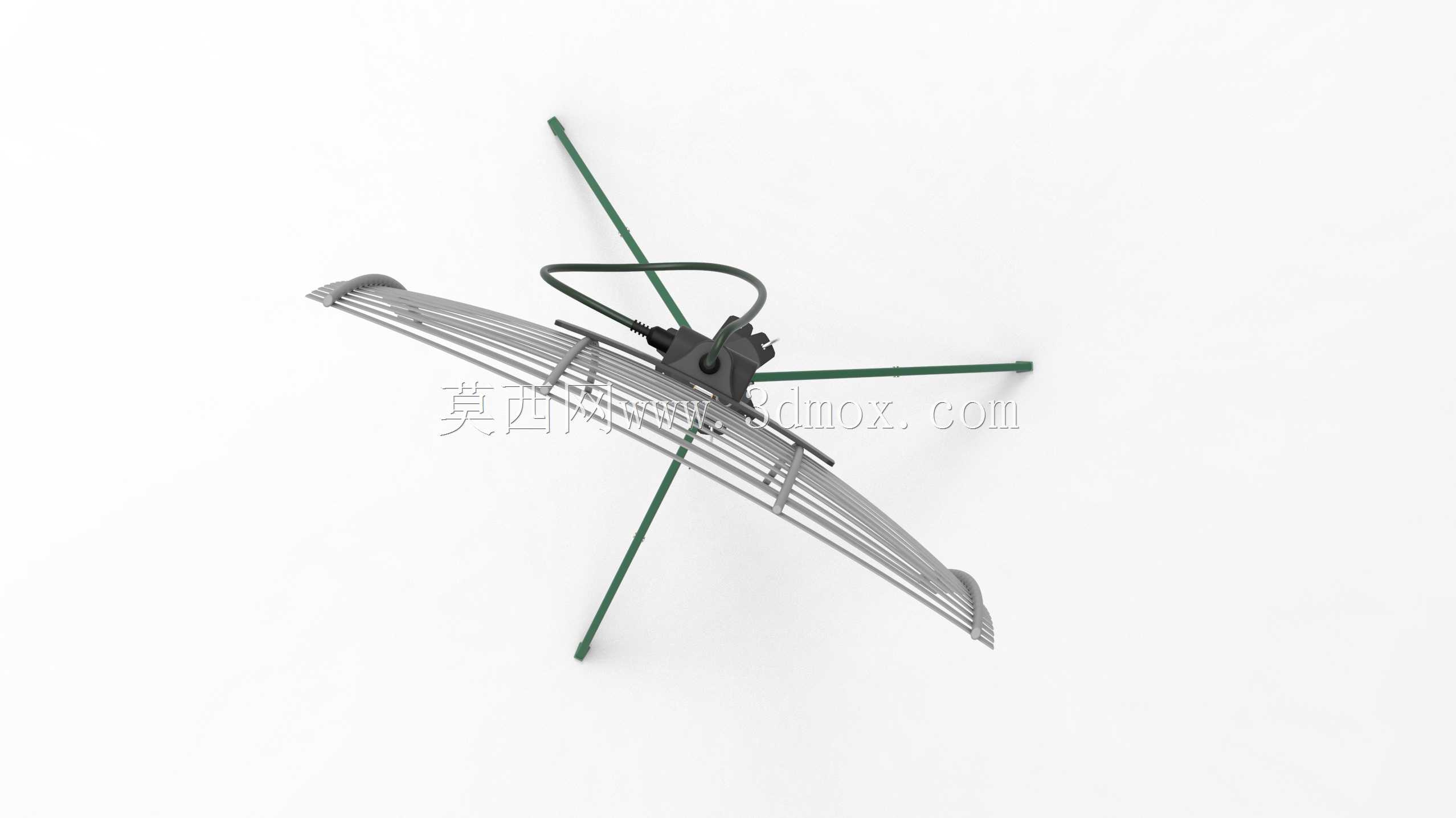

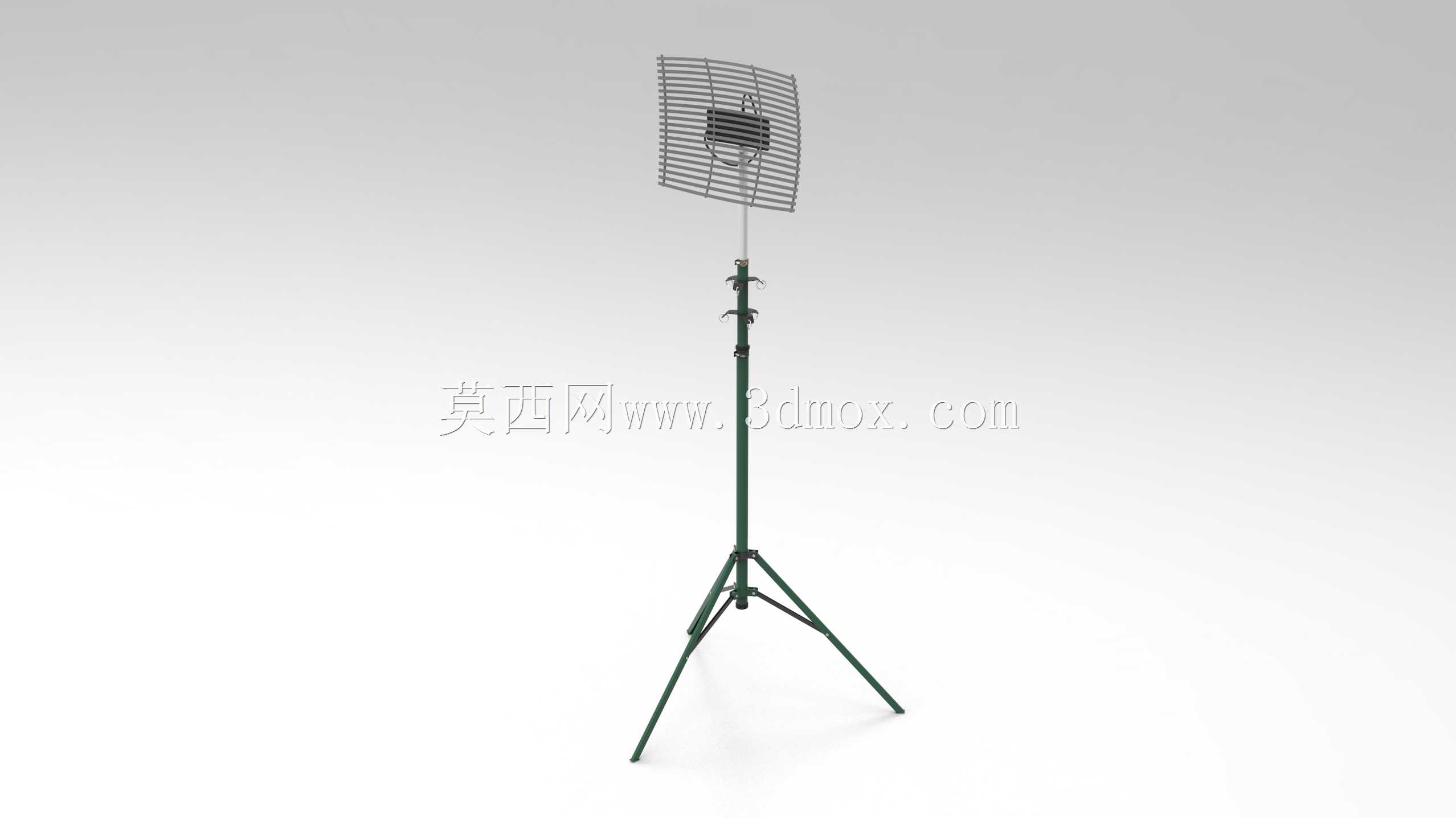

　　每个支腿末端都设计了可调节高度的脚垫，能够在不平整的泥地、碎石坡、硬化路面上完成调平，支腿与主杆的连接位置设置了防脱铰链，展开到位后自动卡入限位槽，避免架设过程中支腿意外滑脱。桅杆顶部的安装平台预留了通用的设备安装孔位，能够适配栅格状定向接收天线、全向信号发射端、小型监视摄像设备等不同载荷，平台与主杆顶端的连接位置设置了角度微调机构，不需要调整整体桅杆的位置就能完成信号接收角度的校准，适配不同方向的信号源对准需求。做这类结构的三维建模时，需要重点考量伸缩段的配合间隙，每段管材的配合公差控制在0.2毫米到0.3毫米之间，间隙过大会导致架设后杆体晃动量超标，影响顶部设备的信号接收精度，

　　间隙过小则会在低温环境下因为管材热胀冷缩出现伸缩卡滞，无法顺利展开或收纳。支腿的铰接位置需要做受力仿真验证，在8米高度挂载5公斤以内设备、承受6级侧风的工况下，铰接点的应力不能超过材料屈服强度的60%，避免长时间受力出现结构变形。主杆体的材质选用高强度铝合金型材，在保证结构刚性的前提下尽可能降低整体自重，整套设备展开后的总重量控制在12公斤以内，单人即可完成全套架设与收纳操作，整个过程耗时不超过8分钟。在安装边界方面，架设时需要确保三个支腿的展开范围内没有凸起障碍物，支腿下方如果是松软土质，需要配套使用地钉将支腿末端固定在地面上，进一步提升抗风能力，桅杆整体的竖直度偏差需要控制在2度以内，否则升到最高高度时顶部的偏移量会过大，

　　不仅影响信号对准精度，还会导致整体重心偏移，存在倾倒风险。这类桅杆的结构设计还兼顾了长期户外使用的耐候性，所有金属连接件都做了阳极氧化或者镀锌防锈处理，锁扣位置的弹簧选用不锈钢材质，避免雨天或者潮湿环境下使用出现锈蚀卡滞，杆体表面做了哑光喷塑处理，不会因为阳光反射影响周边环境，也能降低紫外线长期照射带来的材料老化速度。不同于固定式通讯塔的重载设计，这类便携桅杆的核心设计思路是在满足额定载荷与抗风要求的前提下，尽可能压缩收纳体积、降低整体重量，让设备能够快速抵达各类复杂作业现场，在最短时间内完成信号节点的搭建，填补固定信号网络覆盖不到的区域的通讯需求，不管是山区应急救援时的临时通讯链路搭建，还是郊野工程作业时的现场信号覆盖，或是大型户外活动的临时信号补点，这类伸缩式桅杆都能凭借灵活的部署特性发挥作用。建模过程中还需要还原每一段锁扣的具体结构，包括锁扣的扳动角度、抱紧片的弧度、锁紧后的贴合位置，这些细节直接决定了结构的可实现性，如果只是做外观的拉伸建模，忽略了锁止机构的实际运动行程，后续做结构验证时就会发现锁扣无法完成抱紧动作，整个伸缩结构的功能无法实现。支腿的折叠角度也需要做运动仿真验证，确保收纳时三个支腿能够完全贴合在主杆外壁，不会出现互相干涉的情况，展开时能够顺畅打开到预设的支撑角度，不需要额外的调整就能形成稳定的三角支撑结构。
