粘性介质气动充料上料设备结构

　　这套设备主要面向高粘度液态介质的定量充注、工位转序上料场景，常见于精细化工分装、食品酱料灌装、工业粘胶剂定量供给这类对物料输送精度、防残留特性有明确要求的生产环节，区别于常规的重力自流式上料结构，整套设备依托气动元件作为动力源，无需布设强电动力回路，在有防爆要求的化工类生产车间、挥发性介质作业场景中适配性更强，不会因电气元件打火带来作业安全隐患。

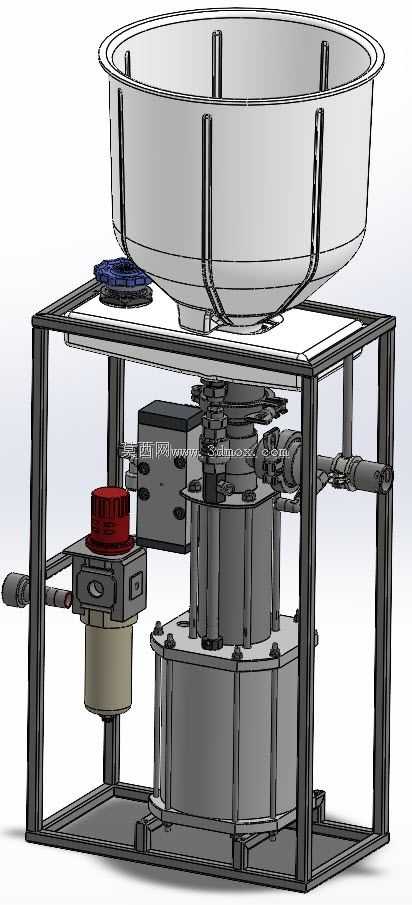

　　从结构布局来看，设备采用方管焊接成型的框架式机架作为承载主体，机架上下层预留了足够的安装操作空间，上层平台固定大容积敞口式储料斗，料斗侧壁增设竖向加强筋结构，避免长期盛装粘性介质时料斗侧壁受物料重力挤压出现形变，料斗底部采用锥面收口设计，锥角角度经过反复校核，既保证粘性物料能够依靠自重向中心出料口汇聚，又不会因锥度过陡导致料斗整体高度过高，抬升设备整体重心影响运行稳定性。料斗与下层驱动计量组件的连接位置设置了密封过渡法兰，避免高粘度介质在输送过程中从衔接缝隙溢出，长期堆积在机架内部造成清洁负担。

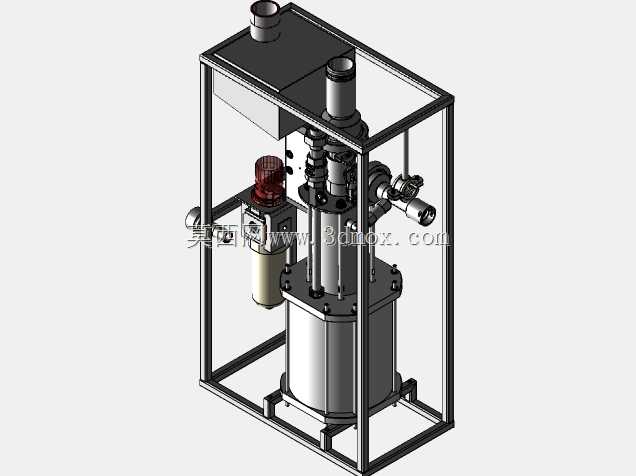

　　下层安装空间内集成了气动动力马达、计量腔体、气路控制阀体以及过滤调压组件，气动马达通过立式安装座固定在机架中层支撑板上，输出轴通过联轴器与计量腔体内的输送转子直连，省去了中间皮带、齿轮传动的冗余结构，既减少了传动环节的动力损耗，也降低了后期运维过程中易损件的更换频次。气路控制组件集中布置在机架侧方的安装板上，所有气路接口采用快插式接头设计，现场布设气路时无需复杂的攻丝、密封缠绕操作，接入压缩空气气源后即可通过调压阀调整供气压力，匹配不同粘度介质的输送转速需求。设备两侧预留了物料输出接口，可根据现场生产线布局选择单侧出料或者双侧同步出料，接口采用标准快装卡盘结构，能够快速对接不同管径的输送管路，适配多规格的充注头、灌装工位。

　　设计过程中针对粘性介质易残留、易挂壁的特性做了多处针对性优化，所有与物料接触的内壁面均做了圆弧过渡处理，不存在直角死角，避免介质长期堆积在边角位置出现固化、变质问题，影响后续输送物料的品质。计量腔体的转子与腔体内壁的配合间隙控制在合理范围内，既保证转动过程中不会出现卡滞，又能依靠转子与腔壁的密封容腔实现定量输送，避免粘性介质回流影响计量精度。机架底部预留了地脚螺栓安装孔，同时也可根据需求加装脚轮组件，方便在车间内不同工位之间转场移动，设备整体的安装边界控制在常规生产线工位的允许尺寸范围内，上层料斗的敞口高度匹配人工倒料、或者上游管路自动补料的操作高度，不需要额外增设过高的操作平台，减少现场安装的配套成本。

　　设备运行时，压缩空气经过滤调压组件去除水汽、杂质后送入气动马达，驱动计量转子匀速转动，将料斗内落下的粘性介质带入容腔后随着转子转动从出料口压出，通过调整供气压力即可改变马达转速，进而调整单位时间内的物料输送量，整套结构没有复杂的电气控制回路，故障点少，对运维人员的技术要求更低，适合中小批量生产的车间做粘性介质的充注、上料使用。在三维建模过程中，所有结构件的安装孔位、配合公差都按照实际加工要求做了对应约束，焊接机架的焊道位置、型材拼接方式也完全符合实际焊接工艺要求，不存在无法落地加工的理想化结构，气动元件的安装尺寸完全参照市面通用标准元件的样本参数绘制，建模完成后可直接导出工程图用于生产加工，也可作为同类粘性介质输送设备的设计参考模板，根据具体的产能需求、介质特性调整料斗容积、计量腔体尺寸即可快速衍生出不同规格的适配机型。
