影视拍摄设备用Tilta QRTP快装手柄结构

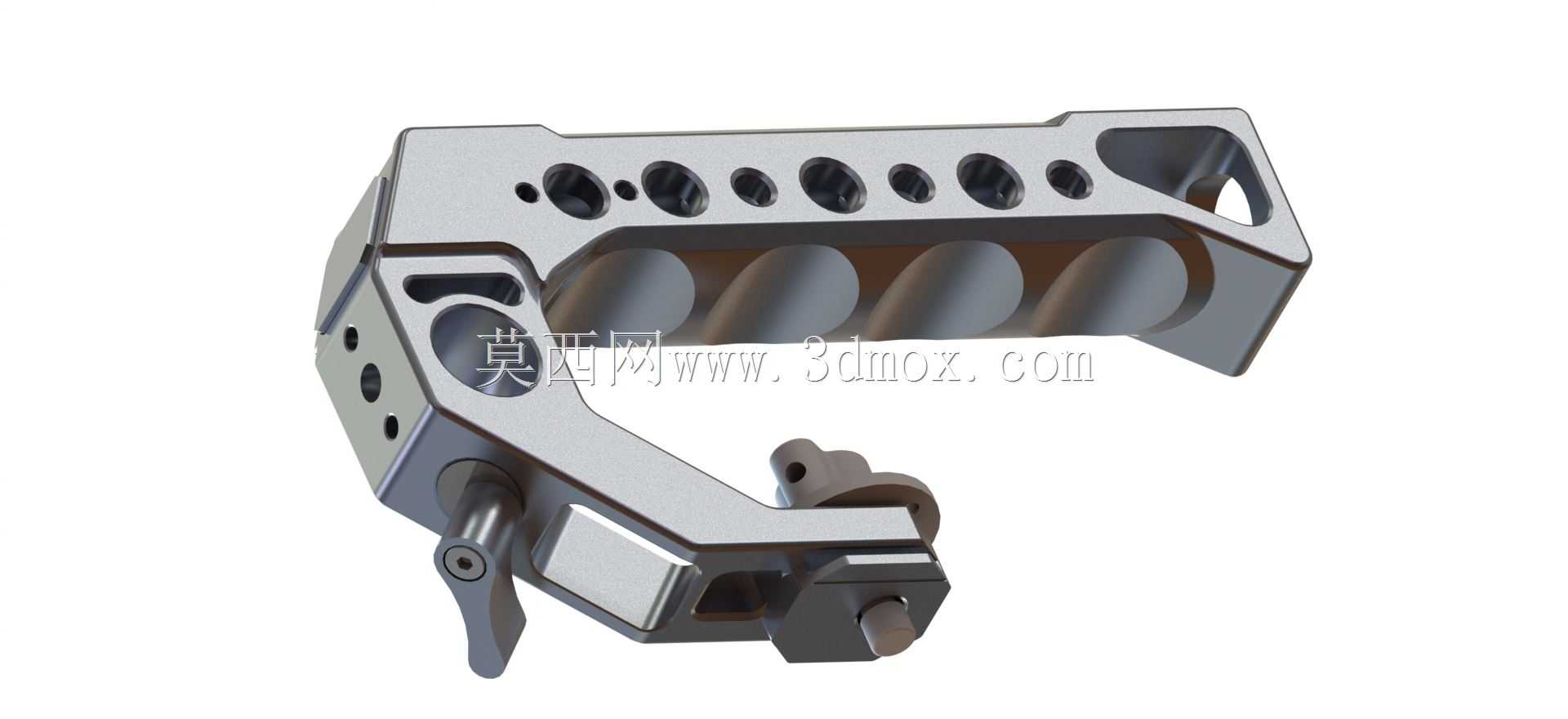

　　在影视拍摄现场的手持跟拍、低角度机位架设、肩扛移动拍摄场景中，配套摄影机架的握持手柄是直接影响拍摄稳定性与操作效率的核心接触部件，这款Tilta QRTP手柄正是针对专业摄影器材的快装握持需求完成的反向结构设计，适配主流专业摄影机、摄像套件的外接扩展接口。从实际使用场景来看，该手柄主要承担两个核心功能：一是为操作人员提供符合人体工学的握持受力点，在长时间手持移动拍摄时分散设备重量对手腕的压力，避免长时间握持产生的疲劳感；二是通过快装结构实现手柄与机架的快速拆装，无需额外工具即可完成安装位置调整、配件快速切换，适配不同拍摄场景下的机位调整需求。

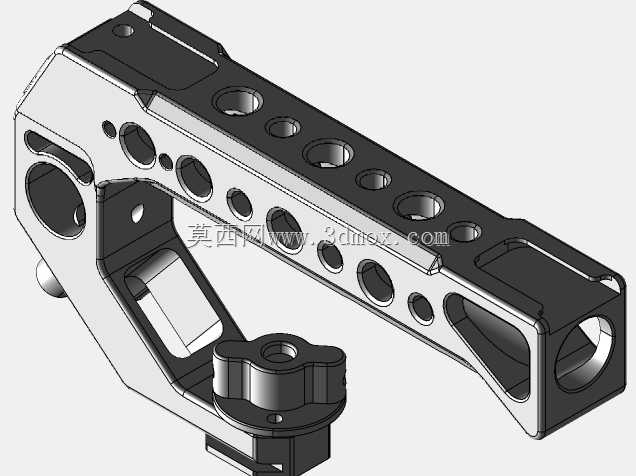

　　从结构设计思路来看，整个手柄采用一体化镂空框架式结构，主体受力区域采用等强度设计思路，在保证结构刚性满足承重要求的前提下，通过多处规则排列的圆孔、弧形镂空槽去除非受力区域的多余材料，既降低了手柄自身重量，也避免了实心结构带来的笨重感，同时镂空区域也可作为辅助绑带孔、线材走线通道使用，适配拍摄时的线材整理、辅助固定需求。手柄的握持区域做了圆弧过渡处理，边缘全部做了倒角去毛刺设计，贴合手掌握持时的接触曲面，不会出现硌手的问题，即使长时间握持也能保持较好的操作手感。

　　快装锁紧机构设置在手柄与机架连接的端部，采用偏心锁紧扳手结构，扳动扳手即可驱动内部锁紧销完成与机架扩展槽的锁止与释放，锁紧状态下配合端面的定位凸台，可保证手柄与机架连接无旷量，承受大负载拍摄时也不会出现松动移位的问题；锁紧扳手的操作力经过调校，单手即可完成扳动操作，无需借助额外工具，在拍摄现场可快速完成手柄的拆装、位置调整，适配不同拍摄角度下的握持需求。手柄侧面预留了多个标准螺纹扩展孔，可外接监视器、无线图传、补光灯等小型拍摄配件，扩展拍摄时的配件挂载能力，无需额外增加扩展附件。

　　从安装边界尺寸来看，该手柄整体采用L型框架结构，横向连接段的宽度适配主流摄影器材15mm、19mm扩展管夹的安装间距，连接端的快装接口尺寸匹配Tilta系列摄影套件的标准快装槽，安装后手柄的握持部分突出机架侧面的距离经过测算，既保证手掌有充足的握持空间，也不会因为突出过多导致设备在狭窄空间拍摄时出现磕碰、剐蹭的问题；整体结构的壁厚经过受力校核，在承受整套摄影设备最大12kg的负载时，结构变形量控制在0.1mm以内，不会因为受力变形影响锁紧精度与握持稳定性。

　　在细节设计上，手柄表面采用硬质阳极氧化处理，既提升了表面的耐磨性能，在频繁拆装、握持使用时不易出现划痕，也能在户外拍摄的复杂环境下起到防腐蚀、防汗渍侵蚀的作用，延长配件的使用寿命；所有活动连接部位都做了间隙配合调校，锁紧扳手的转动无卡顿，锁紧销的伸缩顺畅无卡滞，长期使用也不会出现松旷的问题。手柄上的多个镂空孔除了减重作用外，也可作为冷靴接口的备用安装位、安全绳挂孔使用，在高空拍摄、特殊场景拍摄时可通过安全绳将手柄与机架做二次固定，避免设备坠落的风险。

　　从实际适配性来看，该手柄不仅可搭配同系列的摄影机架使用，也可通过转接件适配其他品牌的专业摄影套件，快装结构的锁紧行程做了通用化设计，可兼容不同公差范围的机架安装槽，不会出现因为加工公差导致锁不紧或者装不上的问题；握持区域的曲面设计兼顾了不同手型的握持需求，无论是手掌较大的男性操作人员还是手型较小的女性操作人员，都能找到舒适的握持位置，在移动跟拍、摇移拍摄时可稳定控制设备的移动轨迹，保证拍摄画面的稳定性。
