楼宇外墙施工攀爬用焊接支撑架构

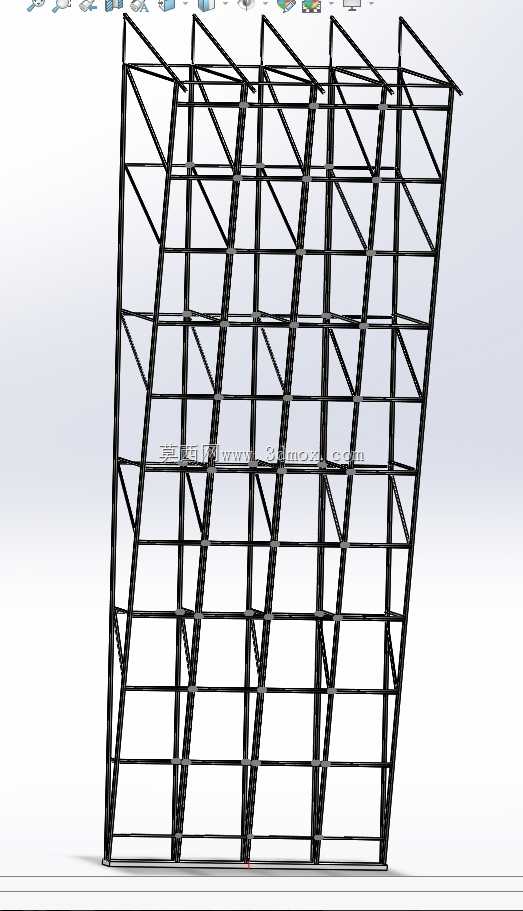

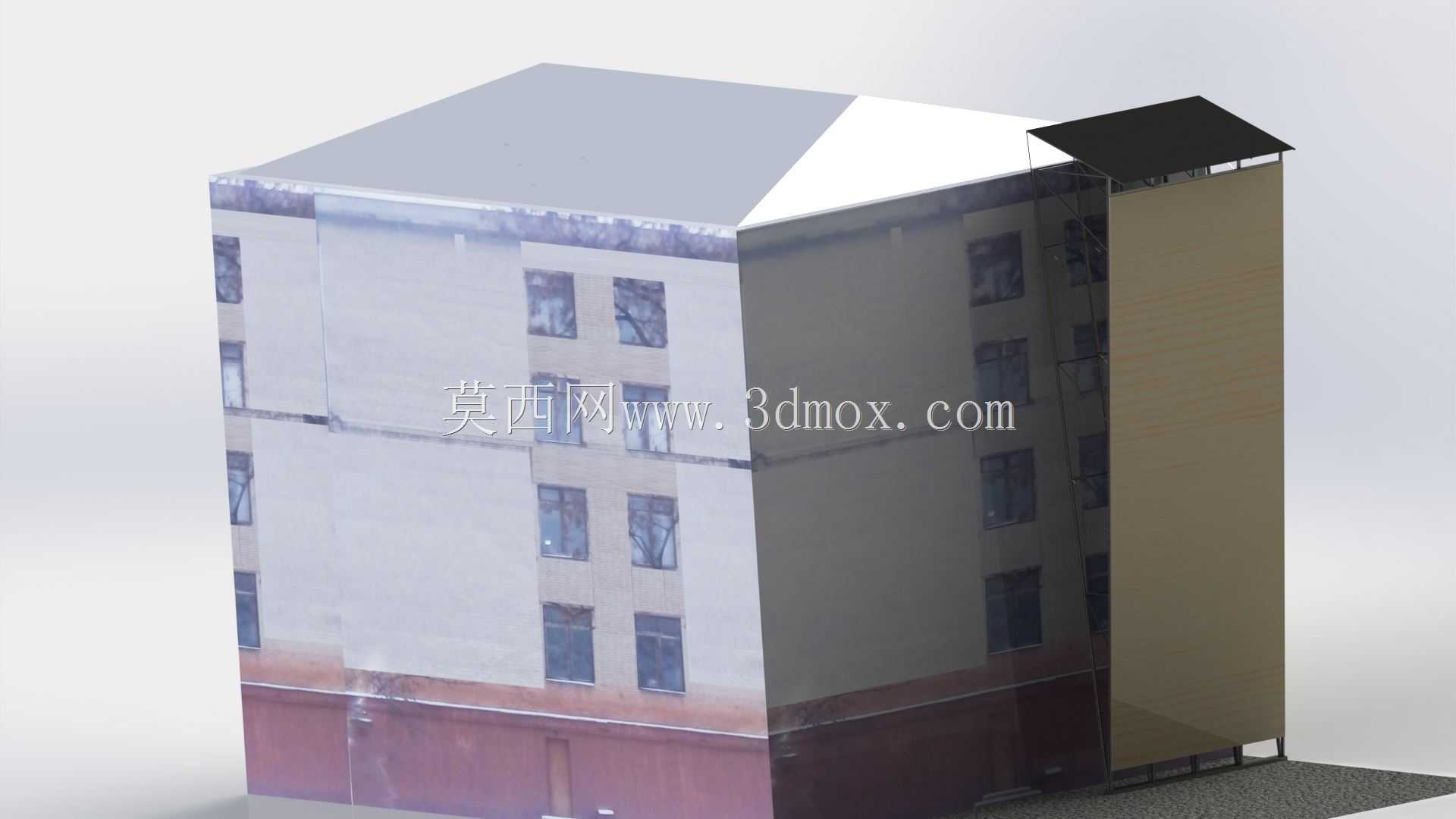

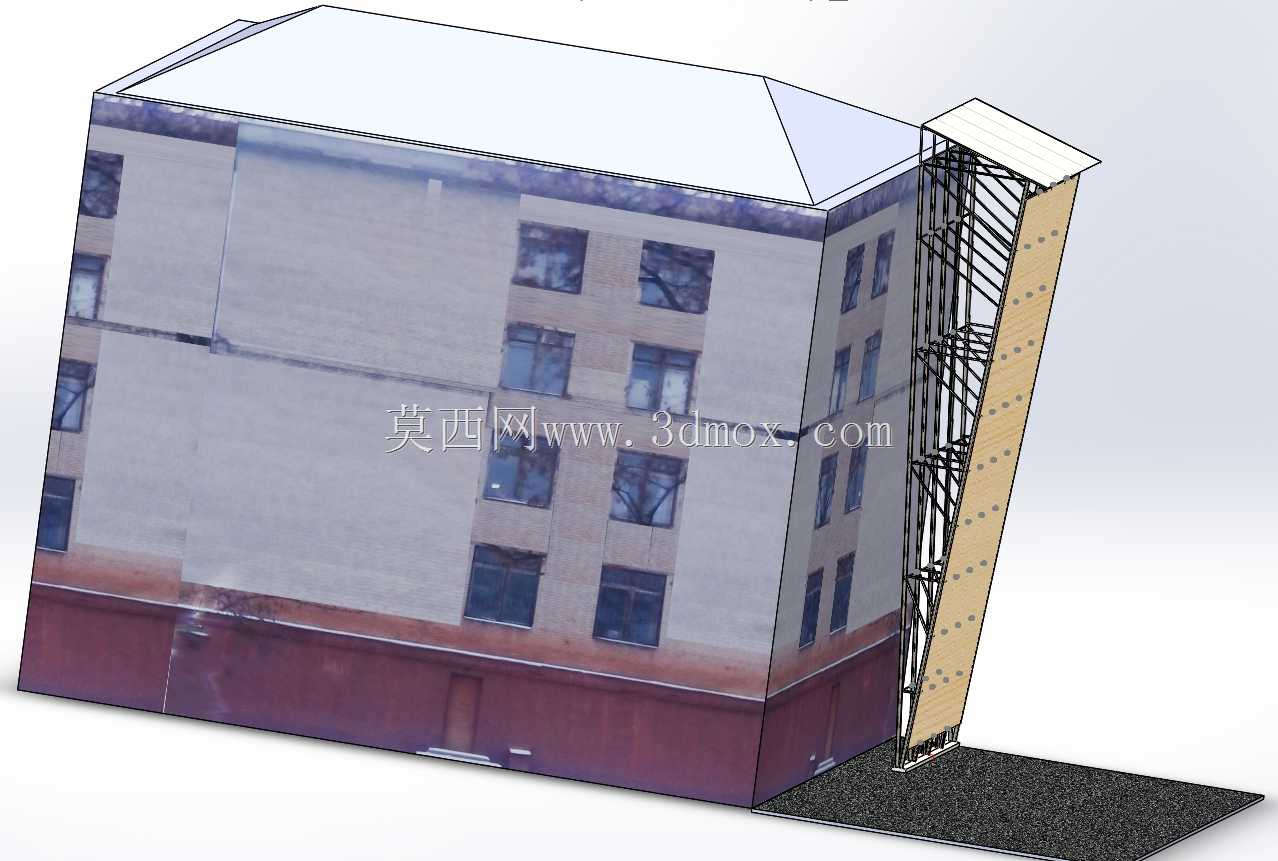

　　这类焊接支撑架构主要服务于多层楼宇外墙的高空作业场景，常见于外墙翻新、管线布设、外立面检修、空调外机安装等需要作业人员沿建筑立面垂直移动的施工环节，区别于常规附着式升降脚手架的整层防护属性，这类支架属于轻量化的定点作业支撑结构，适配小范围、短周期的高空作业需求，不需要大规模搭设架体，能够快速完成布设与拆除，大幅降低零散高空作业的架体搭设成本。从结构功能来看，整套支架采用全焊接成型的框架式结构，主体受力构件选用矩形钢管拼焊而成，整体分为贴墙固定段、垂直导向段、顶部遮护段三个核心部分，贴墙固定段通过膨胀螺栓与建筑外墙的结构梁、构造柱位置做刚性连接，每间隔1.2米设置一处连接点位，

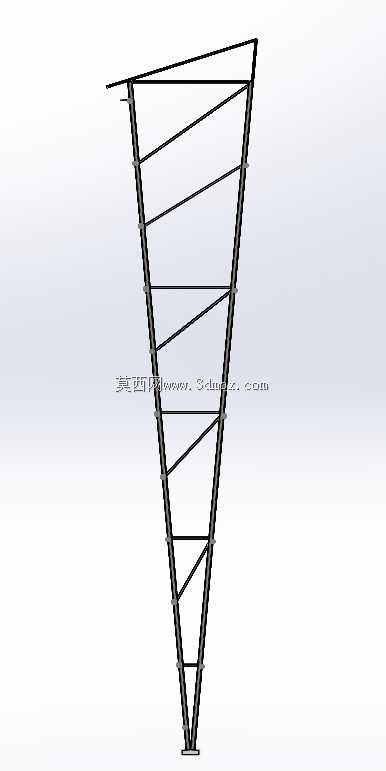

　　确保架体与建筑主体的连接强度能够承受作业人员携带工具攀爬时的动载荷，垂直导向段采用双立柱平行排布的结构形式，立柱内侧预留作业人员攀爬的脚踏间隙，同时配套设置防坠器的挂接轨道，作业人员攀爬过程中可将安全绳自锁器直接卡入轨道内，一旦出现失足滑落情况能够在0.2米的滑移距离内完成锁止，避免高空坠落风险。顶部遮护段采用斜顶式焊接框架，外铺薄钢板做挡护，主要作用是避免高空坠物直接砸到下方作业区域，同时也能在小雨天气为作业面提供临时遮护，减少突发天气对施工进度的影响。在设计思路上，整套结构优先考虑焊接工艺的落地性，所有拼接节点均采用满焊处理，焊脚高度不低于较薄焊件厚度的0.8倍，焊接完成后整体做抛丸除锈处理，再喷涂防锈底漆与面漆，

　　适配户外露天作业的耐腐蚀需求，结构计算时按照同时承载2名作业人员加总重量不超过80kg的随身工具做载荷校核，整体安全系数取3.5，满足高空作业工装的安全规范要求。尺寸边界方面，整套支架的贴墙固定段总宽度为1.2米，垂直导向段的总高度可根据作业楼层高度做模块化拼接，单节标准段高度为3米，现场可通过法兰连接的方式接长，最高适配6层总高度不超过18米的楼宇作业需求，支架整体向外悬挑的距离为0.8米，既预留了足够的作业操作空间，也不会因为悬挑过长导致受力端弯矩过大，安装时需要保证贴墙面与建筑外墙的贴合间隙不超过5mm，避免连接螺栓受剪时出现附加应力，所有外露的焊接端面都做打磨倒角处理，避免划伤作业人员的安全绳或者防护服。实际使用过程中，

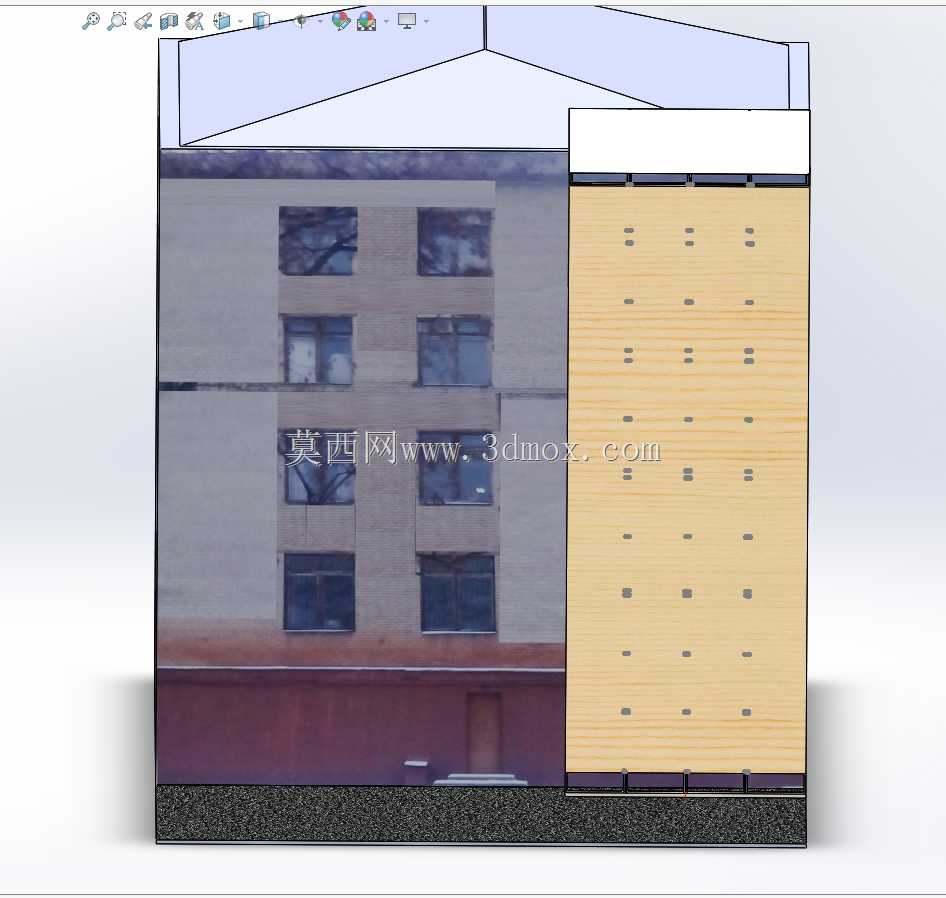

　　这类支架不需要在建筑结构上预留预埋点位，直接通过后置膨胀螺栓即可完成固定，安装一组支架的时间仅需2名工人配合耗时40分钟左右，拆除后可转运至其他作业点位重复使用，相比传统的扣件式钢管脚手架，在零散高空作业场景下的材料损耗、人工成本都能降低60%以上，同时架体的整体重量更轻，不会对老旧建筑的外墙结构造成额外载荷压力，尤其适配建成年限较长、外墙承重能力有限的老旧小区改造作业场景。结构细节上，垂直导向段的脚踏位置采用花纹钢板焊接做防滑处理，每级脚踏的间距设置为300mm，符合成年人攀爬的步幅习惯，避免步距过大导致攀爬时体力消耗过快，支架底部设置可调节的支撑脚，能够适应建筑外墙底部不平整的地面情况，保证架体安装后的垂直度偏差不超过千分之一，避免攀爬过程中出现架体晃动的问题。
