航模用4x4规格螺旋桨叶片结构设计

　　这款螺旋桨叶片主要适配小型固定翼航模、微型穿越机这类低空小型飞行器的动力输出需求，在航模飞行过程中，叶片通过高速旋转切割空气产生轴向推力，克服飞行器自身重力与飞行过程中的空气阻力，为整机提供爬升、平飞、机动动作所需的动力来源。日常应用场景覆盖休闲航模飞行、青少年航模竞赛训练、小型航拍无人机动力改装等多个领域，这类小尺寸螺旋桨对动平衡精度要求较高，一旦叶片型面偏差过大，高速旋转时会产生明显振动，轻则影响飞行稳定性，重则导致电机轴磨损、机身结构共振损坏。

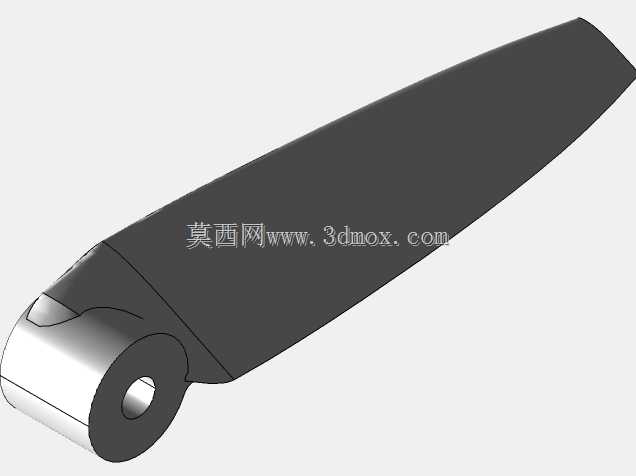

　　从结构设计角度来看，该叶片采用翼型截面渐变设计，从根部到叶尖的弦长逐步收窄，翼型厚度也随半径增大逐步减小，这种设计能够匹配不同旋转半径处的线速度差异——靠近根部的位置旋转线速度低，需要更大的弦长与安装角来保证足够的推力输出，靠近叶尖的位置线速度高，收窄弦长、减薄翼型能够降低高速旋转时的空气阻力，同时减少叶尖涡流带来的能量损耗。叶片根部设计有一体化的安装轴套，轴套内孔为标准圆形通孔，能够直接适配常用的微型航模电机输出轴，轴套侧面预留的平面结构可配合顶丝完成锁紧固定，避免高速旋转时叶片与电机轴出现相对滑动，安装时只需保证叶片安装面与电机轴垂直，锁紧顶丝后即可完成装配，不需要额外的转接配件。

　　尺寸边界上，该款螺旋桨的公称规格为4x4，即螺旋桨直径为4英寸，螺距为4英寸，整体安装后旋转直径控制在101.6mm，单只叶片的轴向投影宽度最大处位于靠近根部1/3半径位置，约为18mm，叶尖位置的弦长收窄至6mm左右，安装轴套的内孔直径适配2mm标准微型电机轴，轴套外径为8mm，轴向长度为6mm，这个尺寸边界能够适配绝大多数1103、1104规格的微型航模无刷电机，安装后不会与航模机身、机翼结构产生运动干涉，在设计整机结构时，只需保证电机安装座前方预留至少12mm的径向空间、55mm的旋转半径空间，即可满足该叶片的安装与运动需求。

　　设计过程中需要重点考量叶片的刚度与重量平衡，这款叶片采用等强度变截面设计，叶片内部从根部到叶尖的壁厚逐步减薄，根部位置壁厚达到2.5mm，保证与轴套连接位置的结构强度，能够承受电机急加速、急减速时的扭矩冲击，避免叶片根部出现断裂失效；叶尖位置壁厚控制在0.8mm，在保证足够结构刚度的前提下尽可能降低叶片整体重量，减少旋转时的转动惯量，提升电机的响应速度。叶片的表面型面采用光滑过渡设计，没有明显的棱角与台阶，能够降低空气摩擦阻力，提升动力转换效率，实际测试中，搭配适配的KV值电机，该叶片能够产生最高约120g的静推力，能够满足起飞重量在100g以内的微型航模的动力需求。

　　在实际选型应用中，需要注意该叶片的旋转方向匹配，这类螺旋桨分正桨与反桨两种规格，分别适配多旋翼飞行器的正反电机位置，固定翼航模则需要根据电机的转向选择对应方向的桨叶，避免装反后产生反向推力。同时叶片的安装角在设计时已经做了固定预设，不需要用户额外调整，装配时只需保证两片桨叶（若为双叶桨）的安装角度一致，即可保证基本的动平衡性能，如果对振动控制有更高要求，还可以在装配后做简单的动平衡调校，在较轻的一侧叶尖位置粘贴少量平衡胶，进一步降低高速旋转时的振动水平。

　　从结构建模的角度来看，这类螺旋桨的建模难点在于翼型曲线的顺滑过渡与根部轴套的融合处理，建模时需要先根据不同半径位置的翼型坐标绘制多个截面草图，再通过放样命令生成叶片的基础曲面，之后对根部与轴套的连接位置做圆角过渡处理，避免应力集中，最后抽壳生成薄壁实体结构，建模过程中需要不断检查各个截面的扭转角是否符合螺距设计要求，保证螺旋桨旋转一周时理论前进距离与公称螺距一致，避免出现螺距偏差导致的推力不足、效率下降问题。
