EPS废料自制手抛滑翔机结构设计

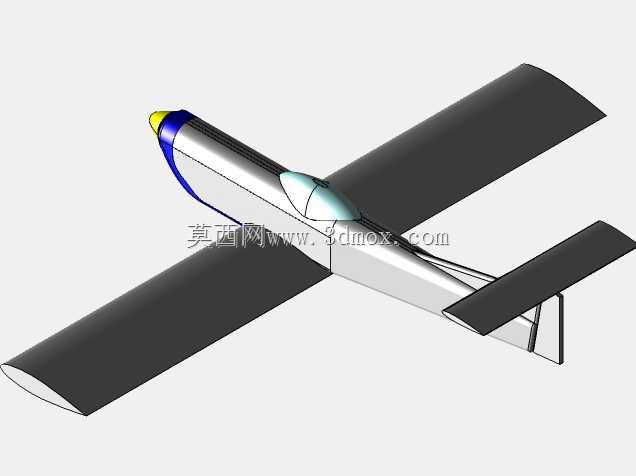

　　一方面是为了适配EPS泡沫板材的切割特性，用普通热线切割设备就能快速完成机身加工，不需要定制复杂的成型模具，加工门槛极低；另一方面矩形截面的机身粘接定位难度小，机翼、尾翼与机身的对接不需要额外制作定位工装，涂胶后靠直角靠尺就能保证装配精度，非常适合小批量手工制作或者个人DIY场景。机头位置设计了分段式配重安装位，最前端的黄色端盖为可拆卸结构，可根据实际飞行状态调整配重块的重量，用来匹配整机的重心位置——常规无动力手抛状态下，重心控制在机翼弦长30%左右的位置即可获得最佳滑翔稳定性，若后续加装遥控舵机、动力电机等组件，可通过调整机头配重来抵消新增设备的重量，无需大幅修改机身主体结构。座舱位置采用半透明流线型整流罩设计，这款滑翔机的设计初衷是利用生产环节剩余的EPS边角料搭配少量EPP泡沫完成制作，全程无需开模或复杂加工设备，既解决了工业废料处置的问题，也能作为低成本的航空科普教具、休闲玩具使用，同时预留了RC遥控改装的接口，可拓展为特技飞行航模，适配青少年航空科普教学、户外休闲运动、航模入门练习等多个场景。从结构设计逻辑来看，整机采用常规高单翼布局，机翼选用大相对厚度的平凸翼型，这种翼型在低速飞行状态下升阻比表现优异，失速速度低，即便没有动力输入，仅靠手掷的初始动能也能获得较长的滑翔距离，对于手抛类无动力飞行器来说，这种翼型选择能大幅降低对投掷力度、投掷角度的要求，普通使用者无需专业训练就能完成平稳起飞。机身主体采用矩形截面设计，

　　一方面是为了优化机身前段的气动外形，减少飞行过程中的压差阻力，另一方面整流罩下方预留了足够的设备安装空间，改装RC版本时可将接收机、舵机、电池等组件收纳在这个舱段内，不会破坏整机的气动外形。尾翼组采用常规平尾加垂尾的布局，平尾与垂尾均为平板式结构，选用密度稍高的EPP泡沫制作，相比EPS材料，EPP的抗冲击韧性更好，在降落碰撞或者误撞障碍物时不容易出现断裂、掉块的问题，能大幅提升整机的耐摔性能；尾翼与机身的对接采用插接加粘接的固定方式，平尾保持与机翼的安装角差，保证滑翔过程中整机的纵向稳定性，垂尾则保持垂直于机身水平面，避免飞行过程中出现偏航滚转的问题。机翼与机身的对接位置设计了嵌入式定位槽，机翼安装时可直接卡入机身的定位槽内，

　　涂胶固定后能保证机翼的安装角左右对称，不会出现机翼上反角不一致、安装角偏差的问题；机翼两端做了切尖处理，减少翼尖涡流带来的诱导阻力，进一步提升滑翔距离。整机的所有外露棱边都做了圆角过渡处理，既避免泡沫材料的锐边在使用过程中划伤使用者，也能减少棱角带来的气动阻力。从安装边界来看，整机尺寸适配单人手持投掷的需求，翼展控制在单臂展开可轻松握持的范围内，机身长度与翼展的比例保持在1:1.5左右，既保证滑翔过程中的航向稳定性，也不会因为尺寸过大导致携带不便。改装RC版本时，可在机翼后缘预留副翼舵面的切割位置，平尾位置预留升降舵面，配合小型电磁舵机就能完成特技飞行动作，包括横滚、筋斗、低空通场等，机身内部的走线槽在初始设计时就已预留，

　　改装时不需要额外破坏机身结构，仅需在对应位置开出舵机安装孔即可。材料选择上，主体结构采用密度15-20kg/m³的EPS泡沫，这种材料重量轻、易切割，成本极低，非常适合作为无动力滑翔机的主体材料；受力较大的机头配重位置、尾翼衔接位置搭配30kg/m³密度的EPP泡沫，提升抗冲击性能；粘接采用普通泡沫专用胶即可，不会腐蚀泡沫基材，粘接强度满足日常飞行、降落的受力需求。实际使用过程中，无动力状态下在开阔草坪场地，以水平10度左右仰角投掷，滑翔距离可达数十米，飞行姿态平稳，即便遇到轻微的乱流也能自动恢复平稳状态，非常适合作为青少年航空科普的实操教具，让参与者能亲手完成泡沫切割、粘接、配重调整的全流程，直观理解固定翼飞行器的升力原理、重心控制、气动布局等基础知识；改装遥控版本后，可作为入门级航模练习机，由于泡沫材料成本极低，碰撞损坏后维修成本极低，适合新手练习基础飞行动作，不用担心炸机带来的高额维修成本。
