亿纬锂能方形磷酸铁锂动力电芯结构

　　做储能PACK和低速电动车动力总成结构设计快八年，手里过的方形铝壳电芯方案没有一百也有八十，这次拆解还原的这款105Ah磷酸铁锂电芯，是目前户用储能、低速四轮车、通信后备电源领域应用占比极高的一款通用规格，很多集成商做标准模组的时候都会优先选这个尺寸的电芯做基准，适配性比同容量段的其他规格好太多。

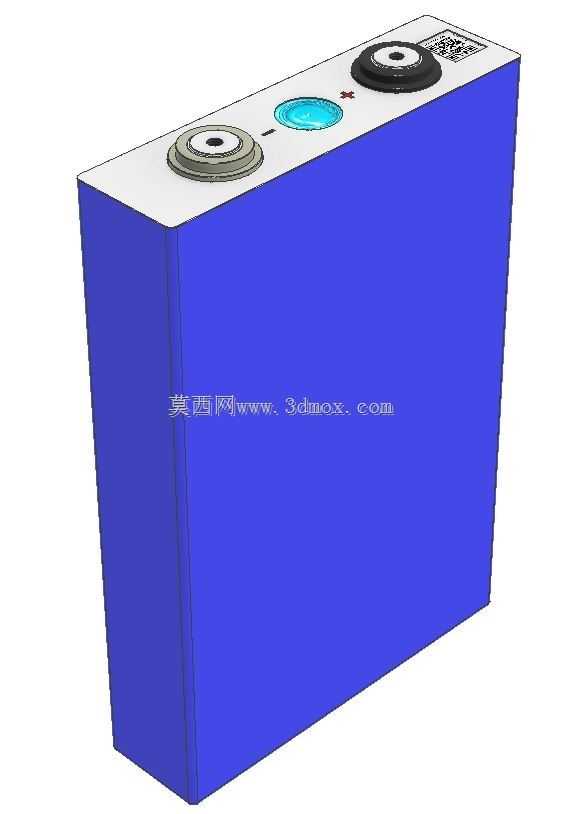

　　先从实际安装边界说，这款电芯采用方形硬壳封装，主体外壳为深蓝色喷塑铝壳，铝壳厚度控制在0.8mm，兼顾结构强度和重量控制，整体外形是规整的长方体，顶面为绝缘封装盖板，没有突出的异形结构，做模组堆叠的时候，电芯之间可以直接贴合布置，只需要在相邻电芯之间垫1mm厚度的环氧绝缘板就能满足绝缘要求，不需要额外预留避让空间，空间利用率能做到92%以上，比软包电芯的模组空间利用率高近10个点。顶面的极柱采用对称式布局，两个圆形极柱分别布置在盖板长度方向的两端，极柱端面为平整的镀镍铜面，不管是用激光焊接汇流排，还是用锁螺丝的方式连接铜排，都有足够的操作空间，不会出现极柱间距过小导致焊接干涉或者扳手操作空间不足的问题。盖板中间位置设置了圆形的防爆阀，防爆阀的开启压力经过精准标定，当电芯内部因为异常工况产生过量气体、压力达到阈值时，防爆阀会定向开启泄压，避免电芯发生爆裂，做PACK结构设计的时候，防爆阀对应的位置必须预留泄压通道，不能被结构件遮挡，这是安全设计里的硬性要求，我之前见过不少新手做结构的时候把梁压在防爆阀上方，过安规的时候直接被打回整改。极柱旁边还设置了小尺寸的状态指示标识，清晰标注正负极，避免生产组装的时候出现接反的低级错误，盖板一角预留了二维码刻印区域，方便生产过程中的全流程溯源。

　　从实际应用场景来看，这款3.2V标称电压的磷酸铁锂电芯，循环寿命普遍能做到3000次以上，充放电倍率支持1C持续充放、3C峰值放电，完全覆盖户用储能系统的日常充放需求，也能满足低速电动车的起步加速峰值功率要求，在通信基站后备电源场景下，搭配BMS管理系统可以实现浮充10年以上的使用寿命，比传统铅酸电池的能量密度高3倍，循环寿命高5倍以上，替换需求非常大。做结构设计的时候，电芯的底部不需要额外设置固定结构，依靠模组两端的端板和侧面的绑带就能完成整组电芯的紧固，端板一般采用6mm厚度的冷轧钢板喷塑处理，绑带采用0.5mm厚度的不锈钢带，通过激光焊接或者铆接的方式和端板连接，给整组电芯提供足够的预紧力，避免电芯在循环过程中因为膨胀出现位移。需要注意的是，这款电芯的重量大概在2.8kg左右，人工搬运的时候单手握持侧面会有点吃力，做PACK的提手设计的时候要考虑整组重量，单模组重量最好控制在25kg以内，符合人工搬运的重量要求。另外，电芯的外壳是带电的吗？不对，这款电芯的铝壳和负极是等电位的，做绝缘设计的时候，电芯和模组金属结构件之间必须保证足够的绝缘电阻，一般要求大于100MΩ，避免出现漏电风险。

　　从建模思路上来说，还原这款电芯的时候，首先要保证核心安装尺寸的准确性，包括电芯的长宽高外形尺寸、极柱的中心距、极柱的直径和高度、防爆阀的位置和尺寸，这些尺寸直接影响后续模组设计的适配性，如果尺寸偏差超过0.5mm，就可能出现汇流排装不上、端板干涉的问题。外壳的圆角处理也要符合实际产品的工艺特征，铝壳拉伸成型的时候，四个边角的R角一般是3mm，不能做成直角，不然和实际加工工艺不符，做出来的模型看着就很假。顶面的盖板和壳体之间的焊接缝隙也要做出来，缝隙宽度控制在0.2mm左右，还原真实的焊接工艺特征，不需要做过多的细节刻画，毕竟这个模型主要是给结构工程师做PACK整体布局、干涉检查、装配模拟用的，过度的细节反而会占用过多的电脑内存，影响大装配体的运行流畅度。

　　实际选型的时候，这款电芯的厚度方向的膨胀量要提前预留，满充满放循环过程中，电芯厚度方向的膨胀率大概在3%左右，做模组堆叠的时候，不能把电芯完全顶死，要在端板和电芯之间预留一定的膨胀间隙，或者采用弹性泡棉填充，吸收循环过程中的膨胀量，避免膨胀力过大导致电芯变形、内部极片错位，影响电芯的循环寿命。另外，极柱的连接面要保证平整，做汇流排设计的时候，汇流排和极柱的接触面积要满足载流要求，105Ah的电芯持续电流是105A，铜排的截面积要做到20平方毫米以上，避免大电流充放的时候汇流排过热。
