210mm规格三爪自定心LMC车床卡盘结构

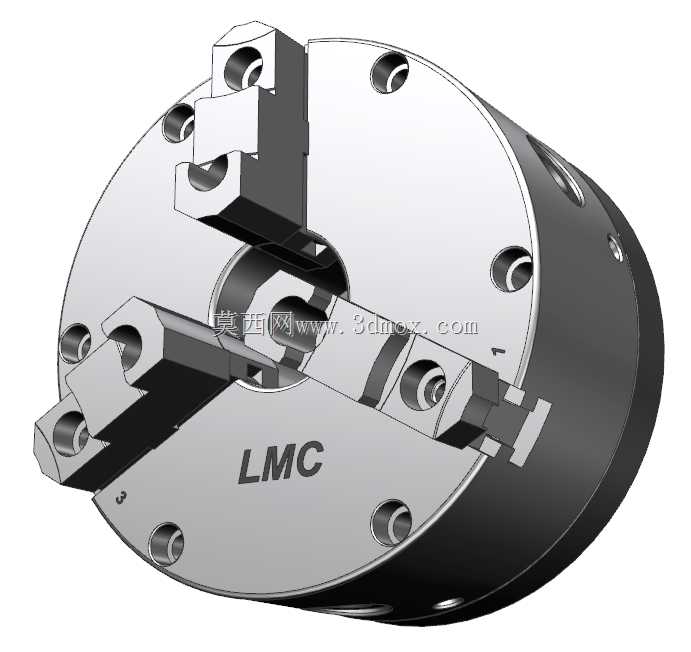

　　在普通卧式车床、经济型数控车床的回转类零件加工工序里，卡盘是直接决定装夹刚性与加工同轴度的核心功能部件，这款210mm规格的LMC卡盘，适配主轴端法兰安装尺寸匹配的多数中小型车床，覆盖盘类、轴类零件的外圆夹持、内孔撑紧两类核心装夹需求，日常加工场景中可应对棒料送料后的连续车削、盘类零件的端面与外圆同步加工、异形偏心件的辅助找正装夹等工况，夹持力传递路径经过结构优化，能在高速车削时避免工件飞脱风险，同时减少装夹变形对薄壁件加工精度的影响。从结构设计逻辑来看，这款卡盘采用经典的三爪自定心传动结构，盘体内部设置平面螺纹盘与三个径向分布的卡爪滑块配合，当使用卡盘扳手转动端面的传动小齿轮时，

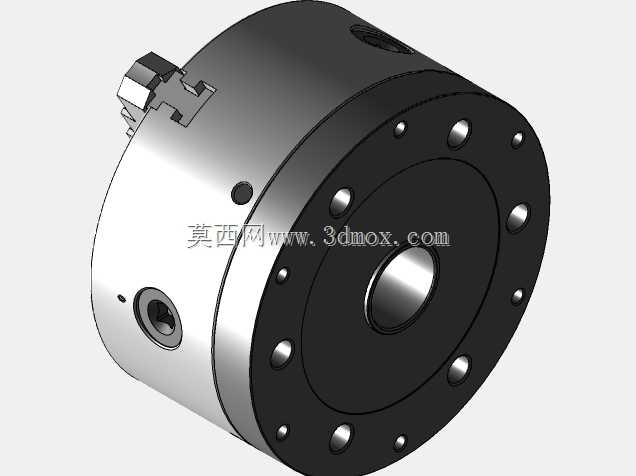

　　平面螺纹盘同步带动三个卡爪沿盘体的径向T型槽做等距移动，实现自动定心装夹，定心精度可满足常规IT7级精度以内的回转件加工需求，不需要操作人员反复打表找正，能大幅缩短单件装夹的辅助时间。卡爪采用分体式设计，上爪可根据加工零件的夹持直径范围更换正爪或反爪，正爪用于夹持直径较小的棒料与中小型盘件，反爪可向外撑开夹持大直径盘类零件的内孔，或是夹持外径超过正爪夹持范围的大型工件，卡爪与滑块的连接采用标准的螺栓锁紧结构，更换时不需要拆解卡盘内部结构，日常维护与配件更换的操作门槛较低。盘体本体采用高强度合金铸铁经时效处理后加工而成，本体上的径向安装孔按照标准车床主轴法兰的孔位分布设计，安装时可直接通过螺栓穿过盘体端面的沉孔与主轴法兰锁紧，

　　安装端面与主轴贴合面的平面度、盘体定位止口与主轴定位轴颈的配合公差经过严格控制，能保证卡盘安装后的径向跳动与端面跳动满足车床的精度要求，避免因安装偏差带来的加工振纹、同轴度超差问题。卡盘的整体外径为210mm，对应的最大正爪夹持直径、反爪夹持直径、内孔撑紧直径范围均匹配中小型车床的常规加工能力，盘体厚度尺寸经过优化，既保证内部传动结构的强度与刚性，又不会过多占用车床的Z向加工行程，安装后卡盘端面到主轴端面的突出距离控制在合理范围内，加工长轴类零件时不会出现卡盘与尾座顶尖干涉的问题。在实际使用场景中，这款卡盘的传动副经过润滑结构优化，日常维护时只需定期从盘体的注油孔注入润滑脂，即可保证平面螺纹与小齿轮传动的顺畅性，

　　避免长期使用后出现卡爪移动卡滞、定心精度下降的问题；卡爪的夹持面经过淬火处理，硬度满足长期装夹钢件、铸铁件、有色金属件的耐磨需求，不会因为频繁装夹出现夹持面凹陷、打滑的问题。针对薄壁套类零件的加工需求，这款卡盘的卡爪夹持面可根据零件外形修磨成与工件外圆匹配的圆弧面，增大夹持接触面积，降低单位面积的夹持压力，减少薄壁件的装夹变形，保证加工后的零件圆度与圆柱度符合要求；在进行断续切削加工时，卡盘的整体刚性足够抵消切削冲击带来的振动，不会出现卡爪松动、工件移位的问题。从三维建模的结构还原度来看，模型完整还原了卡盘的所有装配关系，包括盘体的内部传动腔结构、平面螺纹盘的齿形细节、卡爪与T型槽的配合间隙、安装沉孔的位置与深度、卡爪上的螺栓连接孔位等细节，可直接用于机床虚拟装配调试、加工仿真动画制作、机床操作培训课件制作等场景，也可作为机床夹具设计人员进行卡盘选型、工装搭配设计时的参考模型，帮助设计人员提前核对卡盘与工件、刀具、机床防护结构的干涉边界，减少实际装配调试时的整改工作量。
