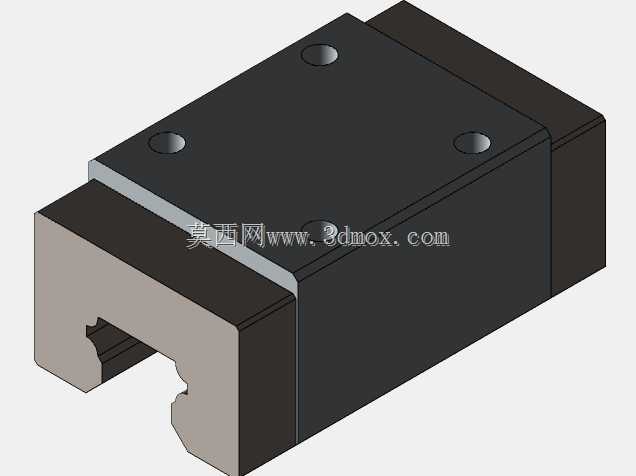

内部的滚动体循环通道设计保障滚动体能够在滑块与导轨滚道之间形成连续的滚动摩擦副,相比传统滑动导向结构,摩擦阻力能够降低至滑动结构的五十分之一左右,不仅能大幅降低驱动端的动力损耗,还能有效减少低速运动时的爬行现象,提升运动过程的平稳性。滑块端面设置有密封端盖结构,能够在设备运行过程中阻挡加工产生的切屑、车间环境中的粉尘等杂质进入滑块内部的滚道区域,避免杂质对滚动体和滚道表面造成磨粒磨损,延长导轨副的整体使用寿命;同时端盖内部集成有储油结构,能够在配套润滑系统供油时存储部分润滑脂,在长时间运行过程中缓慢释放,维持滚道与滚动体之间的润滑状态,降低日常维护的频次。从安装边界来看,滑块顶面设置有两个标准安装沉孔与两个螺纹安装孔,这款HGH系列滑块是线性导轨副的核心配套组件,在各类需要高精度直线往复运动的工业场景中承担运动导向与载荷承载作用,常见于数控加工设备的进给轴、自动化生产线的移栽模组、精密检测设备的位移平台、工业机械手的直线行走轴等场景,是直线传动系统里应用覆盖面极广的基础部件。从实际工程应用的角度看,这类滑块的设计核心是兼顾运动精度保持性、载荷承受能力与安装适配性,本次建模的滑块覆盖15、20、25三个常规规格,对应不同公称宽度的导轨配套需求,能够适配从轻载精密检测场景到中载切削加工场景的不同载荷要求。滑块主体采用分体组合式结构,外部金属壳体承担整体结构刚性与载荷传递作用,
能够适配从上往下锁紧的安装方式,也可根据设备安装空间选择反向锁紧的固定形式,安装孔的孔位间距严格匹配对应规格导轨的通用安装尺寸,能够直接替换同规格的同类型滑块,不需要对安装基座进行二次加工,降低设备改造与维护的成本。滑块与导轨配合的滚道采用哥特式圆弧结构设计,这种滚道形式能够让滚动体与滚道之间形成两点接触,在承受径向载荷、反径向载荷以及横向载荷时都能保持均匀的接触应力,相比单圆弧滚道结构,能够承受更大的倾覆力矩,在单根导轨搭配单个滑块使用的悬臂类结构中,也能保持较好的刚性与运动精度。在建模过程中,对滑块的各部分结构进行了合理的细节简化,既保留了安装孔位、密封端盖、滚道轮廓、循环端盖等关键结构特征,
能够直接用于设备整体装配时的干涉检查、安装空间校核,也对内部滚动体的细节做了适度简化,避免模型过于复杂导致装配时占用过多的系统资源,提升整体装配模型的运行流畅度。不同规格的滑块在外形尺寸上遵循统一的尺寸递增逻辑,公称规格越大,滑块的整体长度、宽度以及安装孔距都会对应增大,额定动载荷与静载荷也会随规格提升而线性增长,设计选型时可以根据设备的实际载荷大小、运动速度、安装空间限制来选择对应规格的滑块,比如在小型3D打印机、桌面型点胶设备这类轻载场景下可以选择15规格的滑块,在数控车床的横向进给轴、中型移栽机械手的行走轴这类中载场景下可以选择20或25规格的滑块。滑块的侧面与端面都预留了润滑注油接口的安装位置,
用户可以根据设备的管路布置方向选择在端面或者侧面安装注油嘴,适配不同方向的润滑管路排布,避免管路与周边结构产生干涉。在实际设备装配过程中,这类滑块的安装需要先将导轨固定在安装基座上,保证导轨的直线度与平行度符合精度要求,再将滑块套入导轨滚道,之后将滑块与移动工作台连接,锁紧安装螺丝时需要按照对角顺序逐步拧紧,避免锁紧过程中滑块产生偏斜,导致运行时阻力增大或者精度超差。这款滑块的三维模型完整还原了产品的外部安装尺寸与关键结构特征,结构工程师在进行设备整体设计时,可以直接调用该模型进行整体布局,提前校核滑块与周边防护罩、拖链、限位开关等部件的空间间隙,避免实际加工装配时出现结构干涉问题,有效缩短设备的设计研发周期。
