ETI三档位凸轮转换开关结构设计

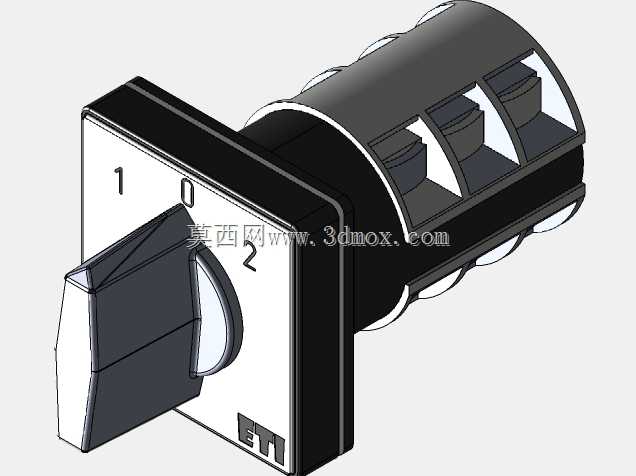

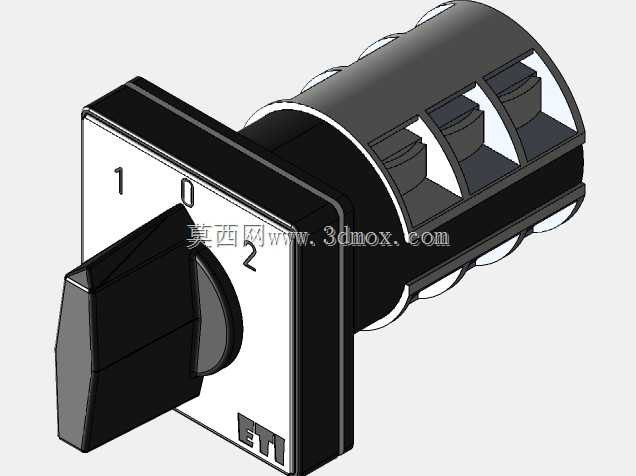

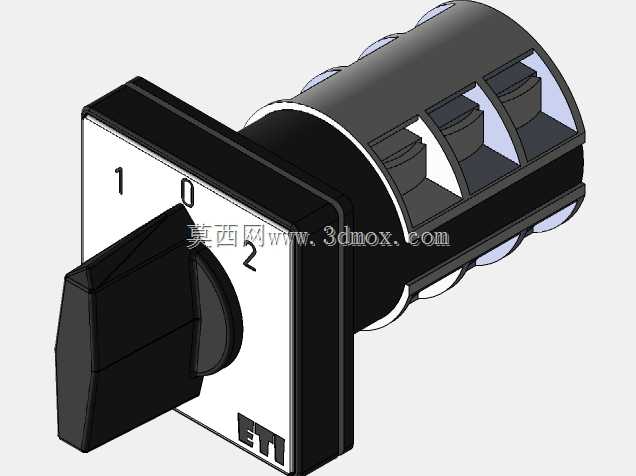

　　在低压配电与小型设备控制回路里，这类多档位转换开关是极为常见的基础操作元件，常被用在机床操作面板、小型动力设备的回路切换、照明回路档位选择、小型电机的正反转或星三角启动的手动预选环节，替代多组独立按钮完成回路的通断组合控制，减少面板上的元件排布数量，简化操作人员的操作逻辑。这款三档位转换开关的设计核心围绕操作手感、触点通断可靠性、安装适配性三个核心维度展开，首先从操作端来看，前端的旋钮采用楔式防滑造型，旋钮边缘做了小角度的倒角处理，操作人员戴薄劳保手套操作时也不会出现打滑问题，旋钮的档位定位采用钢珠弹簧定位结构，切换档位时会有清晰的顿挫反馈，避免操作人员误判档位状态，三个档位标识0、1、2采用凹刻填漆工艺，

　　长期操作摩擦也不会出现标识磨损脱落的问题，0档位对应回路全断开状态，1、2档位分别对应两组不同的触点闭合逻辑，可根据实际接线需求实现两路独立回路通断、单回路双电源切换、电机高低速预选等不同功能。从触点结构来看，这款开关采用叠装式触点模组设计，每一层触点模组对应独立的回路通断结构，触点采用银合金材质，降低长期通断过程中的接触电阻，减少触点发热烧蚀的概率，每层触点之间设置绝缘隔层，避免不同回路之间出现爬电、击穿问题，叠装结构的优势在于可以根据实际使用需求增减触点层数，不需要重新设计整体外壳结构，适配不同回路数量的控制需求。安装边界方面，这款开关采用标准的面板嵌入式安装结构，前端安装法兰为正方形结构，适配行业通用的22mm标准安装开孔，

　　安装时从面板正面插入，后部通过配套的锁紧螺母固定，不需要额外的安装支架，面板厚度适配范围覆盖1mm到5mm的常见钢板、绝缘板厚度，能够适配绝大多数设备操作面板的安装需求。后部的接线端子采用螺钉压接结构，每个端子都设置了压线板，接线时导线剥线后插入端子孔，拧紧螺钉即可通过压线板均匀压紧导线，避免单螺钉直接压接导线导致的线芯散股、接触不良问题，端子的接线容量适配0.75平方到2.5平方的多股铜芯导线，覆盖低压控制回路的常规导线规格。设计过程中重点考量了操作力矩的平衡，旋钮的转动力矩控制在0.2N·m到0.5N·m之间，既不会因为力矩过小导致设备振动时出现档位自行偏移，也不会因为力矩过大导致操作费力，档位切换的转动角度为45度每档，

　　从0档到1档、1档到2档的转动角度一致，操作逻辑符合一线操作人员的使用习惯。外壳部分采用阻燃PA66材质，具备良好的绝缘性能与抗冲击性能，即使在车间现场有轻微磕碰、或者周边存在油污、粉尘的环境下，也能保证内部触点结构不受外界环境侵蚀，防护等级达到IP40，能够阻挡直径大于1mm的异物进入开关内部，满足车间常规工业环境的使用要求。在三维建模过程中，重点还原了内部凸轮与触点的联动关系，当旋钮转动时，转轴带动内部的凸轮片转动，凸轮的轮廓曲线推动触点的动触头动作，实现触点的闭合与断开，建模时严格按照实际零件的配合公差预留间隙，保证旋钮转动时不会出现卡滞，同时还原了每层触点模组的定位卡扣结构，叠装时每层模组通过卡扣与相邻层固定，不需要额外的紧固件即可完成模组组装，提升装配效率。另外在设计时也考量了开关的电气间隙与爬电距离，不同电位的带电部件之间的爬电距离满足低压电器的相关标准要求，在AC400V的额定工作电压下不会出现绝缘击穿问题，触点的额定工作电流覆盖10A到20A的常规控制回路需求，能够直接控制小功率负载，也可以作为中间继电器、接触器的控制信号开关使用，适配绝大多数工业控制场景的使用需求。
