工业通讯用卡扣式圆形连接插头结构

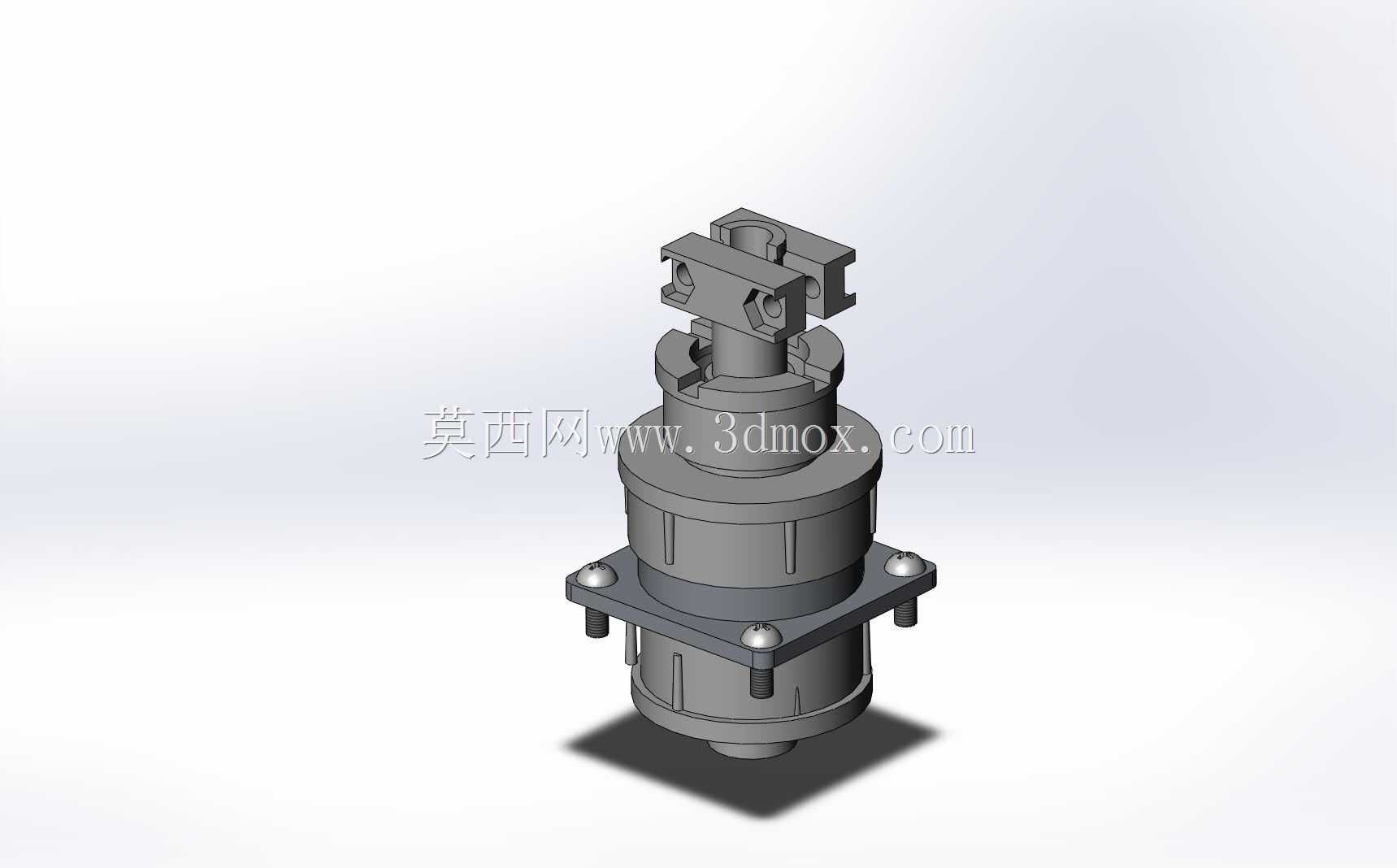

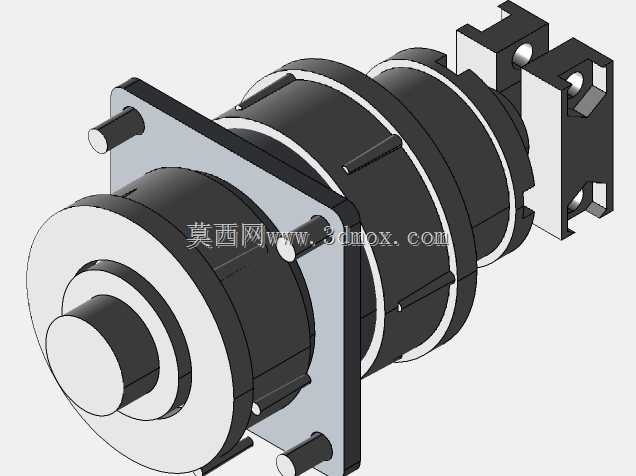

　　在工业控制、通讯基站、户外信号传输设备的布线场景里，这类圆形连接插头是实现线缆端快速对接、保障信号与小功率供电稳定传输的核心部件，区别于民用消费级的轻载接头，它的结构设计完全围绕工业场景的抗振、防松、快速插拔需求展开。从结构组成来看，整个接头分为对接端、锁紧机构、主体基座、安装法兰四个核心部分，对接端的卡扣结构采用双侧弹性卡爪设计，插入适配插座时，卡爪会顺着插座导向斜面滑入卡槽，到位后自动回弹锁止，不需要额外旋转螺纹或者拧动紧固件，现场布线作业时单手即可完成插接动作，能大幅提升狭小布线空间内的施工效率。主体部分采用阶梯式圆柱结构，不同直径的台阶分别对应内部绝缘基座安装位、线缆密封套压接位、外部防护套卡合位，

　　内部的绝缘基座预留了多芯插针安装孔位，可根据实际传输需求适配信号芯、电源芯的不同排布，相邻插针之间的绝缘隔筋厚度经过校核，能满足工业场景下的耐压、绝缘电阻要求，避免相邻芯线之间出现击穿、信号串扰问题。底部的安装法兰采用方形带安装孔结构，四个角的安装孔位做了沉头设计，当接头需要固定在设备面板上时，使用标准紧固件即可完成固定，沉头结构能保证紧固件安装后不突出法兰表面，避免和周边布线、设备外壳产生干涉，法兰和主体圆柱的衔接处做了圆角过渡，能减少应力集中，避免设备运行过程中振动导致法兰根部出现开裂问题。设计这类接头时，首先要考虑的是对接后的保持力，弹性卡爪的卡合深度、斜面角度需要反复校核，既要保证插接到位后有足够的锁紧力，在设备持续振动、

　　线缆受拉扯的情况下不会出现松脱，又要保证拆卸时按动卡爪解锁的力度在操作人员可轻松操作的范围内，不会出现解锁困难或者卡爪断裂的问题。其次是内部走线空间，主体圆柱的内孔直径需要匹配对应规格线缆的外径，同时预留足够的空间容纳芯线压接后的端子部分，避免芯线过度弯折导致的线芯断裂、绝缘层破损问题，线缆入口处的密封槽位可以适配橡胶密封圈，当应用在户外、潮湿多尘的场景时，压上线缆密封套后可以达到对应的防护等级，阻挡水汽、粉尘进入接头内部影响接触性能。安装边界方面，法兰的方形轮廓尺寸、安装孔的中心距都遵循通用工业连接器的安装尺寸规范，可以直接替换同规格的传统螺纹连接式接头，不需要对设备面板的安装孔位做二次修改，接头整体的轴向长度经过优化，

　　在满足内部结构安装、锁紧行程需求的前提下尽可能压缩尺寸，避免在设备内部占用过多布线空间，对接端的导向结构做了大角度导入设计，即使在视线受限的设备内部盲插，也能顺利将插头导入插座，不会出现插针顶弯、对接错位的问题。在实际应用中，这类接头常被用在工业通讯模块的信号连接、传感器线缆对接、小型机电设备的电源与信号一体化连接场景，相比传统的螺纹锁紧圆形接头，它的卡扣式结构不需要旋转操作，在密集布线的机柜内部、高空作业的通讯基站布线场景下，能大幅降低作业难度，减少接线时间。结构上的金属主体材质具备足够的结构强度，同时能起到一定的电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响，表面的处理工艺能适应工业场景下的油污、轻度腐蚀环境，长期使用不会出现锈蚀、卡爪弹性失效的问题。在建模过程中，需要重点关注卡爪部分的弹性变形空间，预留足够的变形余量，避免卡爪在解锁动作过程中出现塑性变形，同时各个配合面的公差需要合理设置，对接部分的配合公差既要保证插拔顺畅，又要避免配合间隙过大导致的连接晃动、接触不良问题，法兰安装孔的位置度公差需要严格控制，保证和标准面板安装位的适配性，内部绝缘基座的定位结构要保证插针的同轴度，避免对接时出现插针偏斜、无法插入的问题。
