户外遮阳挡雨天篷支撑结构设计方案

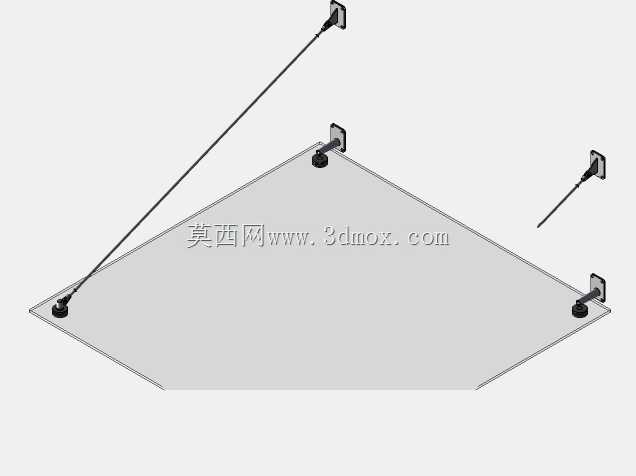

　　该天篷结构主要面向户外露天区域的遮阳挡雨需求，常见应用场景涵盖户外作业工位临时遮蔽、露天设备防护区搭建、小型户外休憩区域遮护等场景，可在不破坏原有地面铺装的前提下完成快速布设，适配不同尺寸的矩形遮蔽区域。整套结构采用四角斜拉支撑的布局形式，摒弃了传统落地立柱占用地面通行空间的弊端，所有支撑固定端均设置在遮蔽区域的边角外侧墙体或固定立面上，不会对遮蔽区域内的人员走动、设备摆放造成干涉。从结构受力逻辑来看，每根斜向支撑杆件一端通过墙面固定座与硬质立面连接，另一端通过底部铰接座与篷布边角的张紧构件相连，杆件采用轻量化高强度的金属型材制作，截面经过抗弯校核，可承受常规户外6级风荷载下的篷布牵拉作用力，同时杆件表面做了抗氧化喷塑处理，

　　适配户外长期日晒雨淋的使用环境，避免锈蚀导致的结构强度下降。设计过程中优先考虑了安装的便捷性，所有连接节点均采用标准化快装接口，墙面固定座预留了长条形调节孔位，可根据现场实际安装面的平整度调整固定位置，抵消施工误差带来的装配偏差；底部铰接座具备多方向转动自由度，可适配不同张紧角度下的杆件连接需求，无需在现场进行二次切割或焊接作业，普通安装人员借助常规手动工具即可完成整套结构的组装。关于安装边界的适配性，该结构可根据遮蔽区域的实际长宽尺寸调整杆件长度与张紧角度，单组结构可覆盖的矩形区域边长范围在2米到6米之间，安装时要求固定立面的结构强度满足单点不小于500N的拉拔力要求，固定点位距离地面的高度建议不低于2.4米，

　　避免人员通行时出现碰头情况。篷布与支撑结构的连接采用可拆卸式张紧扣设计，日常维护时可快速拆卸篷布进行清洗或更换，冬季积雪区域使用时可快速拆除篷布避免积雪荷载超出结构承受范围；斜向杆件的角度设计经过反复优化，在保证足够张紧力的前提下，尽可能缩小了杆件在遮蔽区域外侧的占用空间，不会对周边的通道通行造成过多影响。从结构细节来看，墙面固定座与立面之间增设了橡胶减震垫片，一方面可以避免固定螺栓长期受振动出现松动，另一方面也能防止安装过程中破坏墙面的防水层；底部铰接座与篷布连接的位置设置了应力分散垫片，避免篷布边角长期受集中拉力出现撕裂情况，延长篷布的使用寿命。整套结构没有复杂的传动或活动部件，日常使用过程中几乎不需要额外的维护工作，

　　仅需定期检查固定螺栓的紧固状态即可，相比传统的框架式遮阳篷结构，整体耗材用量降低约40%，安装工时缩短60%以上，同时具备更好的视野通透性，不会对遮蔽区域的采光造成过多遮挡。在实际选型应用时，可根据当地的常年风压、降雨量调整杆件的壁厚规格以及篷布的克重参数，沿海大风区域可适当增加斜向支撑杆件的数量，在每边中部增设辅助拉索进一步提升结构的抗风能力；降雪量较大的区域可适当加大篷面的倾斜角度，避免积雪在篷面堆积产生额外荷载。
