挖掘机作业臂前端铲斗结构三维设计

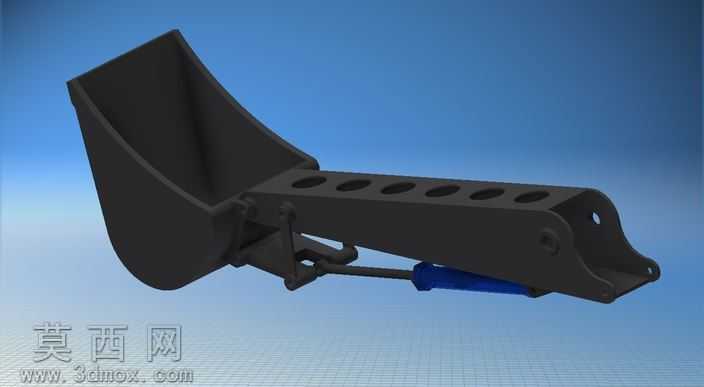

本作品为挖掘机工作装置前端的臂架与铲斗组合结构三维建模成果，建模过程围绕挖掘机实际作业的功能逻辑展开，首先梳理整体结构的装配关系：整体包含铲斗斗体、连接摇臂、带减重孔的臂架主体、液压驱动杆件几个核心部分，建模时先以基准平面定位各铰接点的位置，严格按照真实挖掘机工作装置的铰接间距比例绘制草图，保证各部件转动行程的合理性。在臂架主体建模阶段，采用实体拉伸结合孔特征阵列的方式制作臂身上的长圆形减重孔，既还原了真实工程机械臂架为降低自重设计的减重结构，也通过均匀的孔位排布保证臂架截面的受力均匀性，臂架两端的铰接耳板采用凸台拉伸后切除轴孔的方式制作，轴孔位置添加了倒角特征还原实际机加工的工艺细节。铲斗部分建模时，先绘制斗体的弧形截面轮廓，通过曲面加厚生成斗的主体壳体，斗唇部分做加厚处理模拟耐磨斗唇的结构，斗背的连接耳座与斗体做合并实体处理，保证装配连接位置的结构强度。液压驱动杆件部分，分别制作缸筒、活塞杆、端盖等细节零件，缸筒表面添加哑光金属质感，活塞杆部分做亮面金属材质区分，蓝色的缸体防护套采用半哑光的橡塑材质，还原真实液压油缸的外观质感。渲染阶段采用渐变蓝色背景突出主体结构，整体赋予黑色哑光耐磨金属材质模拟工程机械结构件的涂装效果，材质添加细微的颗粒质感避免塑料感，铰接位置的销轴做金属亮面处理，清晰展示各部件的连接关系。设计过程中重点还原了工作装置的连杆传动逻辑，摇臂与铲斗、臂架、液压杆的铰接位置完全匹配实际挖掘机的连杆机构运动轨迹，可直观展示铲斗绕铰接点转动的作业姿态，臂架上的减重孔、加强筋位置都参考真实小型挖掘机的结构设计，在保证模型外观还原度的同时，也体现了工程机械设计中兼顾结构强度与自重控制的设计思路，各部件的装配间隙做了合理预留，符合实际机械装配的公差要求，没有出现结构干涉的问题，整体模型完整呈现了挖掘机前端工作装置从臂架到铲斗的完整结构组成。
