牙科正畸用弯制卡环式牙板结构

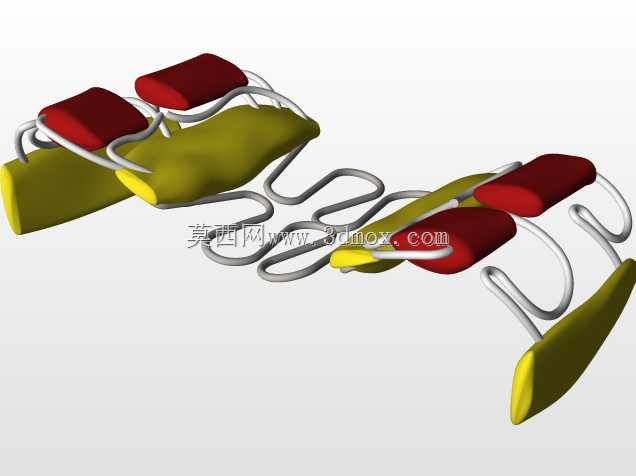

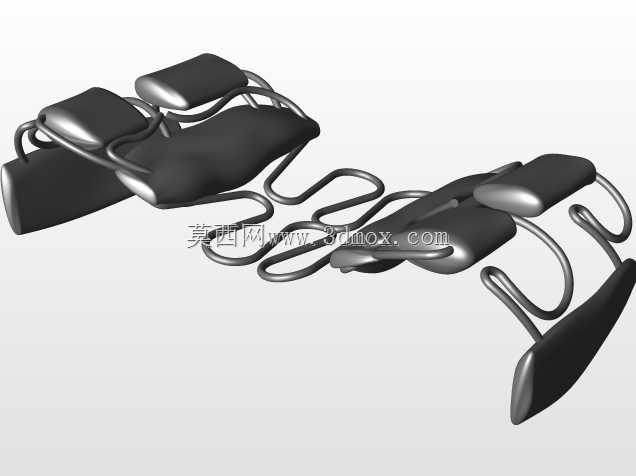

　　这款牙板结构主要面向口腔正畸临床场景设计，适配固定矫治流程中牙列的支撑与固位需求，日常使用中需配合正畸托槽、弓丝共同完成错颌畸形的矫正施力，在临床操作里，这类部件需要兼顾佩戴舒适度与施力稳定性，避免对口腔黏膜造成过度摩擦，同时要保证长期佩戴过程中结构不会出现形变松脱。从结构设计来看，该牙板采用分段式支撑垫搭配连续弯制弹性臂的组合形式，支撑垫部分采用贴合牙冠颌面的曲面造型，曲面弧度参考了恒牙列颌面的平均轮廓数据，佩戴时可均匀贴合对应牙齿的咬合面，不会出现局部应力集中硌伤牙体的问题；弹性臂部分采用连续S形弯绕的丝状结构，材质选用医用级弹性金属，既可以提供足够的固位卡抱力，将牙板稳定固定在牙列上，

　　又能通过自身的弹性形变适配不同患者牙列的细微尺寸差异，降低临床调改的工作量。支撑垫表面设置的红色缓冲层，采用医用软质高分子材质，厚度控制在1.2mm左右，一方面可以缓冲咬合过程中的冲击力，避免刚性结构直接接触牙体造成咬合创伤，另一方面软质层可以填补牙板与牙面之间的微小间隙，减少食物残渣滞留的空间，降低佩戴期间的龋坏风险。设计过程中优先考虑了口腔内的安装边界，整体结构的外轮廓完全避让开颊侧黏膜与舌体的活动空间，弹性臂的弯制弧度全部做了圆弧过渡处理，没有尖锐棱角，所有弯折处的圆角半径不小于0.8mm，避免长期佩戴过程中磨破口腔软组织。支撑垫的排布间距参考了恒牙列的牙位间距参数，相邻支撑垫之间预留了足够的弓丝穿行空间，

　　不会干涉正畸弓丝的正常就位与结扎操作，弹性臂的走线位置避开了托槽的粘接区域，临床安装时无需额外调整牙板结构即可完成托槽粘接。从功能特性上看，该牙板可在正畸治疗中作为颌垫使用，打开咬合间隙，解决深覆颌患者的咬合干扰问题，同时弹性臂的卡抱结构可以辅助传递正畸力，辅助调整个别牙的扭转与错位；结构上没有设置多余的连接部件，整体为一体化弯制加粘接组装的形式，没有细小的易脱落零件，避免临床使用中出现零件脱落误吞的风险。建模过程中对所有曲面做了G1连续处理，支撑垫与弹性臂的连接位置做了平滑过渡，没有应力集中的直角衔接区域，保证后续如果做有限元分析时，应力分布可以沿着弹性臂均匀传导，不会在连接位置出现应力断裂的风险；

　　整体结构的壁厚与丝径都经过临床适配性调整，弹性臂的丝径控制在0.9mm，既保证足够的弹性恢复力，又不会因为丝径过粗造成佩戴异物感过强，支撑垫的主体厚度控制在2.5mm，加上缓冲层总厚度不超过3.7mm，佩戴后不会过度撑开咬合距离，避免患者出现颞下颌关节不适的问题。在实际临床适配中，该结构可以根据不同患者的牙弓宽度做小幅调整，弹性臂的S形结构预留了0.5-1.2mm的形变调整量，医生可以通过专用钳具微调弹性臂的开合度，适配不同宽度的牙弓，不需要重新制作个性化部件，降低临床操作的时间成本；支撑垫的颌面曲面预留了少量的调磨余量，医生可以根据患者的实际咬合情况，少量磨改支撑垫的咬合面，调整咬合高度，适配不同的咬合打开需求。
