集成式液压油路分配控制部件结构设计

项目分类:液压 发布时间:2022-06-09 ID:657926
  • 集成式液压油路分配控制部件结构设计

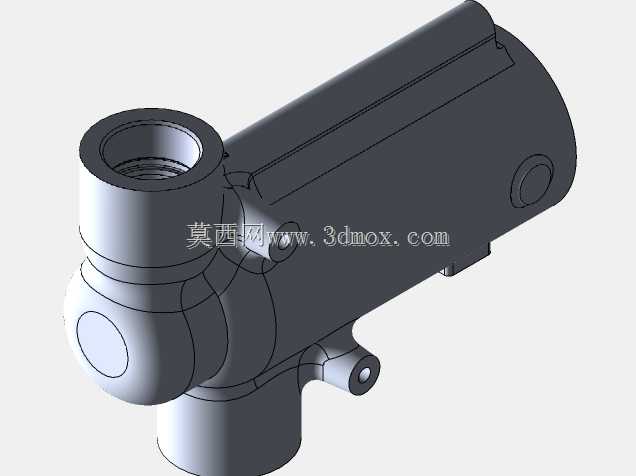

  在行走机械、工业液压站、工程装备的液压回路搭建中,液压分配部件是衔接动力源与各执行元件的核心枢纽,这款集成式液压分配结构,主要针对多回路液压系统的流量分配、通断控制需求设计,可将单路高压油源按照作业需求分流至不同的液压执行端,比如工程机械的动臂、斗杆、转向油缸,或是工业设备的夹紧、进给、顶升液压支路,替代传统分散式管路连接的复杂布局,减少管路接头数量,降低系统泄漏风险与压力损失。从结构设计逻辑来看,这款分配器采用一体式铸钢本体作为基体,主进油口设置在本体侧上方的内螺纹接口位置,接口处加工有标准密封管螺纹,可直接与高压供油管路对接,进油腔内部做了圆弧过渡流道设计,避免高压油液在腔体内形成紊流与冲蚀,延长本体使用寿命。

  本体侧面的球形凸起结构为内置单向阀、溢流阀的安装腔室,可根据系统需求集成不同的压力控制、单向锁止元件,无需额外在管路中加装阀件,大幅压缩整个液压回路的安装空间。本体下方的圆柱延伸段为出油端的集成安装位,可对接多路出油接头,每个出油支路都在本体内部加工有独立的流道,各流道之间通过铸造壁厚完全隔离,避免不同支路之间的压力串扰,保证各执行元件的动作独立性。侧面伸出的带孔凸台为安装固定位,孔位加工有公差配合要求,可通过螺栓将分配器直接固定在设备的安装基座上,安装时需保证进油口与供油管路的同轴度,避免管路安装应力作用在本体接口处造成密封失效。从安装边界来看,这款分配器的整体外形采用紧凑化布局,

  本体最大外径适配常规16-25通径的液压管路流量需求,安装凸台的孔位间距符合通用液压元件的安装尺寸规范,可直接替换同规格的传统板式分配阀,无需对设备安装基座做额外改造。在实际工况应用中,这款分配器可承受常规25MPa以内的系统工作压力,内部流道的表面粗糙度经过工艺控制,可减少油液流动时的沿程阻力,适配矿物基液压油、水乙二醇等多种常用液压工作介质。设计过程中充分考虑了工况维护需求,本体端部的圆形端盖为可拆卸结构,可在不拆解整个分配器管路的情况下,对内置的阀件、密封件进行检查更换,降低设备维护的停机时间。不同于传统的管式液压分配结构,这款集成式设计将多个阀组的安装功能整合在单一本体上,外部仅需连接进油管路与各执行元件的出油管路,

  整体管路布局更简洁,在移动作业的工程装备上应用时,还能减少管路晃动造成的接头松动故障,提升液压系统在振动工况下的工作可靠性。流道设计时针对不同支路的流量需求做了截面优化,主进油腔的通流面积大于各出油支路的通流面积总和,避免多支路同时工作时出现供油不足、执行元件动作迟缓的问题。本体外部的加强筋结构沿流道走向布置,既可以提升本体在高压工况下的结构强度,避免本体出现鼓胀、开裂问题,也能在铸造过程中减少铸件的变形量,提升毛坯件的尺寸合格率。安装时需注意固定螺栓的预紧力矩符合规范,过大的预紧力会造成本体安装凸台的变形,反而导致密封面贴合不严出现泄漏,过小的预紧力则会在设备振动时出现螺栓松动,造成分配器移位。
