滑阀式液压换向控制元件结构设计

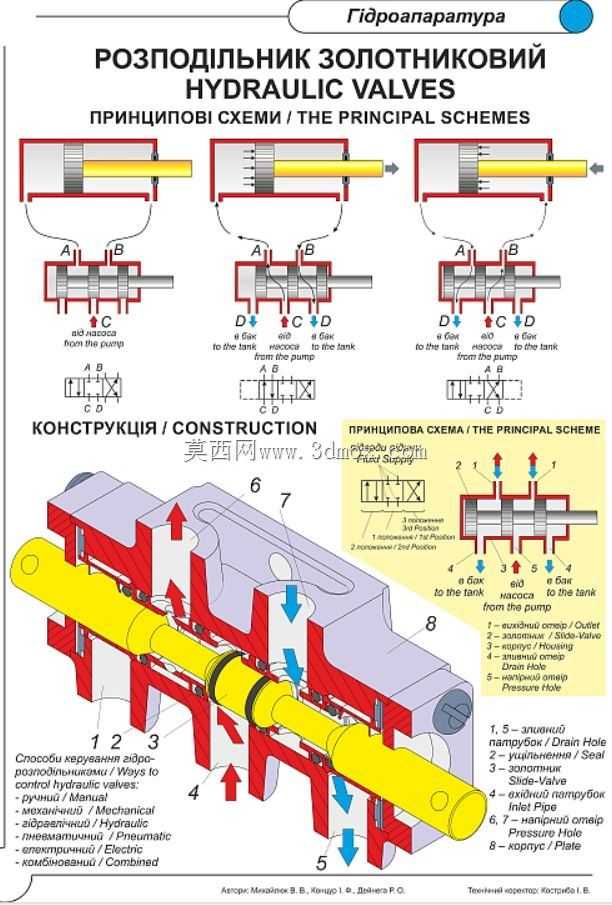

　　在各类液压传动系统的回路搭建中，这类滑阀式液压控制元件是控制压力油流向、切换执行元件动作状态的核心部件，常见于工程机械液压系统、机床液压进给回路、冶金设备液压站、农业机械液压操控单元等场景，负责根据操控指令改变阀芯与阀体的相对位置，接通或切断不同压力油口的连通关系，从而控制液压缸的伸缩、液压马达的正反转与启停，实现设备执行端的动作切换。从结构设计逻辑来看，该元件采用圆柱形滑阀芯与阀体内孔精密配合的结构，阀芯上加工有多段环形凸肩，与阀体内腔的沉割槽对应匹配，不同凸肩的轴向位置决定了各油口的通断状态，图中展示的三种阀芯中位机能可适配不同的回路保压、卸荷、执行元件浮动需求，比如O型机能可在阀芯中位时封闭所有油口，让执行元件保持在固定位置，

　　适合需要精准停位的进给回路；M型机能可在中位时连通进油口与回油口实现系统卸荷，减少待机阶段的功率损耗与油温升高。设计过程中首先要确定各油口的通径尺寸，通径大小直接匹配系统额定流量，避免通流过小造成过大的压力损失，同时要控制阀芯凸肩与阀体内孔的配合间隙，间隙过大会导致内泄漏量超标，降低系统容积效率，间隙过小则会增大阀芯卡滞风险，尤其在油液存在少量污染颗粒的工况下，合理的配合公差能兼顾密封性能与动作灵活性。安装边界上，这类阀通常采用板式安装或叠加式安装结构，安装面的油口位置、连接螺栓孔距需符合对应通径的液压阀安装标准，保证与油路块或其他叠加阀的油口精准对接，避免安装错位造成的漏油或通流不畅；阀芯的操纵端可根据使用需求搭配手动推杆、

　　电磁衔铁、液压先导控制腔等不同驱动结构，图中展示的手动驱动形式适合小型设备的就地操控，直接通过推杆带动阀芯轴向移动完成换向。从结构细节来看，阀芯上的环形均压槽设计可平衡阀芯周围的径向液压力，减少阀芯受到的侧向卡紧力，提升换向动作的顺畅度；阀体上的各油口标注清晰，进油口、回油口、两个工作油口的位置布局符合常规液压阀的接口习惯，方便管路连接与回路布线。在实际选型应用中，这类滑阀的额定工作压力需匹配系统最高工作压力，阀芯行程要保证各油口在换向到位时完全开启，减少节流损失，同时要考虑油液清洁度对元件寿命的影响，阀体内腔的流道设计采用平滑过渡结构，避免出现直角锐边造成的流道阻力增大与局部涡流，降低油液流经阀口时的压力损失与发热。

　　该结构的三维建模过程中，需重点保证阀芯凸肩的轴向尺寸精度、阀体内孔各沉割槽的位置精度，以及配合面的圆柱度公差，装配时要验证阀芯在全行程范围内的移动顺畅度，检查各换向位置下的油口通断状态是否符合机能要求，避免出现串油、内泄过大的问题。
