实验室台式涂四粘度检测装置结构设计

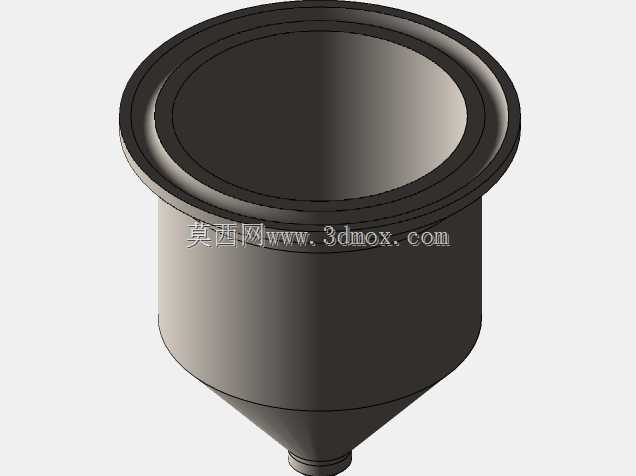

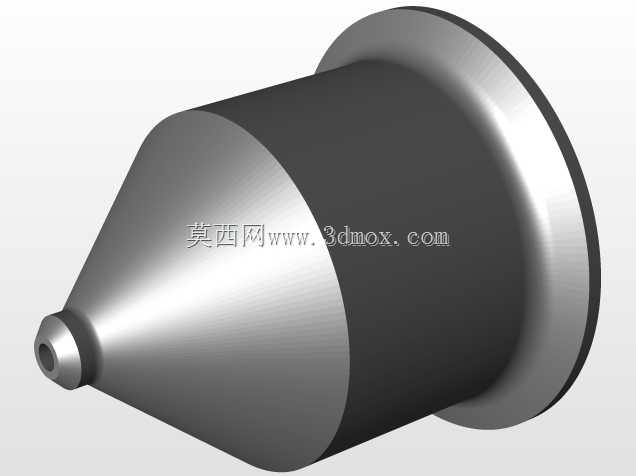

　　在涂料、油墨、胶粘剂这类流体物料的生产质控环节，流出式粘度检测是车间实验室最常用的快速检测手段，这套台式粘度检测装置的结构设计完全贴合现场检测的实际操作需求，没有多余的冗余结构。整套装置采用立式单立柱支撑结构，底部为切角六边形的配重底座，底座表面做了平整的机加工处理，三个调平螺钉呈三角分布在底座平面上，配合水平泡可以快速将上部的漏斗容器调整至垂直状态，避免因为安装倾斜导致流出孔偏斜，影响流体流出时间的检测精度。上部的盛料漏斗为锥形结构，采用金属材质加工，内壁做了光滑抛光处理，减少流体挂壁带来的检测误差，漏斗上口边缘设置了加高的挡边，防止加注待检测流体时溢出洒漏，漏斗底部的流出孔为标准4mm孔径，对应100ml容积的检测量程，

　　完全匹配常规涂四粘度检测的工况要求。漏斗通过可调节高度的锁紧夹块固定在单立柱上，夹块采用侧面旋钮锁紧结构，操作人员可以根据接料容器的高度快速调整漏斗的安装高度，调整过程中不需要额外工具，单手即可完成锁紧操作，适配不同规格的接料量杯使用。整套装置的安装边界非常紧凑，底座最大对角线尺寸不超过200mm，立柱总高度控制在300mm以内，放置在实验室操作台上不会占用过多的台面空间，底座自身重量足够保证检测过程中不会因为轻微碰撞发生移位，不需要额外做地脚固定。从结构设计的角度来看，这套装置所有的连接部位都采用快拆结构，漏斗部分可以直接从夹块上取下，方便检测完成后对内壁残留的物料进行清洗，避免不同批次的物料交叉污染影响检测结果，

　　立柱与底座之间采用螺纹连接，长期使用如果出现立柱松动可以直接拧紧固定，维护难度极低。在实际使用场景中，操作人员只需要提前将装置调平，用手指堵住底部的流出孔，将过滤掉杂质的待检测流体加注到漏斗内直至液面与漏斗上边缘齐平，随后移开手指同时开始计时，待流体流束出现第一次断流时停止计时，通过流出时间即可换算出流体的运动粘度，整个检测过程不需要外接电源，完全依靠重力完成检测，适合生产车间现场的快速抽检，也适合实验室的常规入厂检测。设计过程中特意将所有与待检测流体接触的部件都采用耐腐蚀的金属材质，能够适配水性涂料、溶剂型油墨、低粘度胶粘剂等多种常见流体的检测需求，不会因为长期接触溶剂出现腐蚀生锈的问题，流出孔的边缘做了圆弧钝化处理，

　　不会因为尖锐边缘刮挂流体中的纤维杂质造成孔口堵塞，减少检测过程中的异常数据概率。底座表面预留了标识铭牌的安装位置，可以标注装置的型号、生产信息、校准周期提示，方便实验室做设备台账管理，三个调平螺钉的底部都设置了防滑橡胶垫，既可以防止调平后螺钉滑动，也可以避免金属螺钉划伤实验室的操作台表面。
