乌克兰三叉戟盾形徽章立体结构设计

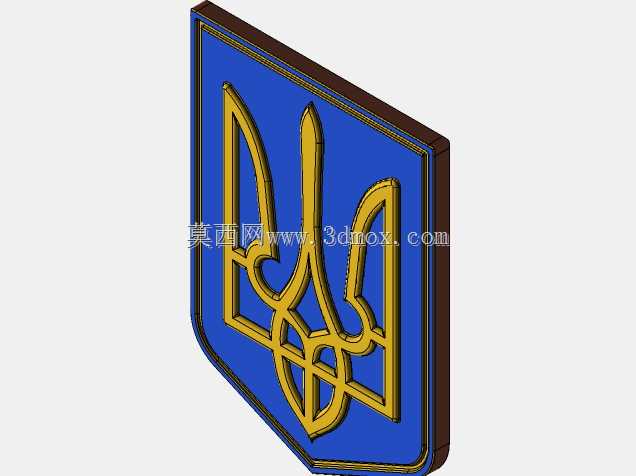

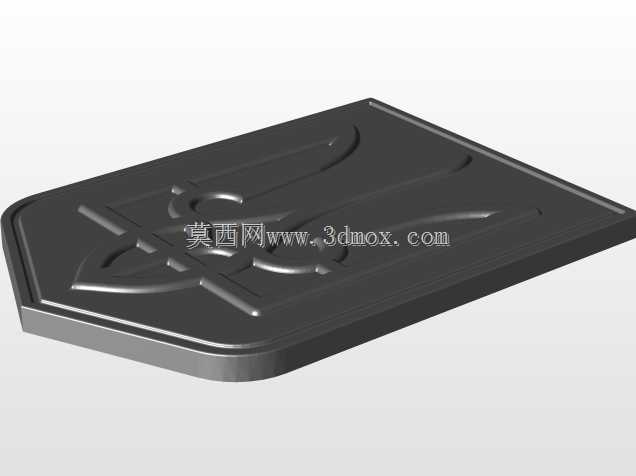

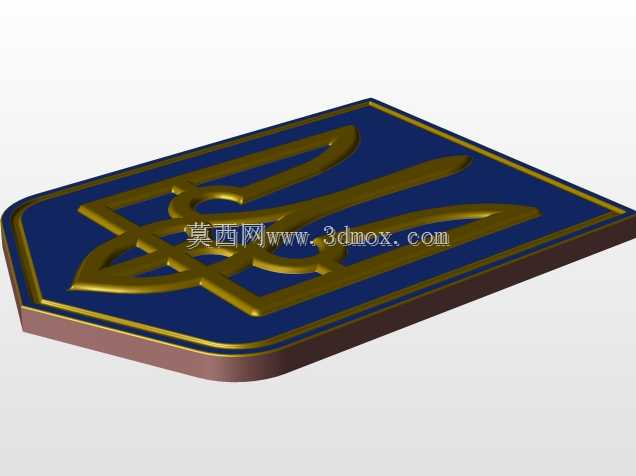

　　这款立体盾形标识构件的设计，最初是面向公共空间标识布置、主题展陈装饰、文创周边衍生等场景的实体化需求展开，区别于平面印刷的徽标，立体结构的设计能在不同光照角度下呈现更具层次感的视觉效果，避免平面标识在侧光环境下辨识度下降的问题。从结构设计逻辑来看，整体采用分层叠装的思路，最底层为带斜切收边的盾形基座，基座边缘做了小尺寸倒角处理，既避免安装搬运过程中锐边划伤人员，也能让基座与安装面的过渡更自然，不会出现生硬的直角棱线突兀感。基座表层的蓝色填充区域做了下沉式槽位设计，槽深控制在1.2mm左右，刚好可以容纳金色三叉戟图案的嵌装结构，嵌装时采用定位柱与槽位预留的定位孔配合，不需要额外打胶就能保证图案与基座的相对位置精度，

　　避免后期使用过程中图案偏移错位。中间层的金色三叉戟图案并非简单的平面拉伸结构，所有线条的边缘都做了0.3mm的小圆角过渡，一方面是匹配实际加工时的刀具路径要求，不管是采用CNC铣削加工还是3D打印成型，小圆角结构都能减少应力集中点，避免尖角位置在受外力磕碰时出现崩缺；另一方面圆角过渡能让光线在金色表层形成更柔和的反光，不会出现尖锐棱边的刺眼高光，提升视觉舒适度。最顶层的边缘压边结构采用深棕色质感设计，压边宽度统一为5mm，沿着盾形基座的外轮廓等距分布，既可以遮盖基座与嵌装图案之间的装配缝隙，也能从视觉上收束整体轮廓，让整个徽标的视觉重心更集中。从安装边界的尺寸控制来看，整体盾形的高度控制在120mm、宽度控制在90mm、

　　整体厚度控制在8mm，这个尺寸区间既可以满足桌面摆件的摆放需求，搭配背后的磁吸结构就能吸附在金属柜体、设备外壳表面；如果是墙面固定场景，只需要在基座背面预留两个间距60mm的沉头安装孔，就能用M4的自攻螺丝完成固定，沉头孔的深度设计为2mm，安装后螺丝头完全没入基座内部，不会在背面出现凸起影响贴合度。在实际功能适配层面，这款结构设计预留了多场景适配的冗余空间，如果是做户外使用的标识版本，只需要把基座的材质替换为耐候性ABS或者304不锈钢，表层的颜色做喷塑处理就能满足户外风吹日晒的使用要求，不需要改动整体结构尺寸；如果是做文创胸针版本，只需要把整体尺寸等比例缩小到原尺寸的1/3，在基座背面预留别针的安装卡槽即可，

　　结构的分层逻辑完全通用。设计过程中特意规避了薄壁悬空结构，三叉戟图案的所有线条宽度最小处不小于2mm，不管是采用注塑批量生产还是单批次定制加工，都不会出现填充不足、结构断裂的问题，图案中间的交叉连接位置做了加厚处理，厚度比图案表层高出0.2mm，既强化了结构强度，也能在视觉上形成细微的层次差，让三叉戟的结构辨识度更高。针对不同加工工艺的适配性，设计时把所有拔模角度统一设置为1.5度，如果采用开模注塑生产，不需要额外调整结构就能顺利脱模；如果采用激光切割亚克力板材叠装制作，只需要把分层结构的台阶面改为平面对接，就能直接导出切割路径完成加工，不需要二次修模。整个结构的装配公差控制在±0.1mm，叠装之后各层之间的缝隙均匀一致，不会出现某一侧缝隙过大影响外观的问题，基座背面做了0.5mm深度的平面铣平处理，保证不管是粘贴还是螺丝固定，都能和安装面完全贴合，不会出现翘边、晃动的情况。
