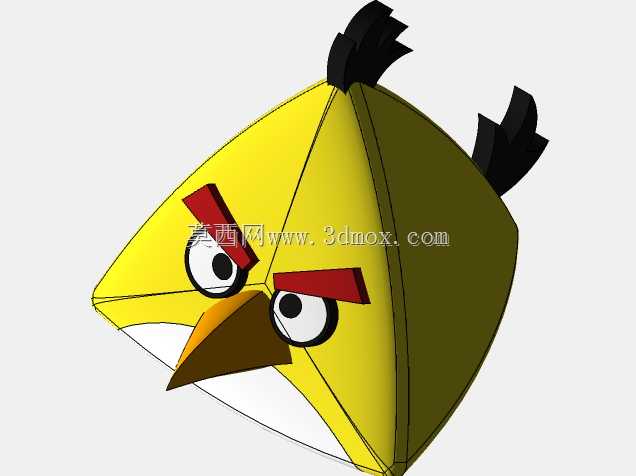

卡通黄鸟形象多面体拼装造型设计

　　本次完成的这款卡通黄鸟造型三维结构，最初的设计需求来自文创周边开发场景，可用于桌面装饰摆件、IP联名盲盒手办的结构打样，也可作为青少年创客教育的拼装练习案例，适配3D打印分件制作、注塑小批量生产的不同加工场景。从结构设计逻辑来看，整体采用多面体拼接的构型思路，没有使用复杂的连续自由曲面，所有外轮廓面均由平面与小曲率弧面拼接而成，这种设计一方面能降低分件后的打印支撑占比，减少后期打磨工作量，另一方面也能还原原作的几何化卡通质感，避免过度柔化丢失辨识度。

　　造型细节的结构处理上，顶部的黑色羽冠采用独立分件设计，与主体顶面设置定位卡槽，安装时可直接卡入主体预留的凹槽，不需要额外粘接辅助，卡槽的配合间隙控制在0.15mm，适配PLA、ABS等常见3D打印材料的成型收缩率，也能满足注塑件的公差配合要求。面部的红色眉纹采用嵌入式结构，在主体面部预留对应深度的沉台，眉纹零件背面设置定位柱，可直接压入沉台完成装配，既保证了外观分色的整洁度，也避免了后期涂装的溢色问题。眼部结构做了分层设计，最外层的眼白、中层的黑眼珠、内层的高光点分别为独立零件，层与层之间采用阶梯定位，组装后层次感清晰，不会出现错位偏移的问题。鸟喙部分采用三棱锥构型，与面部的连接位置设置加宽的连接法兰，保证装配后结构强度，即使作为日常把玩的摆件，也不会因为轻微磕碰出现断裂脱落的问题。腹部的白色区域与主体黄色外壳做了一体化的面分割，没有采用额外分件，减少装配工序的同时，也能保证整体外壳的结构完整性。

　　从安装边界与尺寸适配角度，整体造型的外接矩形尺寸控制在100mm×80mm×90mm区间，这个尺寸既适合作为桌面掌心摆件，也能适配常规FDM 3D打印机的成型平台尺寸，不需要拆分过大的零件即可一次性打印主体部分。所有分件的壁厚统一设置为1.8mm，边角位置做R0.5mm的圆角过渡，避免打印过程中出现应力开裂，也能防止日常使用时的锐角划伤。零件的所有装配面均做了拔模处理，拔模斜度设置为1.5°，不管是3D打印还是后续开模注塑，都能顺利脱模，不会出现卡模、拉伤表面的问题。

　　在实际应用拓展上，该结构还预留了改装空间，主体内部可容纳直径30mm的配重块安装位，底部可加装直径20mm的旋转底座连接孔，若需要做成车载摆件，可在底部预留3M胶粘贴的平面，不需要额外修改主体结构即可适配不同的使用场景。针对创客教育场景，所有分件的拼接逻辑简单，没有复杂的卡扣结构，青少年可通过简单的插接完成组装，同时能通过该模型理解多面体构型、定位配合、拔模设计等基础的结构设计知识点。建模过程中所有特征均采用参数化驱动，若需要调整整体尺寸，只需要修改全局参数即可同步更新所有零件的配合尺寸，不需要逐个调整配合间隙，大幅提升衍生设计的效率。外观面的分割线全部设置在造型的棱角位置，即使存在轻微的装配错位，也会被棱角的视觉效果掩盖，不会出现明显的外观瑕疵，降低了生产组装的精度要求，适合小批量快速生产。
