金属线框式蜂巢框承托架结构设计

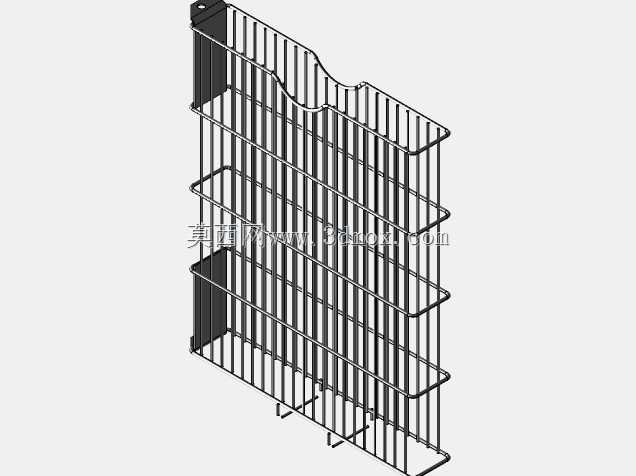

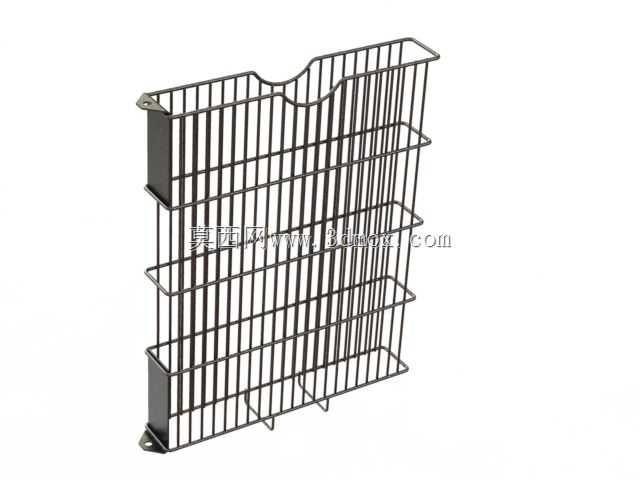

　　这款金属线框承托构件主要面向养蜂生产场景的巢框收纳、转运及临时放置需求设计，整体采用冷拔低碳钢丝弯折焊接成型，表面做哑光喷塑防锈处理，适配标准朗氏十框蜂箱的巢框尺寸，可同时承托4块带蜂巢脾的巢框，解决养蜂作业中查蜂、取蜜环节巢框临时放置无固定托架、易磕碰损坏巢脾、沾附杂物的实际问题。从结构设计逻辑来看，构件整体采用竖丝为主、横丝分段加固的线框架构，竖向钢丝直径选用2.5mm规格，排布间距控制在12mm，既保证承托巢框时不会出现巢脾边角卡入丝缝的问题，又能最大限度降低整体自重，单架成品净重控制在0.8kg以内，方便养蜂人员手持移动。背部设置两个带安装孔的固定折边，折边采用1.2mm冷轧钢板冲压成型，与线框主体通过电阻焊牢固连接，

　　安装孔位为长圆孔设计，孔距适配标准蜂箱侧壁的预装螺丝位，可直接通过自攻螺丝固定在蜂箱侧壁或移动养蜂车的置物立面，安装时允许有±3mm的位置偏差，降低现场安装的对位精度要求。构件顶部边缘做了内凹式缺口设计，缺口宽度35mm，刚好对应巢框上梁的手持部位，取放巢框时不需要将巢框完全抬升至托架顶部以上，顺着缺口即可滑入对应层的承托位，减少取放过程中巢脾晃动幅度，避免蜜汁滴落或者蜜蜂被挤压的情况。层间横丝采用同直径钢丝弯折成U型加固筋，每层承托位的横向支撑点设置4处，分别对应巢框侧梁的四个接触位置，单层层间净空高度控制在52mm，适配带蜜巢脾的最大厚度，不会出现巢脾摩擦下层钢丝的问题，经承重测试，每层可稳定承托3kg重量的带蜜巢框，

　　满载情况下整体形变量不超过1mm，满足日常作业的承重需求。底部设置两个向前伸出的L型支撑脚，当托架不需要壁挂安装时，可直接放置在平整的操作台面上，支撑脚与台面接触位置做了磨平处理，不会刮伤操作台面的同时，保证放置时的稳定性，不会因为单侧受力出现倾翻。整个线框结构的所有钢丝弯折处都做了圆角处理，圆角半径不小于2mm，没有尖锐的焊疤或钢丝断头，避免作业过程中划伤操作人员或者刮损巢框木质构件。从实际使用场景延伸来看，该构件除了养蜂场景承托巢框之外，也可作为小型物料的分类置物架使用，在车间流水线旁壁挂安装放置小型工装零件、包装辅料等，线框镂空结构不会积灰，清理时直接用高压气吹或者湿布擦拭即可，表面喷塑层耐弱酸弱碱腐蚀，适配蜂箱内高湿度、

　　偶尔接触蜂蜡蜂胶的使用环境，长期使用不会出现表层脱落生锈的问题。设计过程中特意规避了封闭式板材结构，全部采用镂空线框形式，一方面是降低材料成本，另一方面是保证承托架的通风性，临时放置带蜂的巢框时，不会因为通风不畅导致蜜蜂短时间内缺氧，也能让巢脾上的残留蜜汁快速风干，避免发酵发霉。安装边界方面，构件整体外形尺寸控制在宽240mm、高480mm、纵深160mm，壁挂安装时距离墙面的突出距离为165mm，不会过多占用蜂场的操作通道空间，固定折边的安装孔距离构件顶部边缘40mm，距离底部边缘40mm，安装时不需要额外裁切周边的蜂箱结构，直接对应标准蜂箱的侧壁加强筋位置固定即可，适配市面上绝大多数主流尺寸的标准蜂箱。构件的焊接位置全部采用无痕碰焊工艺，焊后打磨平整再做喷塑处理，没有突出的焊瘤，不会在取放巢框时勾住巢框的铁丝或者巢础，减少日常使用的清理维护工作量。
