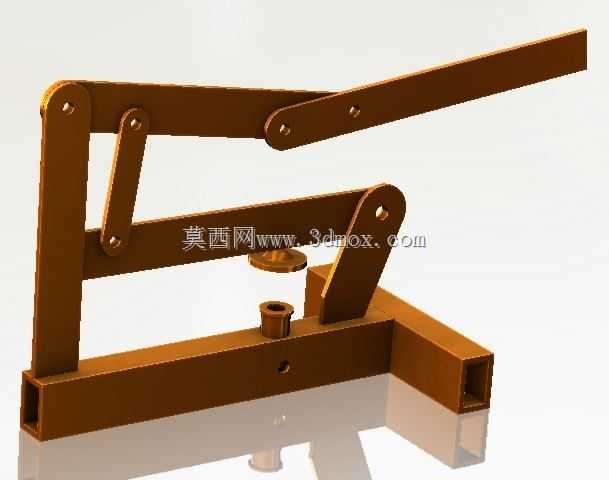

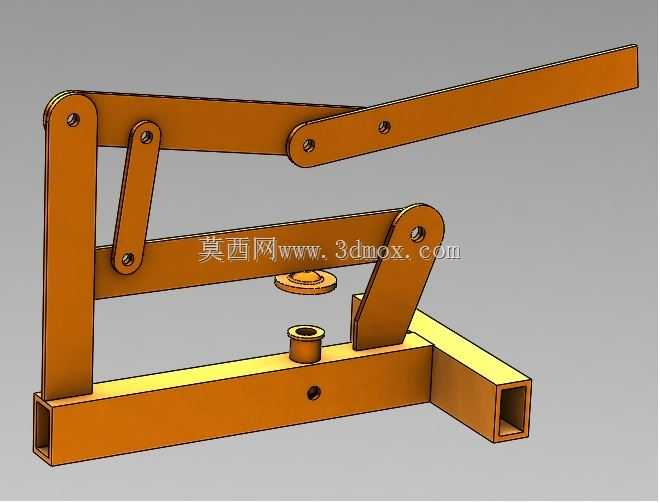

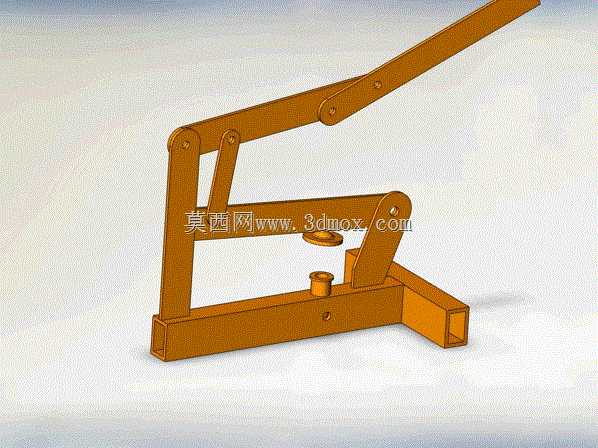

手动连杆式螺母压碎拆解工装结构

　　这款手动连杆式压碎工装，核心应用场景集中在五金维修、紧固件拆解、小批量零件破坏性检测环节，针对锈蚀咬死、无法正常旋拆的六角螺母，提供无需电动气源的手动压溃拆解方案，尤其适合野外作业、小型维修站点、仓储紧固件抽检这类没有配套动力源的场景，相比传统角磨机切割、錾子冲凿的作业方式，不会产生飞溅切屑、也不会损伤螺栓螺杆本体，作业安全性和零件保护能力有明显优势。从功能特性来看，整套机构采用肘节连杆增力结构，通过长操作臂的杠杆放大效应，配合连杆过死点的锁止增力特性，操作人员仅需施加十几公斤的手部下压力，压头位置就能输出近两吨的压溃力，足以压碎M6到M16规格的普通碳钢螺母，压头下方设置带定位沉孔的承托台，作业时可将待处理螺母卡入沉孔定位，

　　避免压溃过程中螺母崩飞，承托台旁的侧挡边采用方管焊接结构，可阻挡压碎后的螺母碎屑侧向飞溅，进一步提升作业防护性。设计思路上完全围绕手动作业的人机工程与可靠性展开，所有铰接点都采用销轴加衬套的连接方式，避免连杆反复摆动出现铰接孔磨损失稳，底座采用整根矩形钢管弯折焊接成型，无需额外配重就能保证压合作业时整机不会侧翻，操作臂的长度经过反复校核，既保证足够的力臂长度降低操作力度，又不会因为臂长过大导致操作时需要过大的挥臂空间，整套机构没有弹簧、复位件这类易损结构，仅靠连杆自身的重力就能实现压头抬起复位，长期户外存放也不会出现零件锈蚀失效的问题。从安装边界与外形尺寸来看，整套工装整体占地尺寸不到半平方米，底座长度约420mm，

　　宽度约180mm，操作臂抬起后的最大高度约580mm，压合作业时操作臂下压到最低位置的高度约220mm，不需要额外打膨胀螺丝固定在工作台面，单人就能随意搬移位置，压头与承托台的同轴度控制在0.2mm以内，压合作业时不会出现偏载导致的螺母滑脱，承托台的沉孔可以根据常用螺母规格快速更换适配垫块，不用改动主体结构就能覆盖不同规格的螺母压碎需求。实际作业过程中，操作人员只需将待压碎的螺母放置在承托台定位孔内，扳动长操作臂向下压，当连杆越过肘节死点位置时，压头会瞬间输出极大的压合力将螺母侧壁压溃开裂，此时螺母与螺杆的螺纹配合完全失效，就能轻松将螺母从螺杆上取下，整个作业过程耗时不到五秒，相比传统切割拆解效率提升三倍以上，

　　而且不会因为切割高温损伤螺杆的螺纹部分，后续螺杆还能重复利用，对于设备维保、紧固件回收场景来说，能大幅降低零件更换成本。整套结构的所有受力杆件都采用等强度设计，连杆的截面厚度经过受力校核，在最大压合力下杆件的变形量控制在0.1mm以内，不会因为长期反复受力出现杆件弯曲变形，铰接销轴采用淬火处理，表面硬度达到HRC45以上，长期铰接摆动也不会出现销轴磨损松旷，整体结构没有复杂的传动零件，日常维护仅需定期在铰接点滴注润滑油即可，没有复杂的保养要求，非常适合一线维修人员、仓储质检人员日常使用。
