剪叉式液压升降作业平台结构

该剪叉式液压升降平台主要用于车间内工件转运、装配工位高度补偿、仓储堆垛以及设备检修时的垂直支撑。现场布置时，底座通常落在硬化混凝土地面或预埋钢板上，四周需预留维护空间，尤其在油缸铰接点、销轴端部和液压管路接头处，应保证人员能够接近检查。台面承载面可配合夹具、辊道或防滑板使用，适合把工件从地面举升到装配线、机床操作面或维修高度，减少人工反复搬抬。

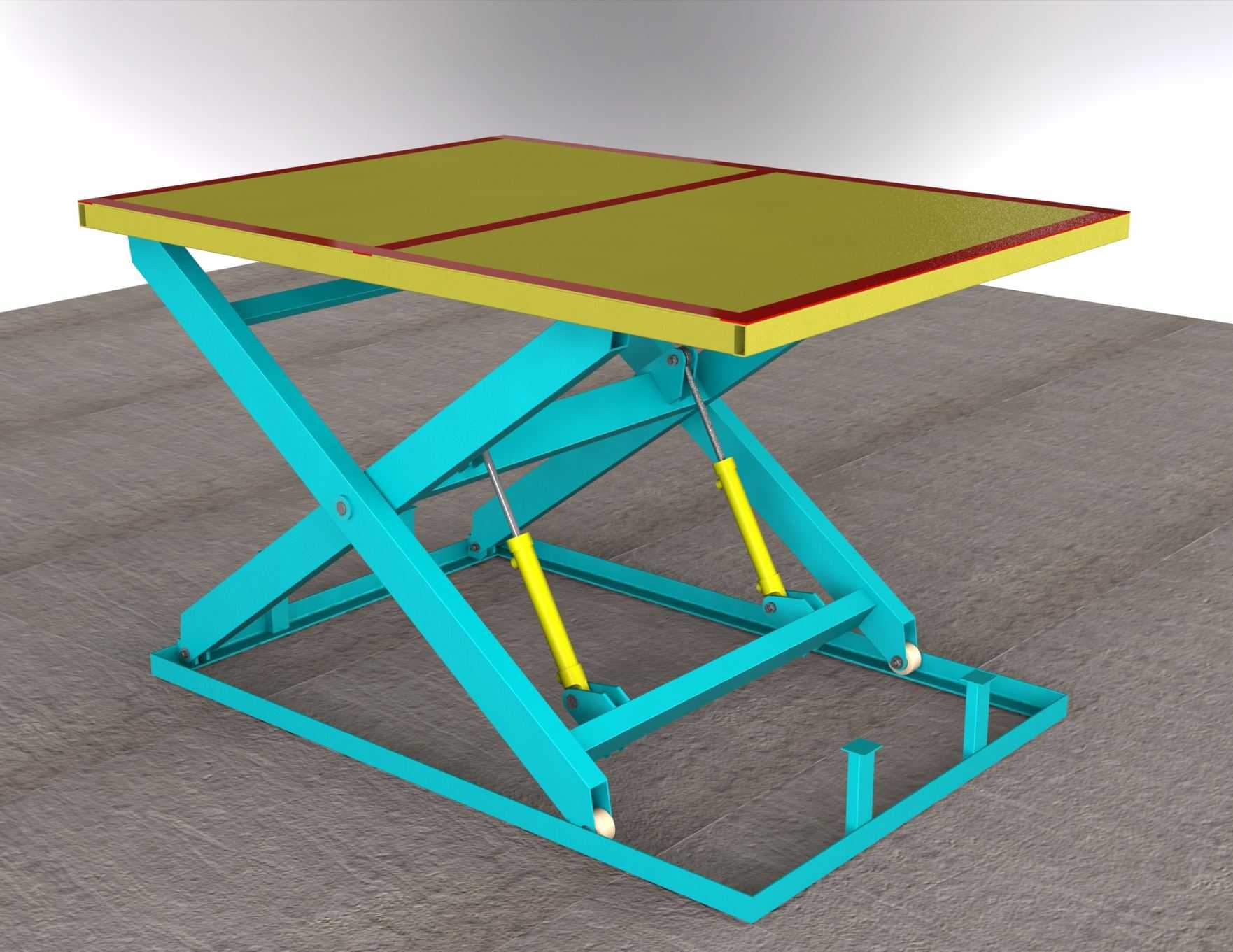

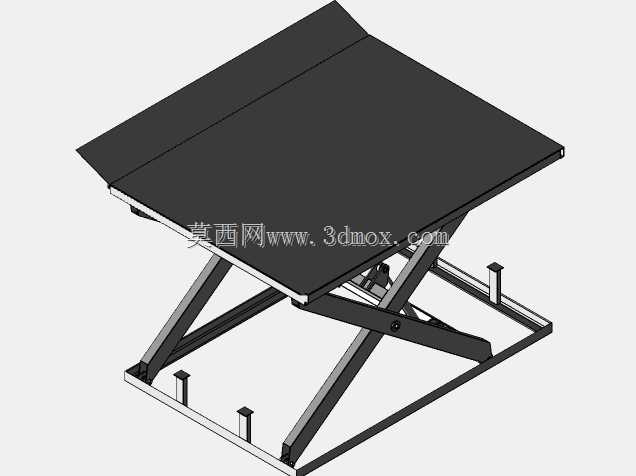

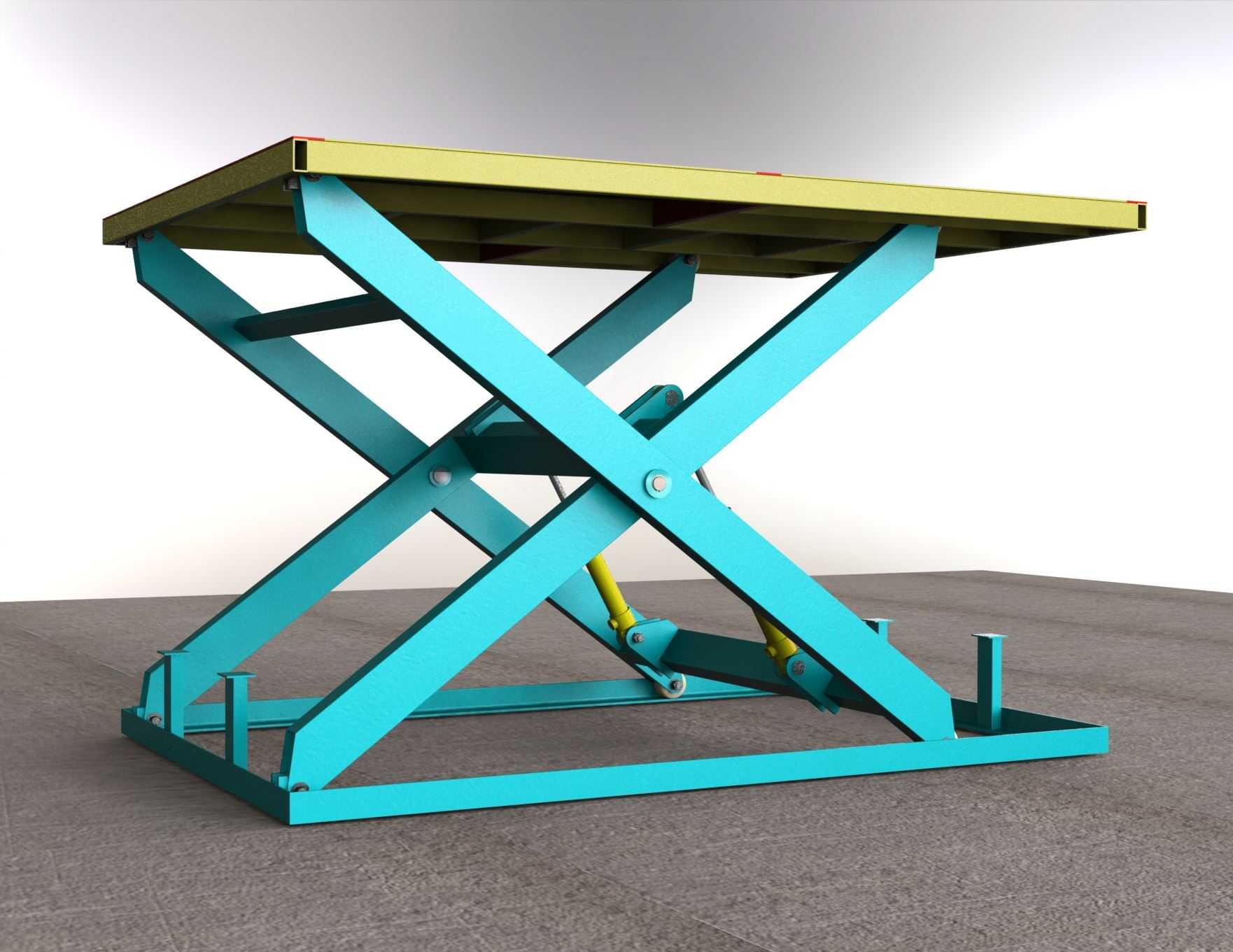

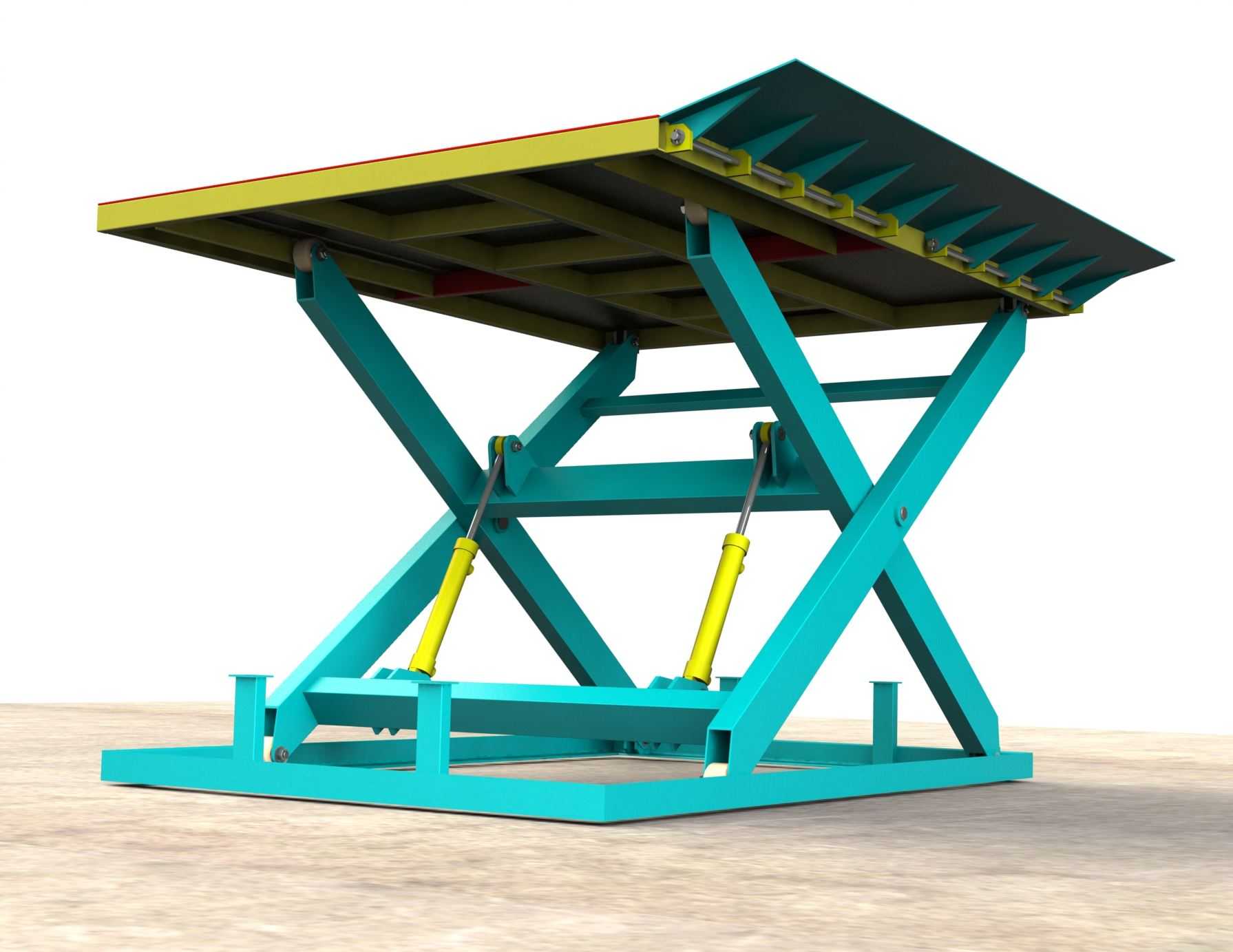

结构核心为单层剪叉臂，两组交叉臂通过中部销轴形成转动副，下端分别与底座滑动端和固定铰点连接，上端对应台面滑动端与固定铰点。升降过程中，剪叉臂夹角变化把液压油缸的伸缩转化为台面的平稳垂直运动。油缸采用斜置布置，推力方向沿剪叉开合方向作用，在低位时能够提供较大初始启动力，高位时仍保持足够支撑刚度。底座框架承担整机支反力，台面下方设置横梁与纵梁，把集中载荷分散到剪叉支撑点，避免台面局部挠曲。

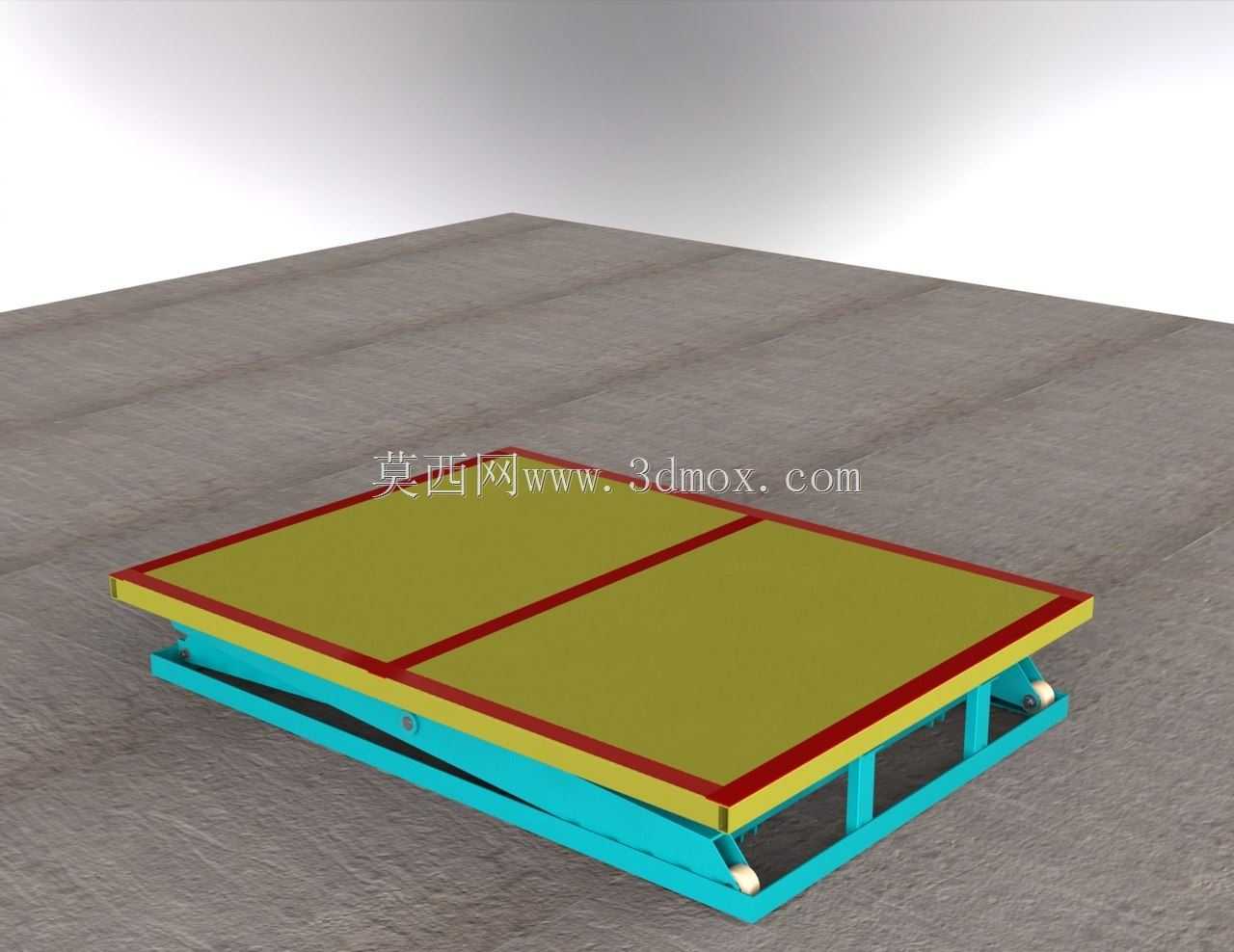

从建模角度看，铰接点位置决定了行程、最低高度和最高高度之间的关系。臂长、跨距和油缸安装点需要同步校核：最低位时台面应尽量贴近底座，便于人员上下和货物装卸；最高位时剪叉不能进入机械死点，油缸行程需留有余量；偏载工况下，滑动端轮轴或滑块处会产生明显侧向力，因此底座滑槽和台面滑槽的接触长度不能过短。销轴与衬套区域应按反复转动工况设计，保证润滑与拆卸空间。

外形边界方面，底座长度决定整机稳定性，宽度需匹配台面尺寸并留出剪叉臂收放空间；台面外轮廓通常略大于底座，便于安装护栏、限位块或输送附件。安装时要确认地坑或地面高度，若采用地埋式安装，底座边缘与坑壁之间需留检修缝；若直接落地使用，则应检查支腿或底座底面的水平度，防止升降过程中出现附加卡滞。液压管路沿臂架内侧布置，可减少外部碰撞，但弯曲半径必须适应剪叉开合。限位装置、防爆阀或支撑锁位通常纳入后期详细设计，用于在检修和断电状态下锁定台面。整体结构强调承载路径清晰、铰接可靠、维护点可达，适合作为通用升降工装和工位举升设备进行选型与深化设计。
