环形面坯成型加工机组结构设计

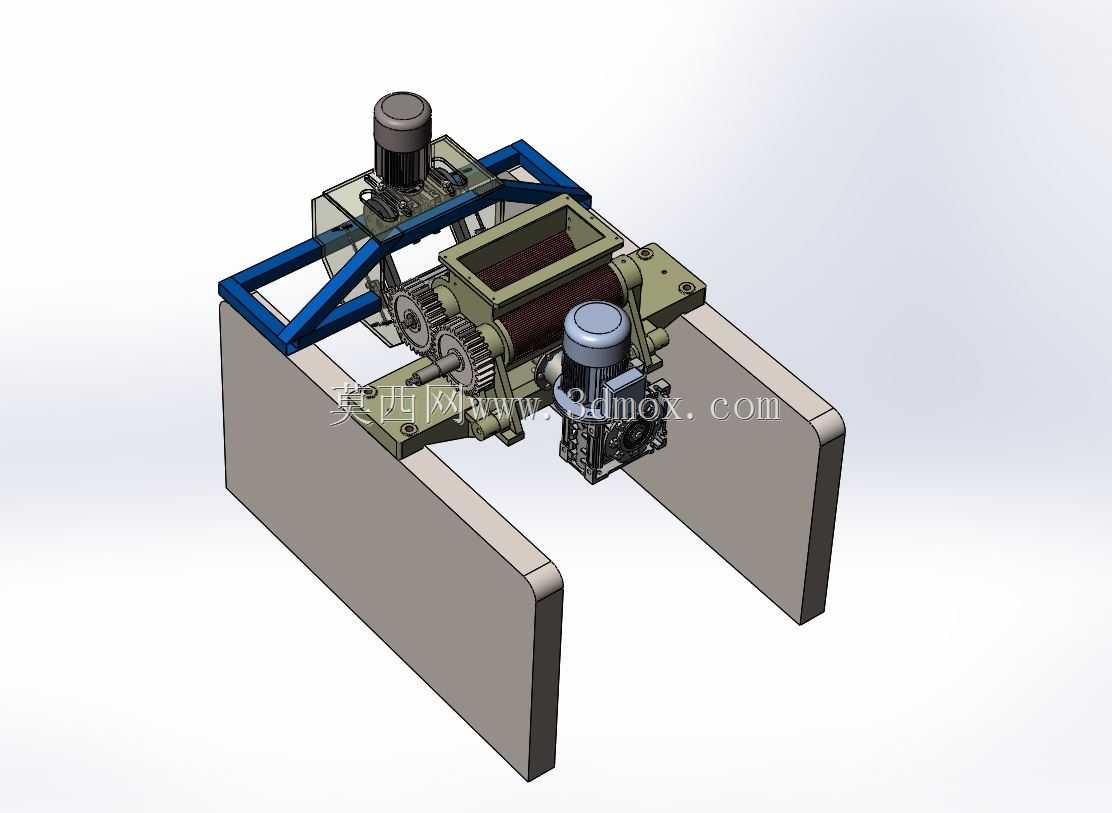

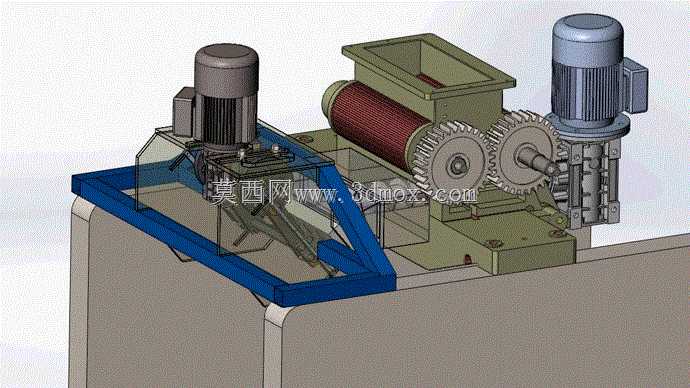

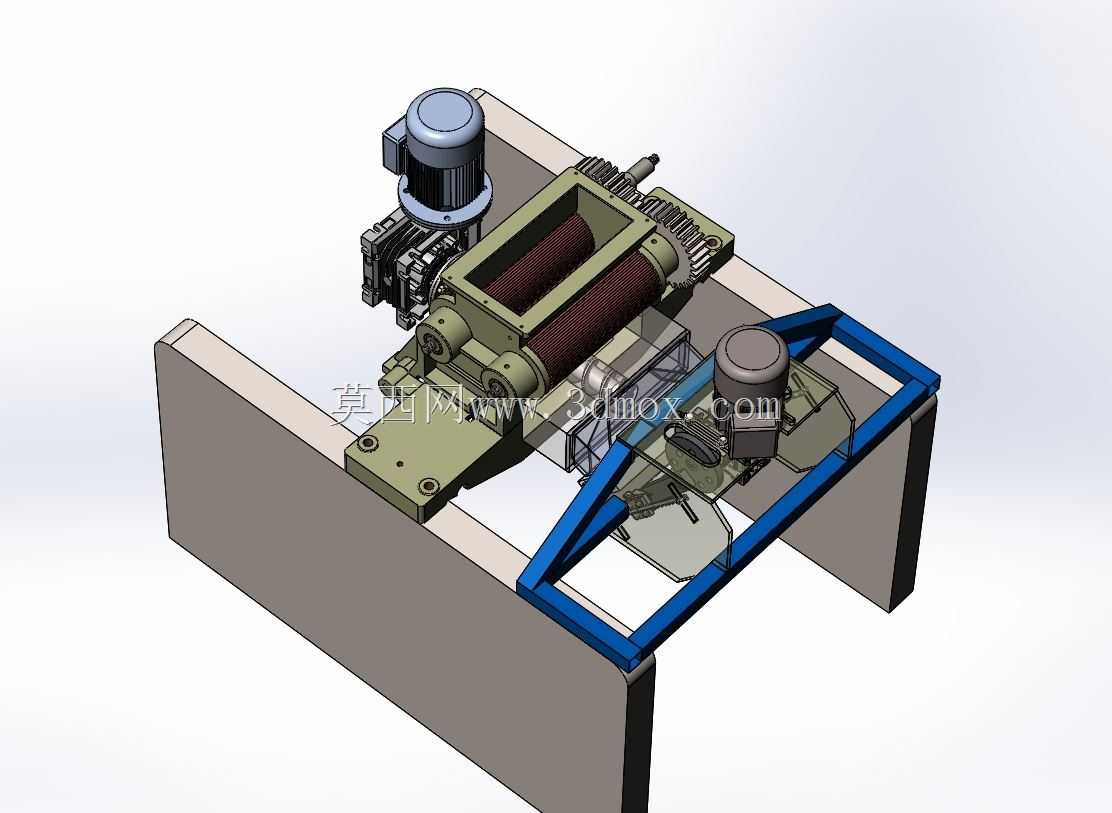

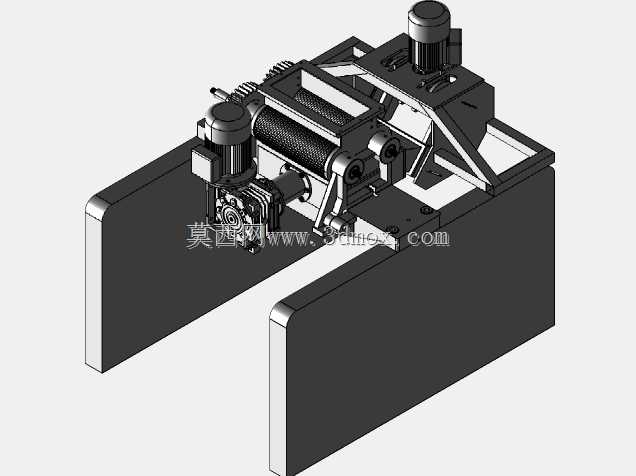

　　这套设备主要面向烘焙类面制食品的前段成型工序，针对环形带孔面坯的连续化生产需求设计，可对接前端和面、压延工序，将连续输送的面带加工成指定规格的环形坯料，直接送入后续醒发、烘烤工段，替代传统的人工分切、手工成型作业，在中小型烘焙食品加工厂、主食加工车间的连续生产线中适配性较强。从结构布局来看，设备采用双电机分立驱动的设计思路，左侧电机负责进料压辊的动力输出，右侧电机通过齿轮啮合传动驱动成型辊组，两组动力单元独立固定在主机架上方的安装台面上，中间通过渐开线圆柱齿轮实现传动比匹配，避免单电机长轴传动带来的扭矩损耗与轴系挠度问题。进料端设置敞口式接料斗，斗体采用倾斜溜槽设计，可承接前端输送带送来的连续面带，

　　依靠自身重力引导面带进入下方的压辊间隙，压辊表面包覆防滑耐磨层，可根据面带的含水率调整辊间间隙，保证面带在输送过程中不打滑、不堆料，压辊外侧设置透明防护挡板，既可以观察面带输送状态，也能避免操作过程中衣物、工具卷入传动部位，符合食品加工设备的安全防护要求。成型辊组是设备的核心功能单元，两个相互啮合的齿辊表面加工有对应环形面坯轮廓的成型型腔，当压辊输送的面带进入两辊间隙时，齿辊同步对转过程中完成面坯的冲切与成型，成型后的环形坯料顺着下方的导料板落入出料输送机构，余料则通过侧边的回收通道送回前端压延工序重新利用，减少原料损耗。机架部分采用方管焊接结构，底部设置可调式支撑脚，可根据生产线的整体高度调整设备安装水平度，

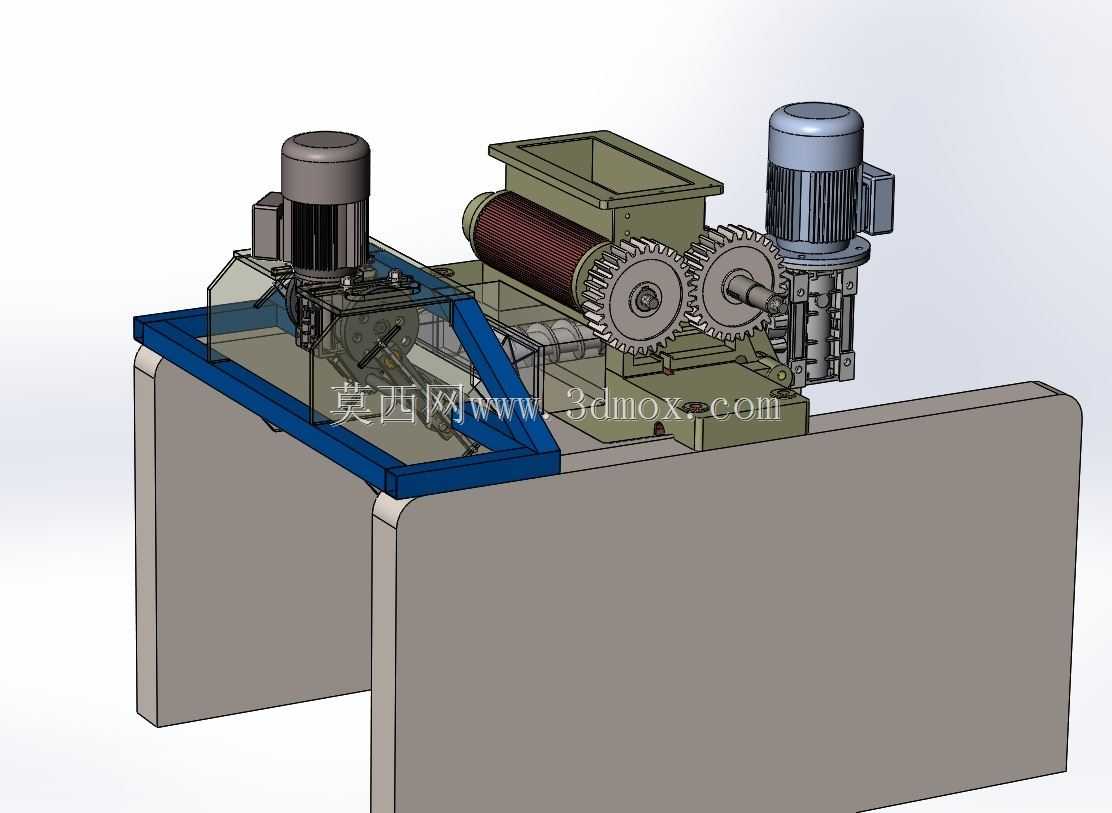

　　机架上方的蓝色安装边框为电机、传动组件提供统一的安装基准，所有传动部件的安装孔位均采用镗孔加工，保证齿轮啮合的同轴度与平行度，降低设备运行过程中的振动与噪音。设备的安装边界需要预留左右两侧电机的检修空间，左侧电机接线端与墙面或其他设备的间距不小于300mm，右侧减速电机的散热端需要预留足够的通风间隙，设备进料端与前端压延设备的出料输送带高度差控制在50mm以内，避免面带输送过程中出现拉扯断裂的问题，出料端的导料板角度可根据后续输送设备的位置进行微调，保证成型后的面坯平稳落料。设计过程中充分考虑食品加工场景的清洁需求，所有与面坯接触的部件均采用易拆卸的连接结构，无需专用工具即可快速拆下压辊、导料板、接料斗等部件进行清洗消毒，

　　传动齿轮与成型区域之间设置密封挡边，避免润滑脂泄漏污染原料，电机与传动组件的外置布局也减少了清洁死角，降低日常维护的工作量。从传动匹配来看，两组齿轮的模数根据成型辊的工作扭矩选取，齿面进行淬火处理提升耐磨性能，双电机的转速通过变频调节实现匹配，可根据不同的面坯材质、生产速度调整压辊与成型辊的线速度，保证面带在整个输送成型过程中张力稳定，不会出现因速度差导致的面带拉伸变形或者堆料堵转问题。设备的整体结构紧凑，不需要额外的地基固定，直接放置在平整的车间地面上即可投入使用，适合现有生产线的升级改造，也可作为独立单元搭配小型输送设备组成单机生产作业线，适配多品种、小批量的环形面制品生产需求。
