饲料加工用对辊式造粒机滚筒压合组件

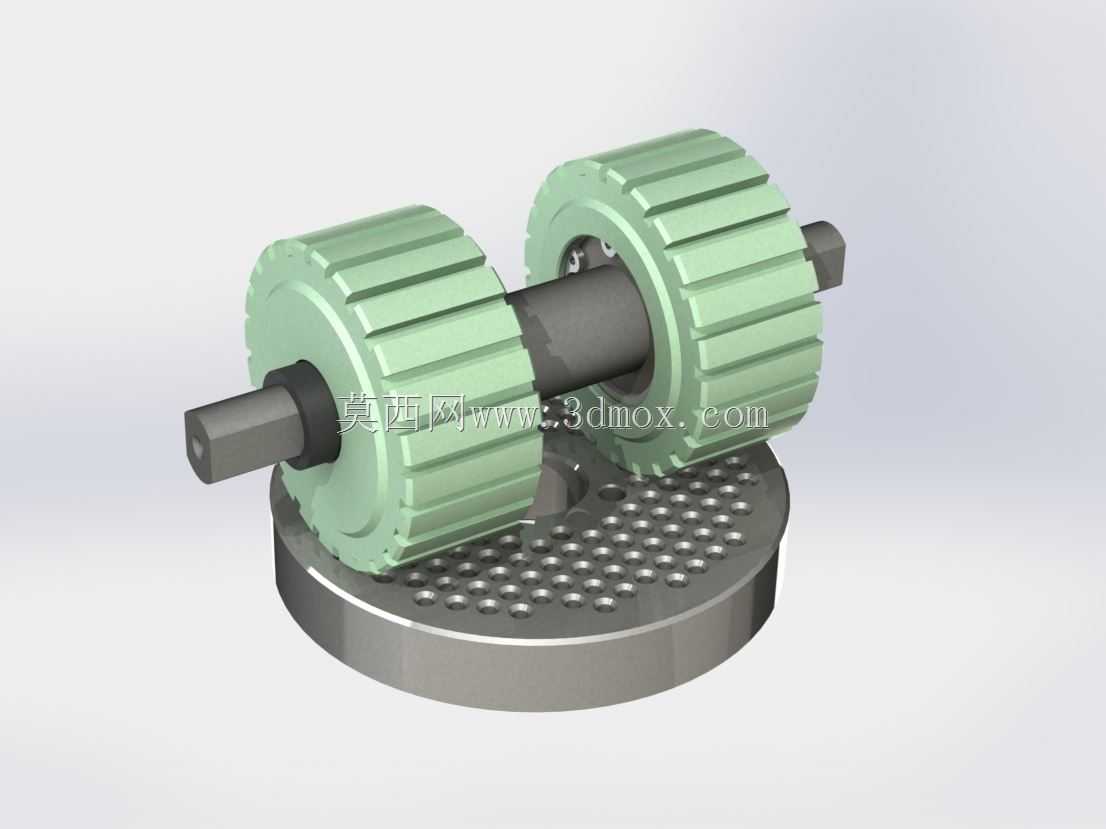

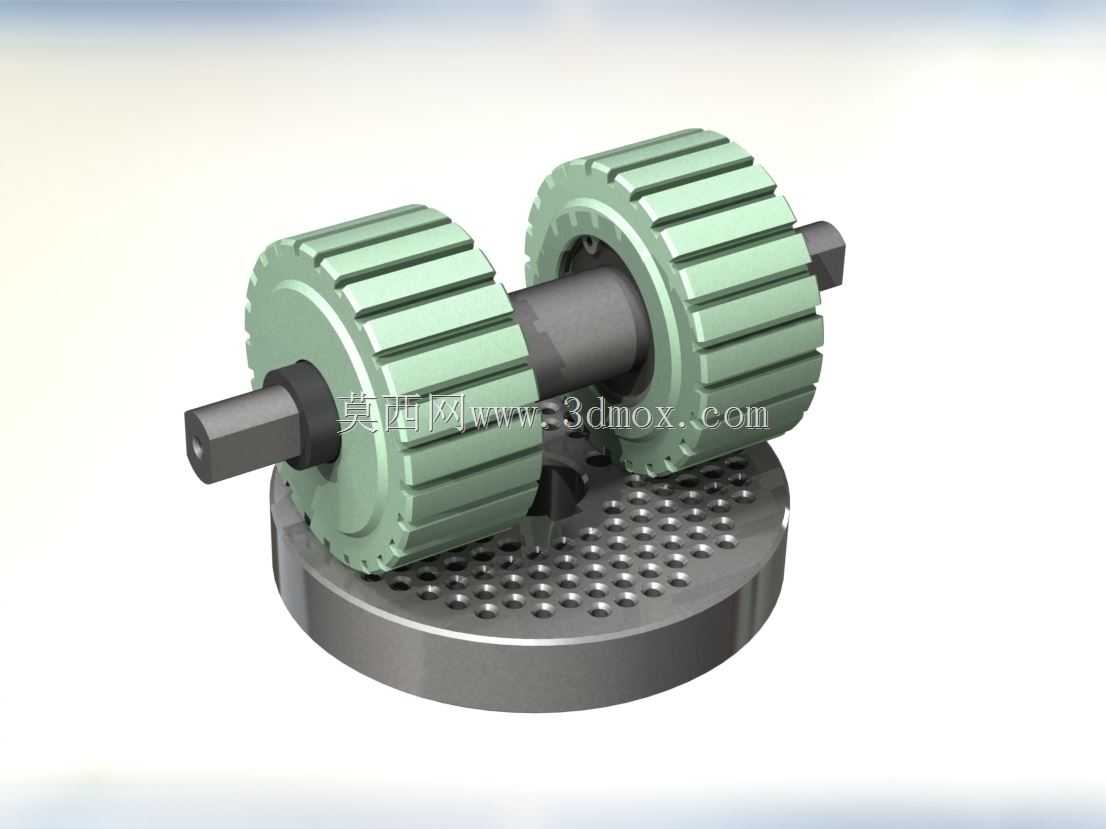

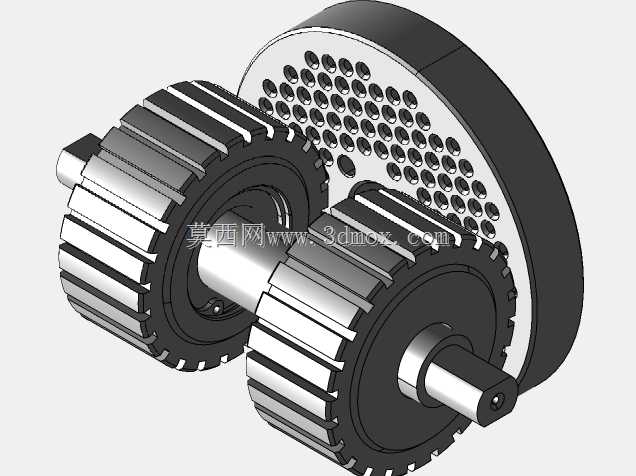

　　这套压合组件是环模造粒设备的核心做功单元，日常主要应用于畜禽饲料、水产颗粒料的规模化生产工段，也可适配部分生物质燃料颗粒的压制成型工序，直接决定了成品颗粒的密实度、成型率与单机产能上限。从实际工况出发，组件采用双压辊平行排布的结构形式，两个带周向齿槽的压辊通过中间的通轴串联装配，压合工作面直接与带密集模孔的环模（图中下方带孔圆盘为环模局部结构）贴合，工作时环模在传动系统驱动下旋转，压辊在物料摩擦力带动下从动回转，进入模辊间隙的混合粉料被持续挤压，穿过模孔后形成规定直径的柱状颗粒，再经切刀截断为成品。

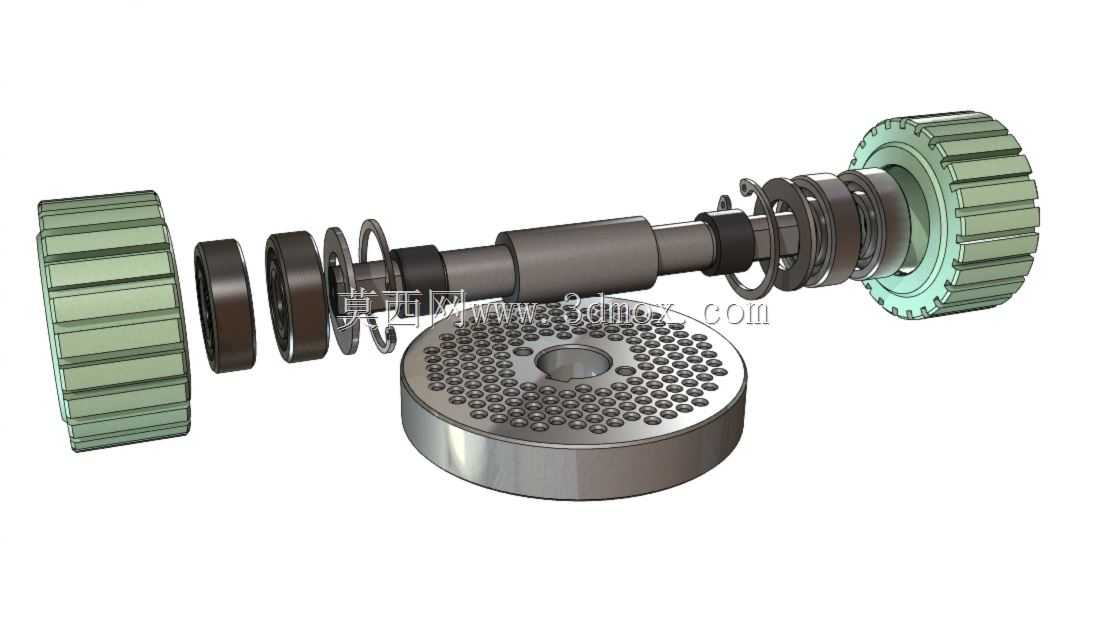

　　设计过程中优先考虑了压辊的受力均匀性，压辊表面的周向凸齿并非等距等宽排布，而是根据物料在模面的流动特性做了梯度齿距调整，靠近进料侧的齿槽宽度略大，便于快速攫取带入粉料，靠近出料侧的齿形更细密，保证挤压过程中压力稳定传递，避免物料在辊面打滑导致的闷车故障。压辊本体采用分体式装配结构，辊套与内部轮毂通过止口定位，磨损后可单独更换辊套，无需整体报废整根压辊组件，大幅降低了生产现场的运维成本。中间的支撑轴采用阶梯轴设计，两端的方头结构用于与压辊座的定位槽配合，限制压辊工作时的轴向窜动，轴身与压辊内孔之间预留了润滑脂通道，可在设备不停机的状态下通过注油嘴补充润滑，适配饲料厂连续化生产的作业需求。

　　从安装边界来看，组件的轴向总长度需与环模的有效工作宽度匹配，两端方头的对边尺寸与压辊座的安装槽保持一致公差，装配后压辊与环模的单边间隙控制在0.1-0.3mm区间，间隙过大会导致挤压力不足、粉料无法成型，间隙过小则会加剧辊面与模面的磨损，缩短易损件使用寿命。压辊的外径尺寸根据环模内径做匹配设计，保证两个压辊与环模内壁形成的三个挤压区压力分布均衡，避免出现局部压力过大导致的环模开裂问题。下方配套的环模模孔采用直孔加倒角的结构形式，进料端倒角角度为60度，便于物料被压入孔内，模孔的长径比根据加工物料的特性调整，加工畜禽配合饲料时长径比取8-10，加工高纤维水产饲料时长径比可提升至12-14，保证成品颗粒的耐水性与密实度达标。

　　实际生产中，这套组件的工况负载存在明显的波动特性，当进料量不稳定或者粉料含水率波动时，压辊受到的径向挤压力会出现瞬时峰值，因此在结构设计时对轴的危险截面做了疲劳强度校核，轴身过渡位置全部采用圆角过渡，避免应力集中导致的断轴故障。压辊的齿形表面做了硬化处理，表面硬度达到HRC58-62，可适应高纤维物料、含少量矿物添加剂的硬物料的长期挤压磨损，正常生产工况下辊套的使用寿命可达800-1200小时。装配过程中需保证两个压辊的转动阻力一致，避免出现单辊负载过大的偏载问题，调试时通过调整压辊座的偏心机构来控制模辊间隙，空载转动时压辊应能随环模灵活转动，无卡滞、异响问题，负载运行时电流波动控制在额定电流的10%以内，才能保证设备长期稳定运行。
