折叠式户外便携炭烤烧烤炉结构设计

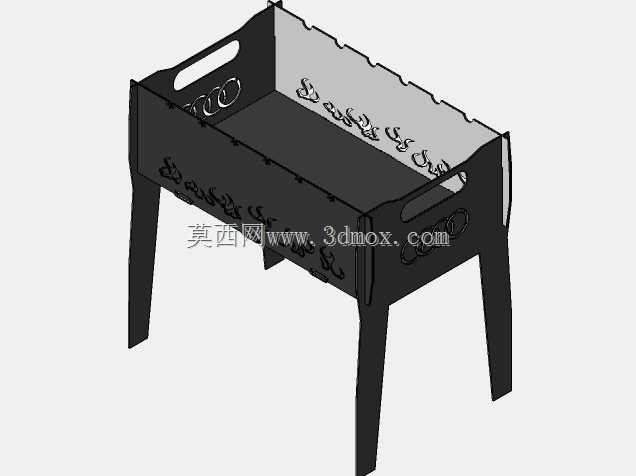

　　这款折叠炭烤炉的设计核心围绕户外露营、庭院聚餐、近郊野炊等高频使用场景展开，区别于固定式焊接烤炉，整体采用可拆分折叠的结构逻辑，无需额外工具即可完成组装与收纳，适配私家车后备箱、露营装备包等狭小储运空间。从功能层面看，炉体主体为炭料容纳腔，侧壁预留的多组通风孔可精准控制进风量，调节炭床燃烧效率，避免出现闷炭熄火或者火力过旺烤焦食材的问题；炉体上沿的卡槽结构可直接适配烤网、烤盘、烤签支架等不同配件，满足煎烤、串烤、焖烤等多种烹饪需求，无需额外购置转接配件。四条支撑腿采用插接式折叠设计，展开后可将炉体抬升至适合站立操作的高度，避免使用者长时间弯腰操作产生疲劳，同时抬高的炉体可隔绝炭床高温对地面的炙烤，防止烫伤草坪、

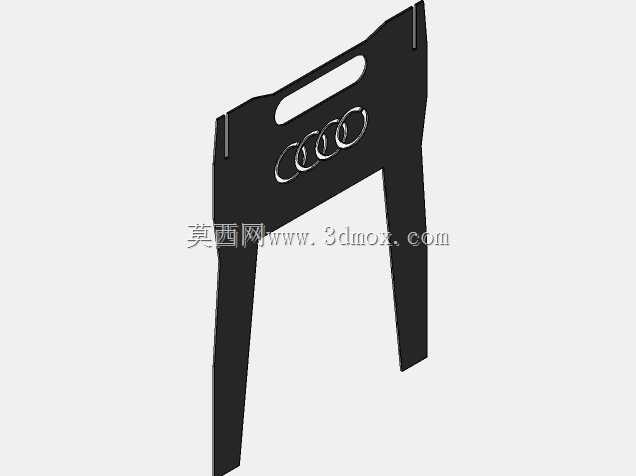

　　露营地台或者户外铺装地面，适配营地防火规范要求。设计过程中优先考虑钣金加工的工艺可行性，炉身主体采用薄板钣金折弯成型，侧壁的装饰性镂空同时兼顾通风减重与外观辨识度，一体折弯的翻边结构可强化炉体侧壁的结构强度，避免高温灼烧后出现钣金变形，同时翻边做了圆弧钝化处理，避免组装、使用过程中割伤使用者。炉体两侧预留的内嵌式提手位，可在炉体降温后直接搬移，无需额外配置防烫手套即可短距离转移设备，适配户外聚餐时临时调整摆放位置的需求。外形尺寸方面，展开后整体长宽高控制在500x300x700mm区间，收纳后可将四条支腿收入炉体内部空腔，整体厚度压缩至150mm以内，储运边界尺寸紧凑，单台重量控制在5kg以内，单人即可完成搬运、组装、收纳全流程。

　　结构设计上充分考虑热胀冷缩的影响，所有插接配合位预留了合理的间隙公差，避免高温使用后部件胀死无法拆卸，炉体底部预留的炭灰漏孔可在使用后直接倾倒炭灰，清洁过程无需拆解整个炉体，降低户外使用后的维护成本。炉身的钣金厚度经过受力校核，满载炭料与食材的工况下，炉体侧壁变形量控制在1mm以内，支腿采用加厚钣金折弯成型，单腿承重可达15kg以上，四条支腿展开后形成稳定的矩形支撑面，在不平整的户外地面可通过微调支腿插接深度调整水平度，避免炉体倾斜导致食材滑落、炭料洒落的风险。不同于市面上常见的薄壁一次性烤炉，这款结构可重复使用，所有钣金部件均做了高温防锈处理，长期高温灼烧后也不会出现大面积锈蚀，使用寿命远高于一次性薄铁皮烤炉，同时折叠后的形态可叠放存储，适合露营装备租赁商家、户外餐饮服务商批量采购使用，批量存储时的空间利用率比固定式烤炉提升60%以上。
