三爪式机械拉马拆卸工具结构设计

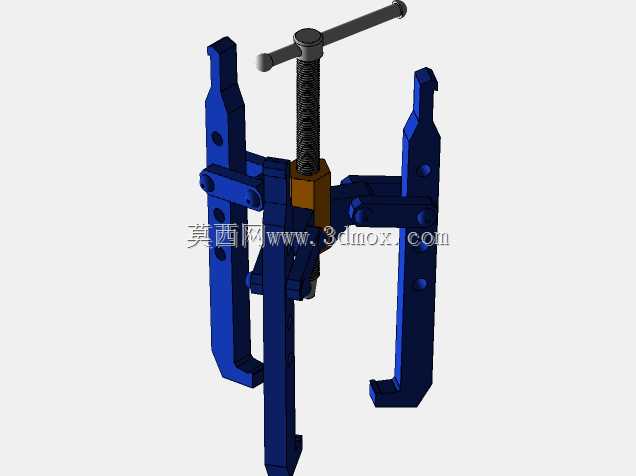

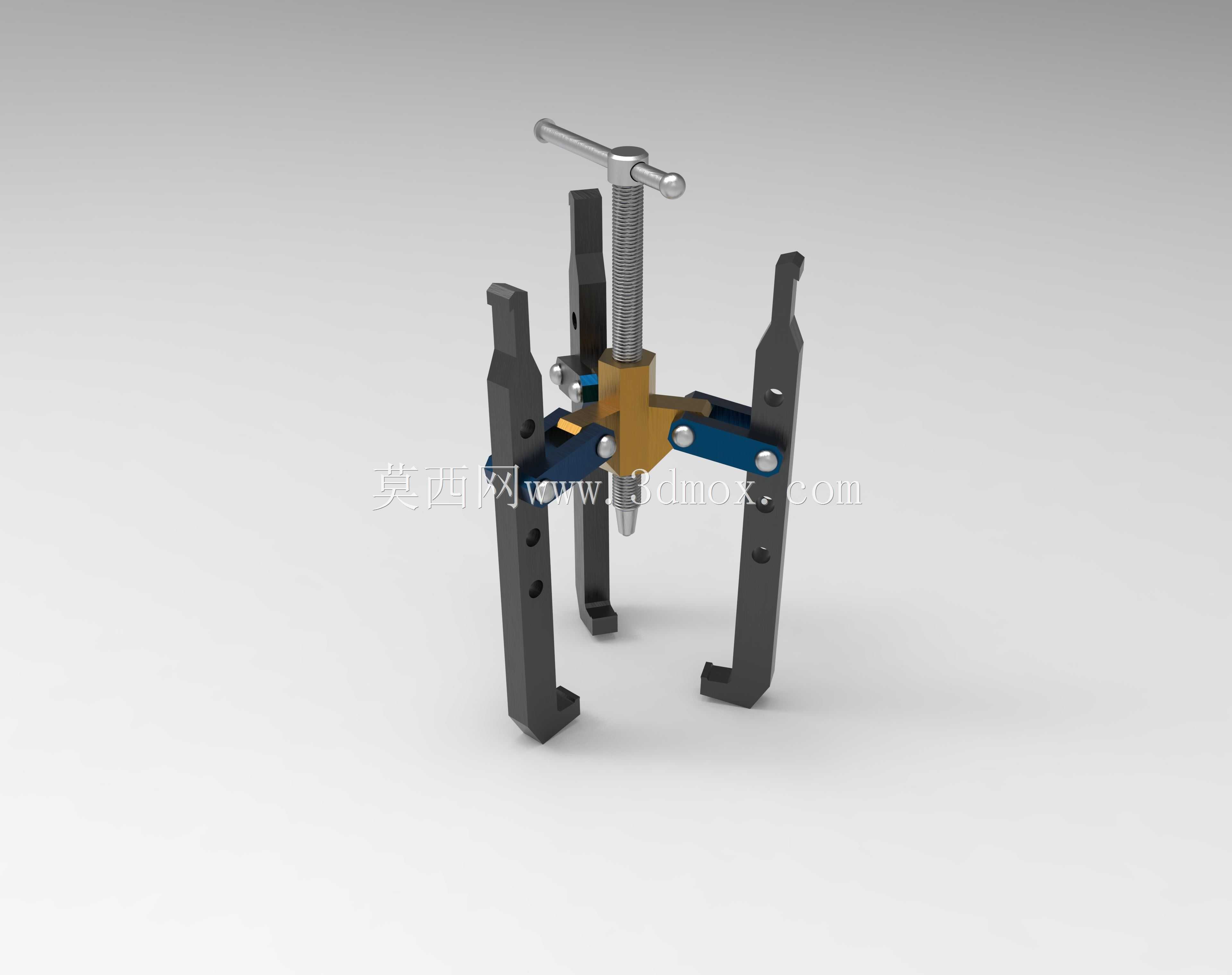

　　这款三爪拉马是机械维修场景中极为常用的手动拆卸工装，核心作用是完成过盈配合装配件的无损拆卸，日常设备维保中，轴承、皮带轮、齿轮、联轴器这类紧套在轴端的零件，靠敲击蛮力拆卸很容易损伤轴面、破坏零件配合精度，甚至造成零件崩裂的安全隐患，而拉马通过螺旋顶推的施力方式，能将作用力均匀分散到被拆零件的受力面，平稳将零件从轴上顶出，全程不会对配合面造成额外损伤。从结构设计来看，这款拉马采用对称三爪布局，相比两爪拉马，三爪的受力点呈120度均匀分布，施力时被拆零件不会出现偏载倾斜，能适配更大直径范围的拆卸对象，也能避免拆卸过程中拉马滑脱的风险。顶部的T型转动手柄是施力输入端，采用大力臂设计，操作人员无需额外加接延长杆，

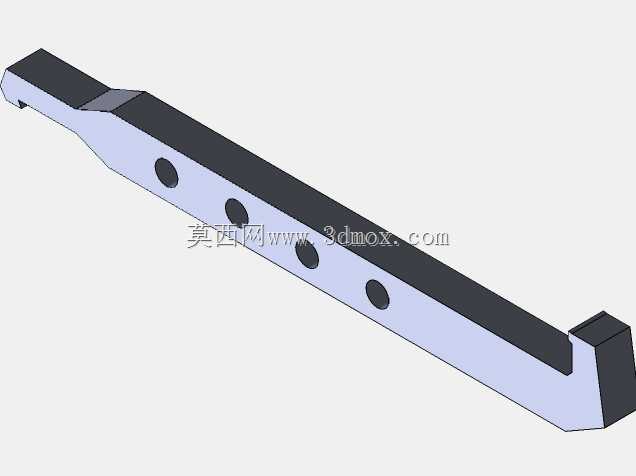

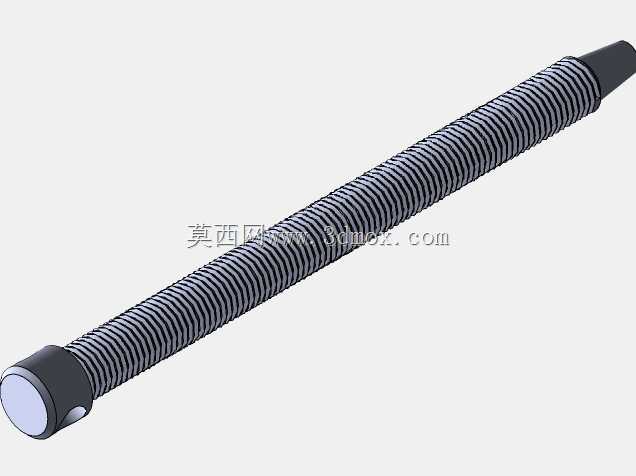

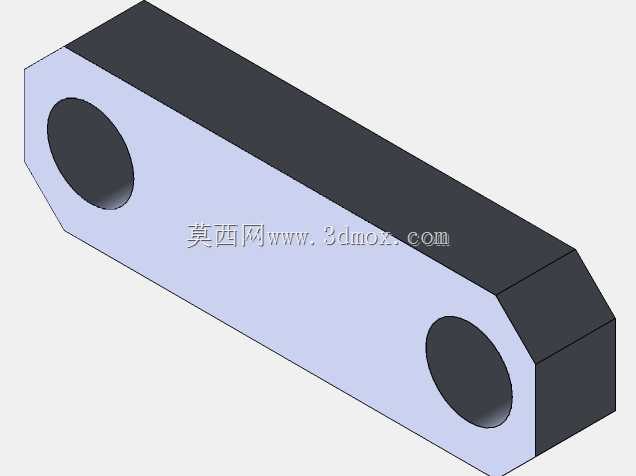

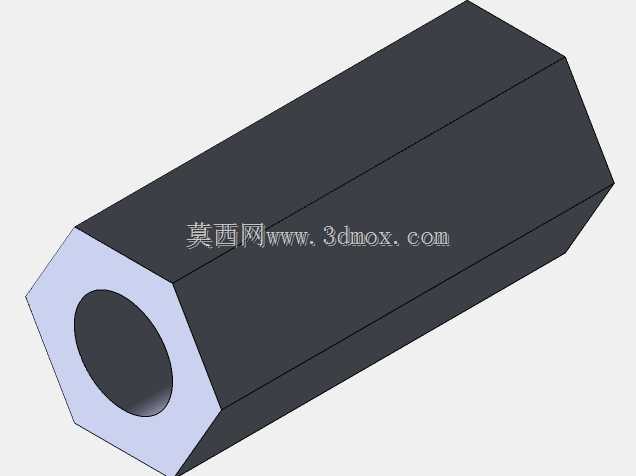

　　仅靠手部转动就能获得足够的顶推力，手柄表面做了滚花防滑处理，沾有维修油污时也能稳定施力不会打滑。中间的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中的自锁性能也更好，顶推到指定位置后不会因为负载反作用力出现回退，能保证施力过程的稳定性，螺杆顶端做了圆弧过渡处理，顶在轴端中心孔时能自动对中，不会因为顶偏造成轴端损伤。三个卡爪采用可调节式铰接结构，卡爪通过蓝色连接臂与中部的滑动支座连接，滑动支座可以沿着中心螺杆的轴向上下滑动，以此调整卡爪的张开幅度，适配不同直径的被拆卸零件，卡爪的勾头部位做了加厚处理，并且设计了向内的限位勾边，勾住被拆零件的背面时，能保证受力点贴合紧密，

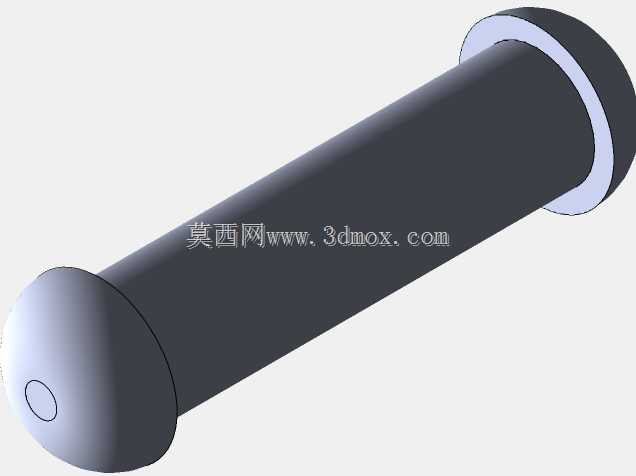

　　不会因为顶推力增大出现脱勾的情况，卡爪本体上开设了多组调节孔位，可以根据被拆零件的厚度调整勾接深度，适配不同轴向厚度的拆卸对象。在实际使用场景中，这款拉马可以覆盖从小型电机维保、减速机检修，到普通机床部件拆卸、泵类设备维护等多类场景，不管是生产车间的设备日常巡检维护，还是机修班组的外出抢修作业，都能快速完成紧配件的拆卸工作。设计过程中，各运动部件的间隙做了合理控制，铰接位置的销轴采用间隙配合，转动调整时不会出现卡滞，同时也不会因为间隙过大造成施力时的晃动，整体结构没有多余的复杂零件，所有部件都采用高强度合金钢材质，表面做了发黑防锈处理，能适应车间多油污、多粉尘的复杂使用环境，日常存放也不容易生锈卡滞。从安装边界来看，

　　这款拉马的最小收拢直径可以适配小到20mm左右的小型轴承拆卸，最大张开直径可以覆盖150mm左右的盘类零件拆卸，螺杆的有效顶推行程达到120mm，能满足绝大多数常规工业设备的轴端零件拆卸需求，使用时只需要将三个卡爪均匀勾住被拆零件的背面，将螺杆顶端对准轴的中心位置，匀速转动T型手柄即可完成拆卸，不需要额外的辅助工具，单人即可完成全部操作。在结构细节上，中部的滑动支座与螺杆之间采用铜套导向，长时间反复使用也不会因为磨损出现间隙过大的问题，卡爪与连接臂的铰接位置采用防脱销轴设计，调整过程中不会出现销轴脱落、零件散落的情况，整体结构兼顾了承载强度与操作便捷性，没有冗余的功能设计，完全围绕机械拆卸的实际需求做结构优化，能有效降低维修人员的劳动强度，提升设备维保的作业效率，同时避免蛮力拆卸造成的零件报废问题，降低维修过程中的配件损耗成本。
