SMC型CDQMB40-20薄型带导杆气缸结构

　　这款带导杆的薄型气缸，是气动回路里非常常见的执行元件，在3C电子装配、轻工包装、小型自动化专机里的应用覆盖率很高，尤其是安装空间局促、需要抗侧向负载的工位，基本都会优先选这类结构的气缸做直线推压、顶升、挡停动作。和普通不带导杆的薄型气缸比，它自带的两根平行导杆直接集成在缸体端面上，不需要额外加装导向轴、直线轴承这类附属导向件，能省掉不少安装调试的工作量，也避免了外接导向件带来的装配累计误差，很多做小型工装夹具的工程师在排布空间的时候，都会优先把这类气缸放进方案里，毕竟它的整体厚度比普通气缸加外接导向的组合薄了近三分之一，对于z向空间紧张的转盘设备、多工位流水线工位来说，这个尺寸优势非常明显。

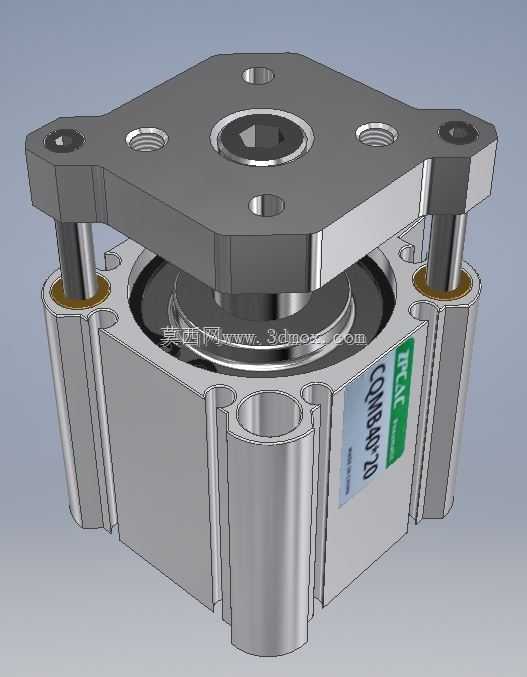

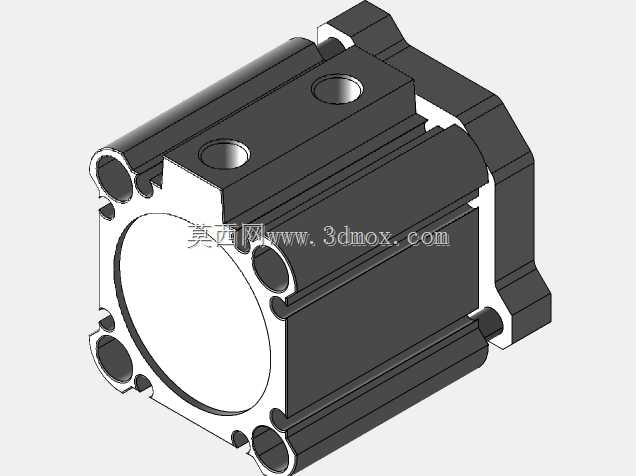

　　从结构设计逻辑来看，这款气缸的缸径为40mm，标准行程20mm，缸体采用方形截面的硬质阳极氧化铝合金材质，既保证了缸筒内壁的耐磨性能，也让整体重量比同规格钢制缸体轻了六成以上，适合安装在移动滑台、机械臂末端这类对负载重量敏感的位置。顶部的安装板是一体式铣削加工的，上面预留了四个内螺纹安装孔和两个定位销孔，不管是从上方锁螺丝固定负载，还是从底部把气缸锁在设备安装板上，都能找到对应的安装位，不需要额外做转接板。两根导杆和活塞的运动是完全同步的，导杆和端盖之间配合的是含油轴承，不需要日常额外加注润滑脂，在常规洁净车间的环境下，长期运行也不会出现卡顿、爬行的问题，导杆的存在可以直接承受一定的径向负载，比如工位上推工件的时候如果工件重心有偏移，普通气缸可能会出现活塞杆弯曲、密封件偏磨漏气的问题，这款带导杆的结构就可以直接抵消掉这部分侧向力，不用额外设计导向结构来承载径向力。

　　在实际选型使用的时候，首先要确认安装边界：这款气缸的本体外形是接近方形的结构，安装孔位的中心距、导杆的伸出同轴度都有严格的公差控制，安装面的平面度要求控制在0.05mm以内，如果安装面翘曲，会导致导杆运动卡滞，缩短密封件的使用寿命。它的工作压力范围在0.1-1.0MPa之间，常规工厂气源压力0.5-0.6MPa的时候，40缸径的理论输出推力大概在600N左右，足够应付大部分小型工件的推压、顶升、夹紧需求，行程20mm属于短行程范畴，适合做短距离的直线动作，比如流水线的工件挡停、夹具的压紧、检测工位的探头顶升这类动作，要是行程选太长，导杆的悬伸量变大，抗侧向负载的能力会相应下降，这点在选型排布的时候要特别注意。

　　从建模的细节来看，这个结构把气缸上的所有安装特征、密封槽位置、标签位都做了还原，包括端盖上的缓冲密封圈槽、活塞上的磁环安装位——这类气缸很多都会在活塞上加装磁环，配合缸体外置的磁性开关来检测活塞的伸出、缩回位置，不需要额外加外置的行程开关，布线更简洁，调试的时候只需要把磁性开关滑到对应的触发位置锁死就行，非常方便。缸体侧面的气口是标准的内螺纹气口，接常规的气动快插接头就能通气，不需要做特殊的转接。另外顶部的活塞杆端面是内六角凹孔设计，既可以在安装负载的时候用来固定活塞杆防止跟转，也可以根据需求加装不同的负载接头，比如压头、吸盘座之类的工装配件，适配不同的工位需求。

　　很多刚接触气动设计的工程师容易忽略这类带导杆气缸的负载方向，它的导杆能承受的侧向力是有方向限制的，在两个导杆连线的垂直方向上，抗侧向负载的能力最强，如果侧向力作用在两个导杆的连线方向，长期运行容易导致导杆磨损加快，所以在排布工位的时候，要尽量让工件的负载反作用力方向和导杆的受力最优方向重合，这样能大幅延长气缸的使用寿命。另外这类薄型导杆气缸不适合用在长行程、高速运动的场景，它的设计定位就是短行程、紧凑安装、带一定抗侧向力的工况，要是需要长行程、高速度的直线动作，还是得选普通标准气缸加外置直线导轨的组合，不能为了省空间强行选这类薄型结构，不然很容易在运行中出现故障。
