奔驰W211车型进气口结构三维设计

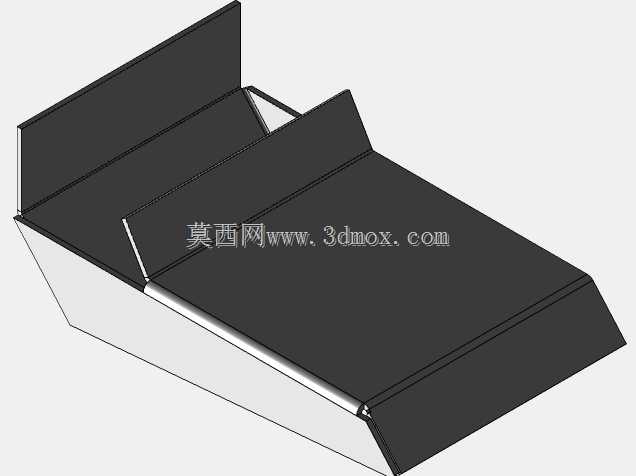

　　在乘用车动力进气系统的配套设计中，进气口作为发动机进气路径的前端导流部件，其结构合理性直接影响进气效率、涉水安全以及机舱布局适配性，这款针对奔驰W211车型开发的进气口结构，完全围绕该车型的机舱安装空间、进气流量需求做了针对性的结构适配。从实际装车场景来看，该部件安装于车辆前围与翼子板衔接的上部区域，紧邻机舱进气道的前端接口，日常行驶中负责将车头前方的迎面气流顺畅导入进气总成，同时通过自身的折角结构阻挡雨水、路面溅水直接进入进气道，避免大颗粒杂物随气流涌入空滤总成。从结构设计逻辑来看，整个部件采用薄壳式钣金类结构设计，主体为大角度倾斜的导流平面，两侧设置向上翻折的挡边结构，一方面可以约束气流的流向，避免气流从侧边溢散，

　　提升进气的汇聚效率，另一方面翻边结构也能提升整个薄壳件的结构刚度，减少车辆行驶过程中气流冲击产生的共振异响。部件的前端下沿设置有内收的折边结构，与机舱内的进气道接口形成嵌套式的配合边界，安装时可以直接卡入进气道的前端密封槽，配合密封胶条实现贴合固定，不需要额外设计复杂的连接支架，仅在部件的后侧两个角点设置有安装固定位，对应车身上的原有安装螺柱，安装时直接对位卡入后拧紧紧固螺母即可完成装配，完全适配W211车型原有的安装点位，不需要对车身结构做任何改动。在功能特性层面，该进气口的倾斜导流面角度经过反复校核，刚好匹配车辆行驶时的迎面气流角度，能够在不增加进气阻力的前提下最大化进气流量，帮助发动机在高转速工况下获得更充足的进气量，

　　对于自然吸气机型而言，这种低阻力的进气导流结构能够小幅提升油门响应速度，同时折角的挡水结构可以让溅入的雨水顺着挡边的下沿导流槽排出，不会顺着进气道流入空滤，兼顾了进气效率与涉水行驶的安全性。从安装边界来看，整个部件的外形轮廓完全避让开了周边的翼子板内衬、前围隔音棉以及机舱线束的布置空间，安装后与周边部件的间隙保持在5-8mm的合理范围，不会出现行驶过程中部件干涉摩擦的问题，同时薄壳结构的整体重量控制在较低水平，不会增加车头的额外负重。在建模过程中，所有的折边圆角、安装孔位都严格按照实车测绘数据还原，翻边的折弯半径匹配常规钣金加工的工艺要求，不需要特殊的成型模具即可完成加工制作，对于维修替换、改装升级的场景都有很好的适配性，既可以作为原厂配件替换的三维参考，也可以作为进气改装方案设计的基础结构参考，帮助设计人员快速完成进气系统的布局校核，避免反复测量实车尺寸的重复工作。
