商用立式四头电加热烹饪炉灶结构设计

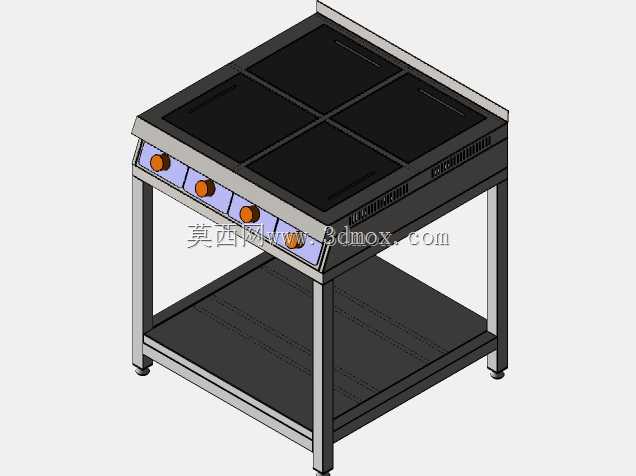

　　这款立式四头电加热烹饪炉灶，主要面向商用餐饮后厨场景设计，适配中餐厅、西式简餐店、单位食堂等需要同时开展多锅具烹饪作业的场地，区别于家用小功率灶具，整体结构围绕高频次、长时间连续作业的使用需求搭建。从结构布局来看，设备采用立式落地式设计，上部为烹饪操作台面，下部设置开放式置物层架，四根方形金属支撑腿连接上下两层结构，腿底配置可调式脚杯，可适配后厨地面不平整的安装场景，调节范围覆盖常规地面15mm以内的高度差，安装时无需额外做地面找平处理，只要预留对应操作空间即可就位使用。设备的操作控制区域集中布置在台面靠前的斜向面板上，四个控制旋钮分别对应四个独立的加热单元，旋钮间距符合人体工程学操作距离，操作人员站在设备正前方时，

　　无需过度探身即可完成所有炉头的火力调节操作，斜向面板的角度设置也能避免烹饪过程中溢出的汤汁直接流到旋钮缝隙里，降低清洁维护的难度。台面部分采用四块独立的微晶加热面板，呈2×2矩阵排布，每个加热单元对应独立的温控回路，可同时适配不同口径的平底烹饪锅具，单炉头的加热区域边界做了限位设计，避免小尺寸锅具放置时偏离加热中心造成功率浪费。设备的外形尺寸按照商用后厨标准操作位设计，台面高度匹配人体站立操作的舒适高度，整体占地面积控制在合理范围，安装时需要在设备后侧预留不小于100mm的散热间隙，左右两侧预留至少200mm的操作避让空间，方便操作人员侧身取放锅具、开展清洁作业。下部的开放式置物层采用整板冲压结构，边缘做折边加强处理，

　　可放置常用的备餐盘、小型厨具或者待烹饪的食材，承重设计满足日常后厨置物需求，无需额外搭配旁边的置物货架，节省后厨的宝贵空间。设备的外壳主体采用不锈钢板材折弯焊接成型，所有外露的边角都做了圆弧过渡处理，避免操作人员走动磕碰造成划伤，台面边缘做了挡水边设计，烹饪过程中溢出的液体不会顺着设备侧面流到地面，能顺着挡水边的导流槽集中到前部的清洁区域，日常打理时只需用抹布擦拭即可。从散热设计来看，设备的散热通风槽布置在台面后侧的立面上，进风通道顺着支撑腿内侧的空腔布置，热风从后侧排出，不会直吹到前方操作的人员，也能避免烹饪过程中掉落的食材残渣堵塞通风口，日常清理通风槽时只需用毛刷扫去表面浮尘即可，无需拆解外壳。在结构强度设计上，

　　上层烹饪台面的下方设置了横向加强筋，均匀分布在每个加热单元的下方，即使放置满装汤汁的重型汤锅，台面也不会出现凹陷变形，支撑腿与上下层架的连接位置采用焊接加紧固件的双重固定方式，长期承受重载也不会出现连接松动、架体晃动的问题。这款设备的建模过程中，所有钣金件的折弯系数都按照常规不锈钢板材加工参数设置，焊接位置预留了合理的焊接收缩余量，各个零部件之间的装配间隙控制在行业常规公差范围内，可直接用于指导生产下料、装配工艺的编制，也能作为商用厨房整体布局设计时的设备占位模型使用，帮助设计人员提前核对后厨操作动线、设备间距是否符合操作规范，避免后期施工出现设备摆放冲突、操作空间不足的问题。针对商用场景的使用特点，整个设备没有设置多余的外露装饰件，所有结构件都兼顾功能实用性与易维护性，比如控制旋钮采用插拔式结构，出现故障时可直接拔下更换，无需拆解整个控制面板；下部置物层与支撑腿的连接采用可拆卸式紧固件，运输过程中可将层架拆下，缩小包装体积，降低物流运输成本，到场后只需简单拧紧紧固件即可完成组装，无需专业安装人员到场调试。
