商用餐厨薯条保温工作站结构设计

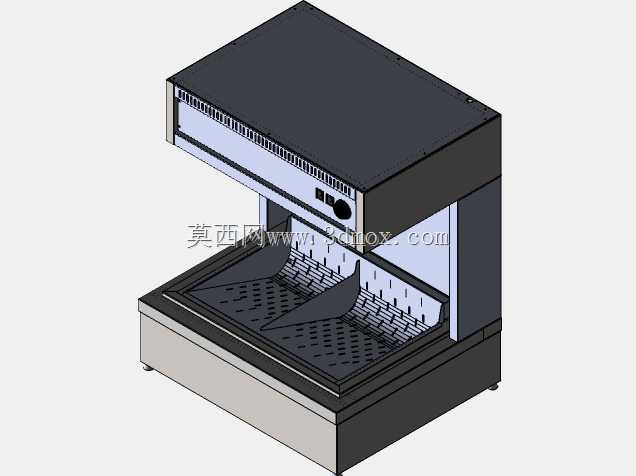

　　这款设备主要面向西式快餐连锁门店、商用中央厨房、美食城档口的薯条成品暂存保温场景，区别于传统敞口式薯条保温台，采用上下合围式的热风循环结构，解决了传统设备薯条表层易返潮、底部积油变软、保温温度不均的常见问题。从结构设计逻辑来看，设备整体采用上下分层的模块化布局，下部为带沥油格栅的承托槽体，上部为带热风发生与导流结构的保温罩，两侧预留操作开口方便操作人员快速取放成品，无需频繁开启封闭舱门，适配高峰时段每30秒完成一次取餐的快节奏操作需求。下部承托槽的格栅采用带密集椭圆冲孔的钣金折弯结构，冲孔排布沿薯条自然滑落的轨迹做梯度密度设计，靠近操作侧的冲孔孔径略大于内侧，方便薯条表面残留的炸油快速导流至槽体底部的集油腔，

　　集油腔采用抽拉式隐藏结构，日常清洁时可直接抽出倾倒废油，无需拆解上部罩体，大幅降低门店运维的清洁工作量。上部保温罩内部集成了PTC加热组件与贯流风轮，风道出风方向沿罩体内壁做斜向下45度导流设计，避免热风直吹薯条表层造成局部干硬，同时在罩体正面预留了温控旋钮与状态指示灯的安装位，温控调节范围设定在60-85摄氏度区间，刚好匹配薯条成品的最佳食用保温温度，不会因温度过高造成薯条焦苦，也不会因温度过低导致淀粉回生变软。从安装边界来看，设备整体采用台式放置设计，底部四个角预留了可调橡胶脚杯的安装位，可适配不同平整度的操作台面，脚杯调节行程为15毫米，无需额外做地面固定，设备背部预留了电源进线的开孔位置，进线孔做了橡胶护圈结构，

　　避免电源线磨损漏电，设备左右两侧预留了20毫米的散热间隙，安装时无需紧贴墙面，保证背部加热组件的散热通风需求。结构设计阶段充分考虑了商用场景的耐用性需求，所有与食材接触的钣金部件均采用304不锈钢材质，厚度选用1.2毫米的冷轧不锈钢板，折弯处做R3圆角处理，既避免清洁时的卫生死角，也防止操作人员取餐时被锐边划伤，上部罩体的外壳采用1.0毫米的冷轧钢板做喷塑处理，表面做亚光防指纹涂层，日常擦拭清洁时不会残留水渍与手印。设备内部的风道隔板采用可拆卸式卡扣固定，长期使用后可直接拆下清理风道内积累的油烟残留，无需动用工具拆解整机，加热组件与风轮的安装位预留了足够的检修空间，更换易损件时仅需拆下背部的检修盖板即可完成操作，

　　无需将整机从操作台上移下。在操作人机工程设计上，上部罩体的操作开口下沿距离承托格栅的高度设定为180毫米，刚好适配操作人员用薯条铲取料的操作轨迹，不会出现铲体碰擦罩体边缘的情况，承托格栅的中间设置了可拆卸的分料隔板，可同时存放两种不同规格的薯条产品，隔板采用插槽式固定，可根据当日售卖品类需求快速拆装调整槽体分隔空间。设备底部的集油腔设置了防溢液位标识，当废油积攒到标识位置时即可抽出清理，避免废油溢出污染操作台面，同时集油腔内部做了特氟龙不粘涂层处理，倾倒废油时不会出现油污挂壁残留的问题。整体结构的拼接处均采用无缝焊接后打磨抛光处理，不存在拼接缝隙，避免食物残渣与油污卡入缝隙滋生细菌，完全符合商用餐饮设备的食品卫生安全要求。
