推拉门结构工业防护操作箱体

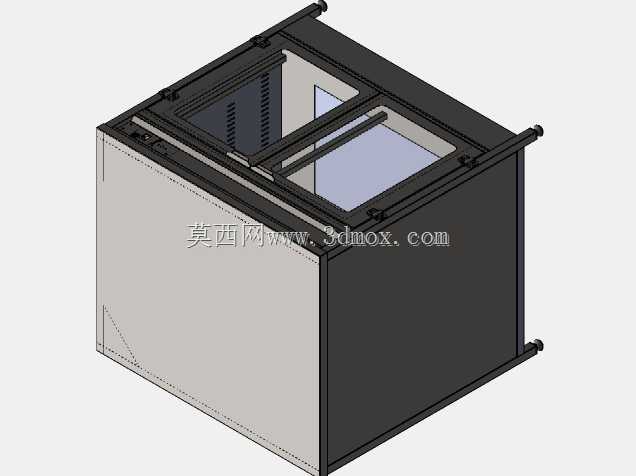

　　这款推拉门式工业防护操作箱体，主要面向车间生产工位的设备隔离、操作防护场景设计，可作为精密检测工位、小型工件加工工位的独立操作舱使用，也可嵌入生产线作为工序间的隔离防护单元，避免加工过程中切屑飞溅、光线干扰对操作人员或周边设备造成影响，同时兼顾操作时的观察需求与取放工件的便利性。从结构设计来看，箱体采用框架加蒙皮的钣金拼接思路，底部与侧部的封闭蒙皮采用1.5mm厚冷轧钢板折弯成型，折弯边预留自攻螺钉安装位，无需额外焊接即可完成与框架的固定，既降低了加工难度，也方便后期维护时的局部拆卸更换。顶部的推拉门结构采用双扇错位滑动设计，每扇门体嵌装5mm厚透明亚克力板，门框边缘粘贴密封毛条，关闭时可减少舱内外的空气流通，

　　适配有少量防尘要求的操作场景；滑动轨道采用隐藏式安装在箱体顶部的框架内侧，不会突出箱体外部，避免安装时与周边设备产生干涉，轨道两端加装限位挡块，防止门体推拉过程中脱轨。箱体的进出管线预留位设置在背部蒙皮的下部，采用可拆式穿线板结构，穿线板上预留不同直径的敲落孔，可根据实际走线的线缆直径选择开孔位置，无需现场二次切割。从安装边界来看，箱体整体为长方体结构，外部无突出的操作手柄、外接支架等部件，安装时仅需预留底部固定的膨胀螺栓空间，侧面与背部距离墙面或其他设备预留50mm间隙即可满足走线与散热需求，顶部无需额外预留操作空间，推拉门的滑动行程完全在箱体顶部框架范围内完成。框架部分采用标准工业铝型材拼接，型材连接处采用内置角码连接，

　　整体刚性满足日常操作时的倚靠、轻微碰撞需求，铝型材表面做阳极氧化处理，无需额外喷涂即可具备基础的防锈耐刮性能，适合车间多油污、多粉尘的使用环境。箱体内部的侧壁预留有设备安装条的固定孔位，可根据实际使用需求安装电源插座、气源接头、操作按钮面板等配套部件，无需在现场对箱体进行二次钻孔加工。门体的推拉阻尼经过适配调整，单手即可完成门体的开合操作，门体关闭后依靠侧边的磁吸条实现定位，不会因为车间内的设备振动产生自行滑移的问题。在实际产线应用中，这类箱体常被用于小型工件的尺寸检测、激光打标、小件焊接等工序的独立操作空间，既可以将作业区域与人员通道做物理隔离，也能通过透明视窗让外部人员清晰观察内部作业状态，避免误闯作业区域引发安全事故。箱体的底部蒙皮做了向内折弯的收边处理，没有外露的锋利边角，安装与搬运过程中不会划伤操作人员，底部四个角预留可调脚杯的安装螺纹孔，可根据地面的平整度调整箱体的水平度，避免因为地面不平导致门体滑动卡滞。
